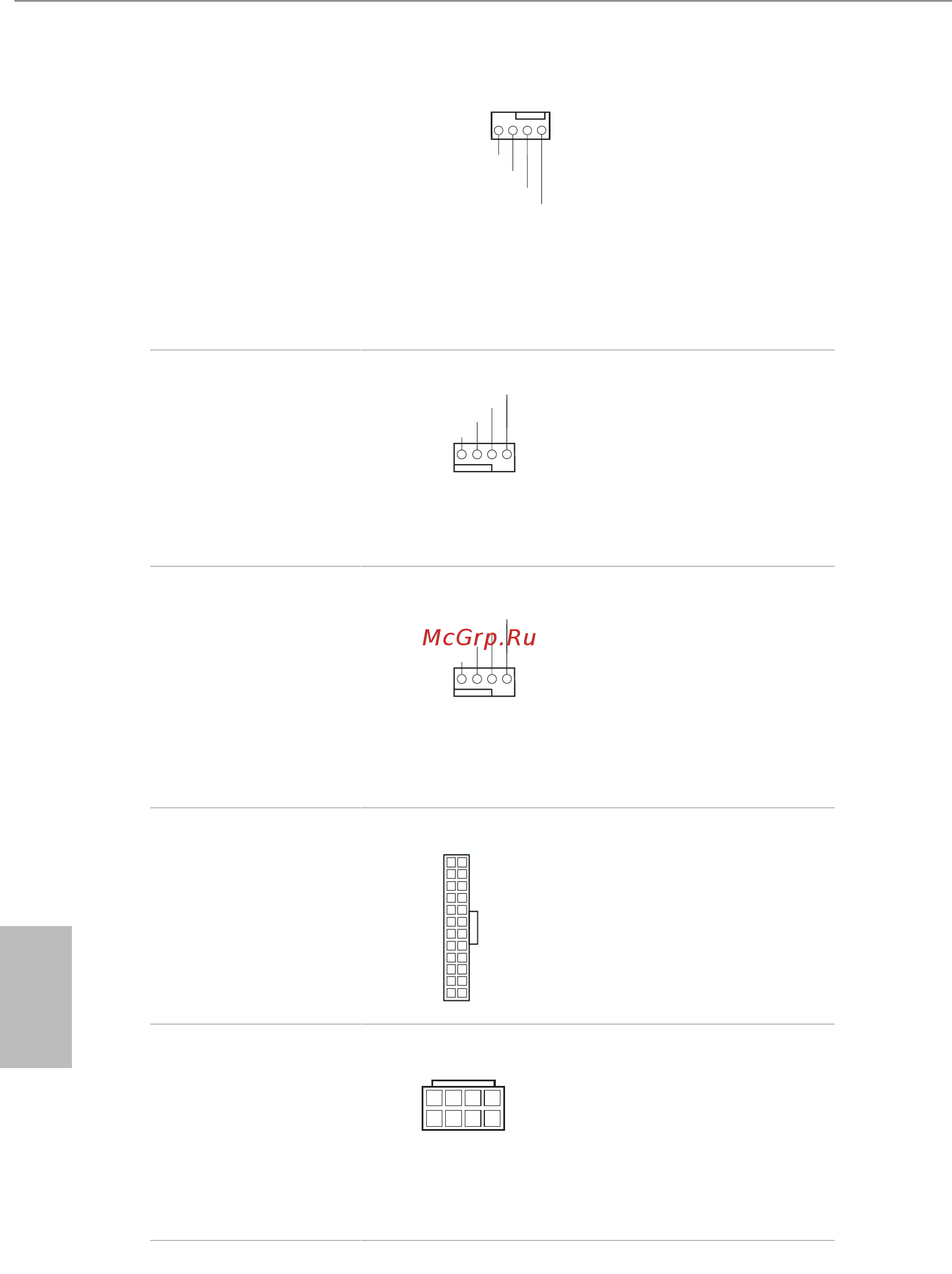

Connecteur du ventilateur
de châssis optionnel/
pompe à eau
(CHA_FAN3/W_PUMP à
4 broches)
(voir p.1, No. 19)
Cette carte mère est dotée de
deux connecteurs pour venti-
lateur de
châssis
à refroidisse-
ment par eau à 4 broches. Si
vous envisagez de connecter
un ventilateur de refroidisseur
d'eau pour
châssis
à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 2)
Cette carte mère est dotée d’un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.
Connecteur du ventilateur
de CPU optionnel/pompe
à eau
(CPU_OPT/W_PUMP à 4
broches)
(voir p.1, No. 3)
Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement
par eau à 4 broches. Si vous en-
visagez de connecter un ventila-
teur de refroidisseur d'eau pour
processeur à 3 broches, veuillez
le brancher sur la Broche 1-3.
Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 6)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX à 24 broches. Pour utiliser
une alimentation ATX à 20
broches, veuillez eectuer les
branchements sur la Broche 1
et la Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
12V à 8 broches. Pour utiliser
une alimentation ATX à 4
broches, veuillez eectuer les
branchements sur la Broche 1
et la Broche 5.
12
1
24
13
4
1
8
5
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
