71
Italiano
Italiano
X370 Killer SLI/ac / X370 Killer SLI

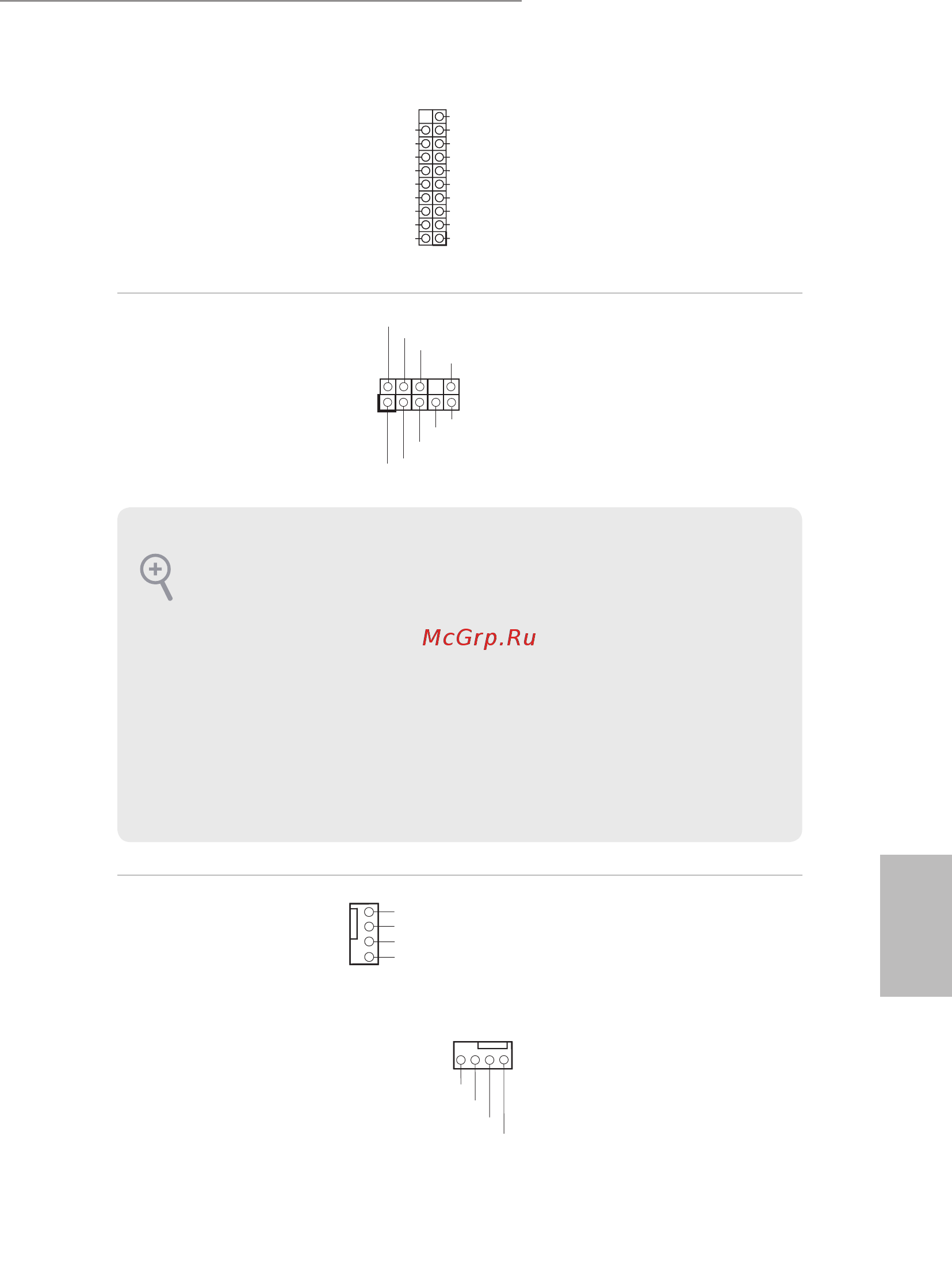

Header USB 3.0
(USB3_7_8 19 pin)
(vedere pag. 1, n. 8)
(USB3_9_10 a 19 pin)
(vedere pag. 1, n. 7)
Oltre alle quattro porte USB
3.0 sul pannello I/O, su questa
scheda madre vi sono due
header. Ciascun header USB
3.0 può supportare due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 26)
Questo header serve a
collegare i dispositivi audio al
pannello audio anteriore.
Connettori ventola telaio
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 11)
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 20)
Collegare i cavi della ventola
ai connettori della ventola e
far corrispondere il lo nero al
pin di terra.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
