83
Español
X370 Killer SLI/ac / X370 Killer SLI

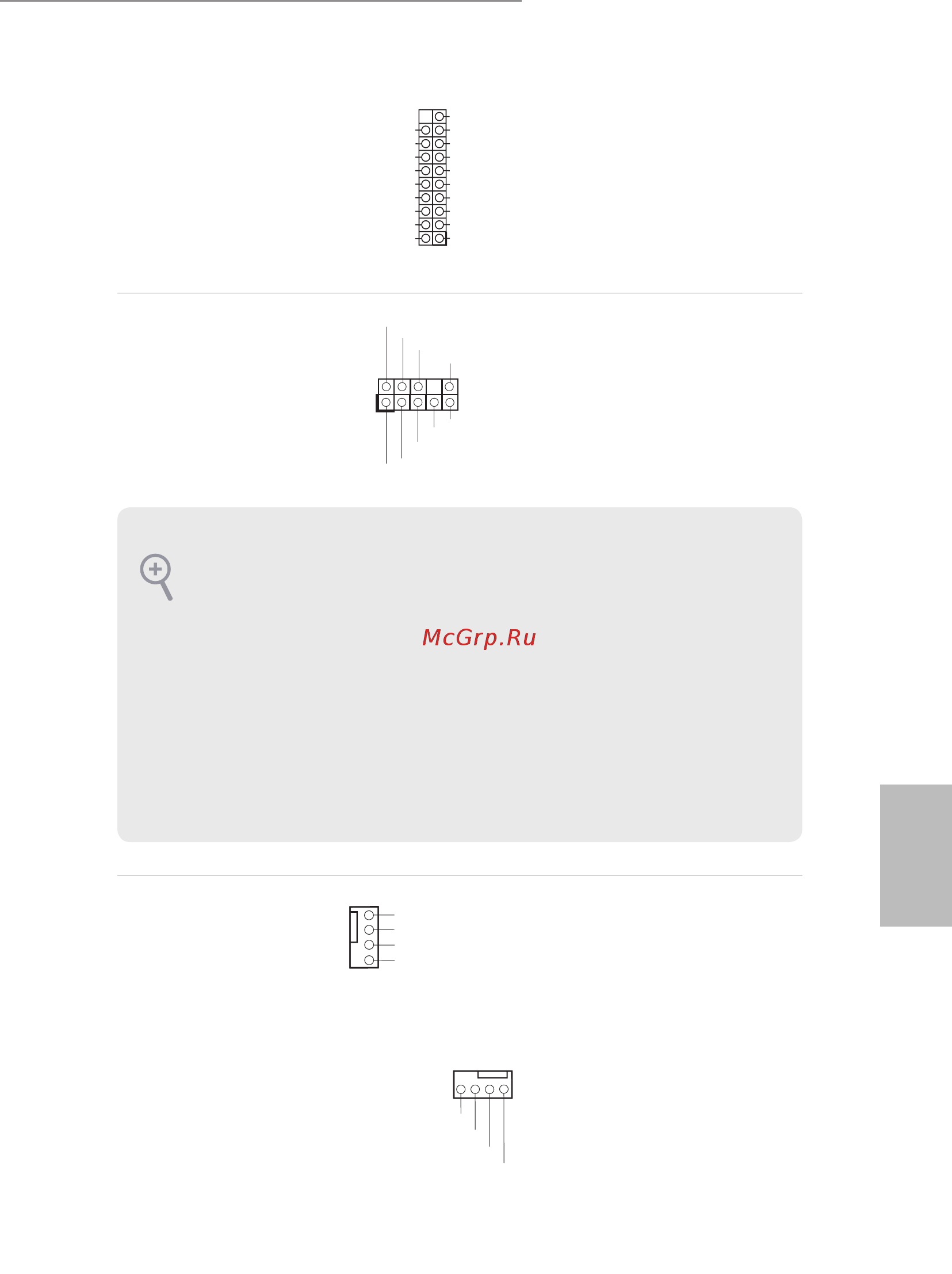

Cabezal USB 3.0
(USB3_7_8 de 19
contactos)
(consulte la pág.1, Nº 8)
(USB3_9_10 de 19 pines)
(consulte la pág.1, Nº 7)
Además de cuatro puertos USB
3.0 en el panel I/O, esta placa
base contiene dos cabezales.
Cada cabezal USB 3.0 admite
dos puertos.
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, Nº 26)
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
Conectores para el venti-
lador del chasis
(CHA_FAN1 de 4 pines)
(consulte la pág.1, N.º 11)
(CHA_FAN2 de 4 pines)
(consulte la pág.1, N.º 20)
Conecte los cables del ventilador
a los conectores del ventilador
y haga coincidir el cable negro
con el pin de conexión a tierra.
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguien-
do los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (Front Mic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
