118
Türkçe
Türkçe
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+

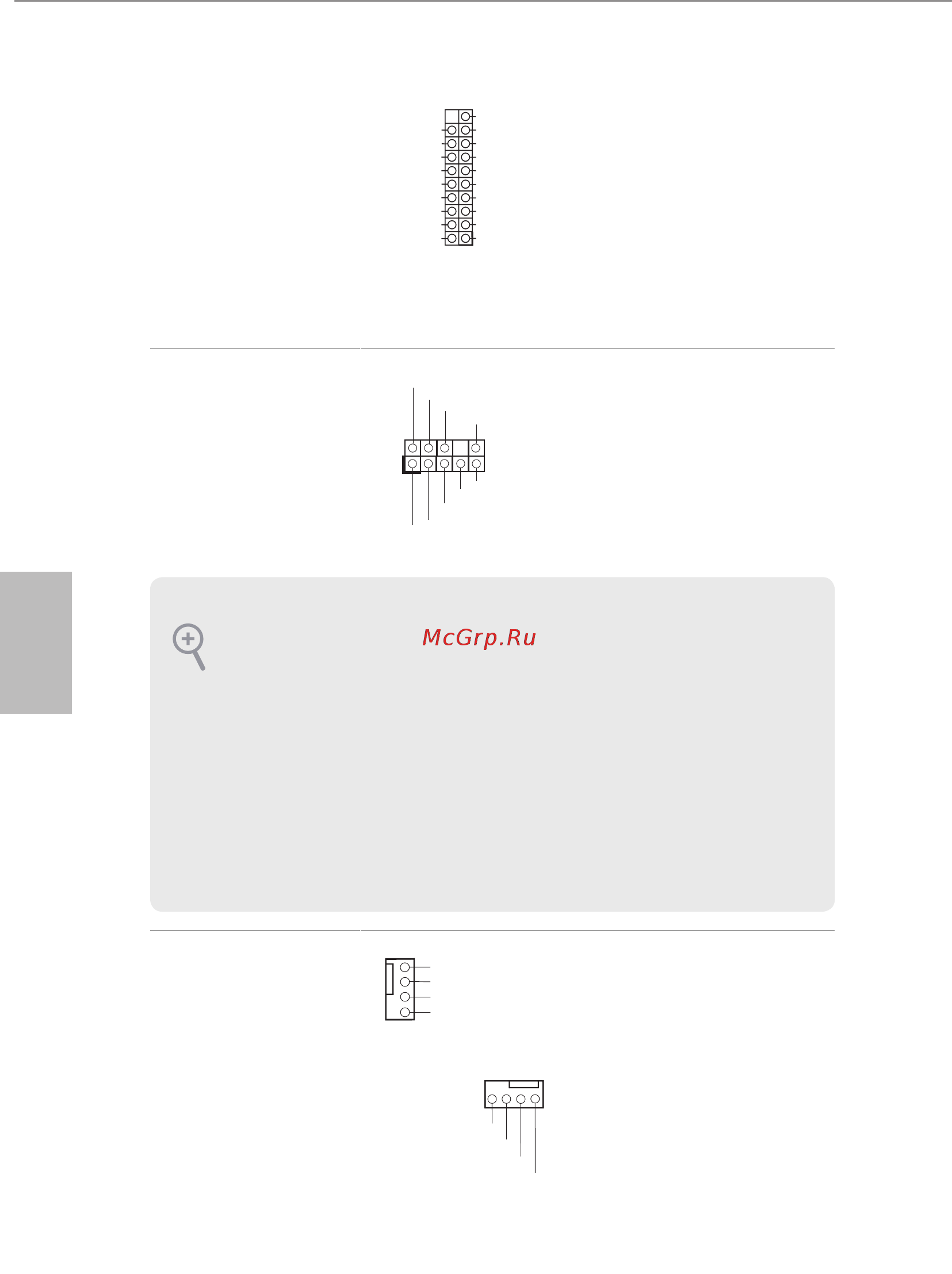

USB 3.0 Bağlantı
(19-pin USB3_7_8)
(bkz. s.1, No. 8)
(19 pimli USB3_9_10)
(bkz. s.1, No. 7)
Bu anakart üzerinde,
I/O paneli üzerindeki dört
USB 3.0 bağlantı noktasının
yanı sıra, iki adet bağlantı
bulunmaktadır. Her bir
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Ön Panel Ses Bağlantısı
(9 pimli HD_AUDIO1)
(bkz. s.1, No. 26)
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
Kasa Fanı Bağlayıcıları
(4 pimli CHA_FAN1)
(bkz. s.1, No. 11)
(4 pimli CHA_FAN2)
(bkz. s.1, No. 20)
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pimine bağlayın.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün çalışabilmesi
için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi
kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde “FrontMic” sekmesine gidin
ve “Kayıt Ses Seviyesi”ni ayarlayın.
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
