English
3
X370 Killer SLI/ac / X370 Killer SLI

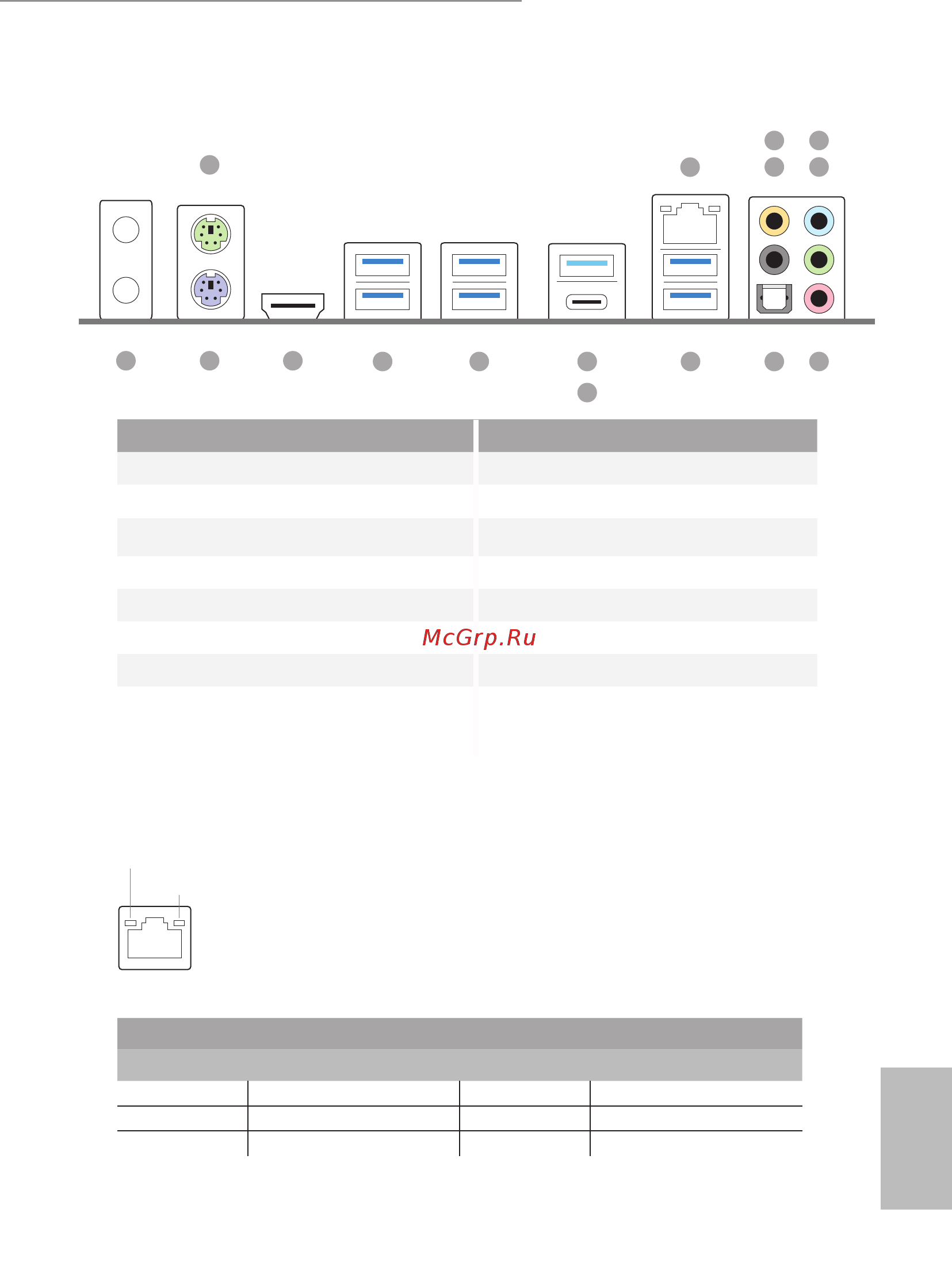

I/O Panel
No. Description No. Description
1 PS/2 Mouse Port 9 USB 3.0 Ports (USB3_5_6)
2 LAN RJ-45 Port* 10 USB 3.0 Type-A Port (USB3_TA_1)
3 Central / Bass (Orange) 11 USB 3.0 Type-C Port (USB3_TC_1)
4 Rear Speaker (Black) 12 USB 3.0 Ports (USB3_3_4)
5 Line In (Light Blue) 13 USB 3.0 Ports (USB3_1_2)
6 Front Speaker (Lime)** 14 HDMI Port (HDMI1)
7 Microphone (Pink) 15 PS/2 Keyboard Port
8 Optical SPDIF Out Port 16 Antenna Ports
* ere are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.
Activity / Link LED Speed LED
Status Description Status Description
O No Link Orange 10Mbps connection
Blinking Data Activity Orange 100Mbps connection
On Link Green 1Gbps connection
ACT/LINK LED
SPEED LED
LAN Port
7810
11
9
4
3
6
5
2
13 12
1
15 1416
