120
Türkçe
Türkçe

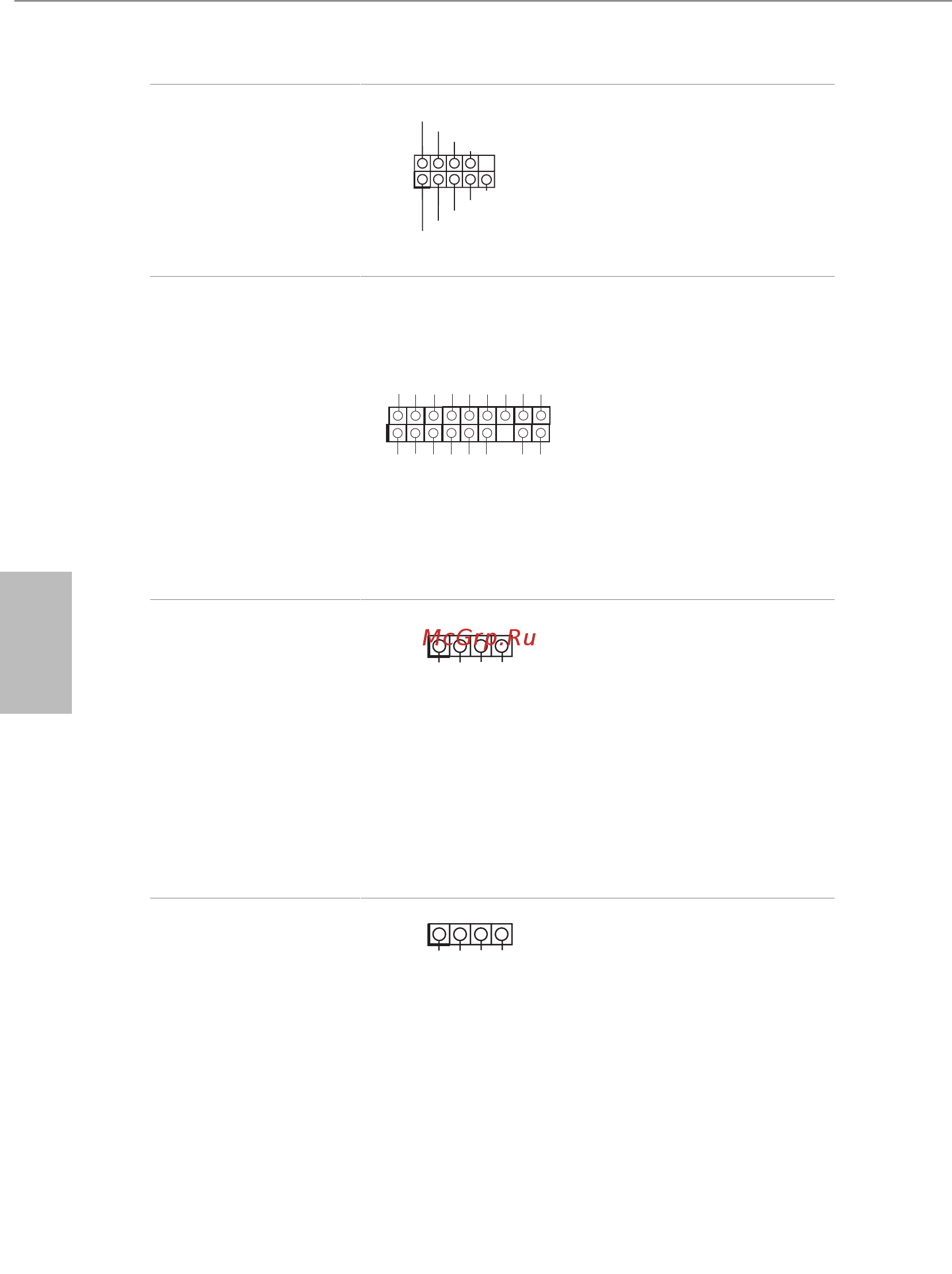

Seri Bağlantı Noktası
Bağlantısı
(9 pimli COM1)
(bkz. s.1, No. 25)
Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
TPM bağlantısı
(17 pimli TPMS1)
(bkz. s.1, No. 24)
Bu bağlayıcı, anahtarlar,
dijital sertikalar, şifreler ve
verileri güvenli bir şekilde
saklama özelliği bulunan
Güvenilir Platform Modülü
(TPM) sistemini destekler.
TPM sistemleri, aynı zamanda
ağ güvenliğinin artırılması,
dijital kimliklerin korunması
ve platform bütünlüğünün
sağlanmasına da yardımcı olur.
RGB LED Bağlantısı
(4 pimli RGB_LED1)
(bkz. s.1, No. 16)
(4 pimli RGB_LED2)
(bkz. s.1, No. 17)
Bu iki RGB bağlantısı,
kullanıcıların çeşitli LED
aydınlatma efektleri arasında
seçim yapmasına izin veren
RGB LED uzatma kablosunu
bağlamak için kullanılır.
Dikkat:
RGB LED kablosunu
kesinlikle yanlış yönde tak-
mayın. Aksi takdirde kablo
hasar görebilir.
AMD Fan LED Bağlantısı
(4 pimli AMD_FAN_
LED1)
(bkz. s.1, No. 10)
AMD Fan LED Bağlantısı,
AMD Soğutucu ile gelen
RGB LED uzatma kablosunu
bağlamak için kullanılır.
Kablo bağlantısı kullanıcıların
çeşitli LED aydınlatma efek-
tlerini seçmelerini sağlar.
Dikkat:
FAN LED kablosunu
kesinlikle yanlış yönde tak-
mayın. Aksi takdirde kablo
hasar görebilir.
12V GRB
1
12V GRB
1
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SM B _DATA_MAIN
L A D 2
L A D 1
GN D
S_ P WRDWN #
SE R IRQ #
GN
D
P CI C L K
P CI R ST #
L A D 3
+3 V
L A D 0
+3VS B
GN D
FR A M E
SM B _CLK_MAIN
