13
Deutsch

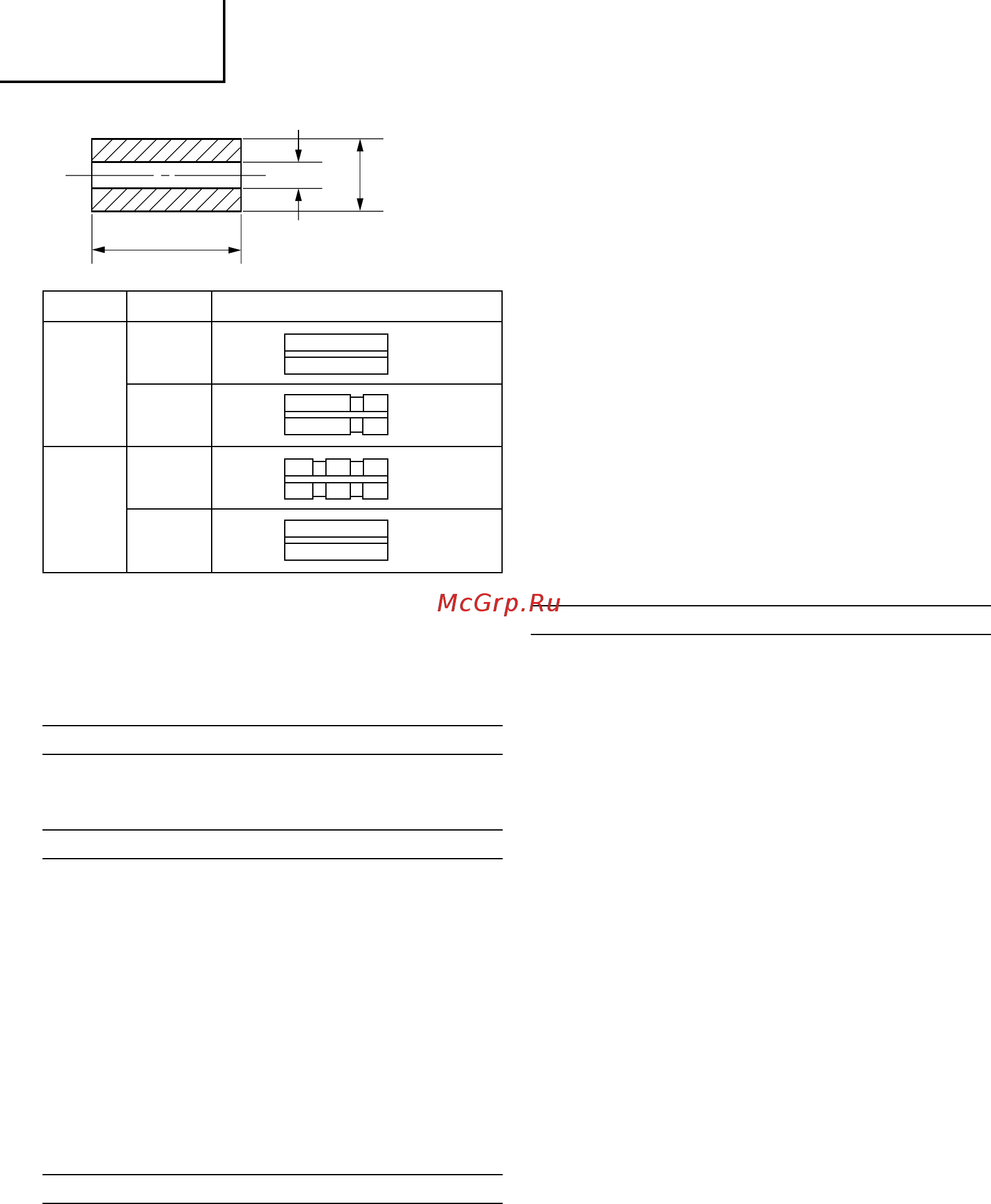

(2) Futterhülse
(3) Führung beim Zurichten (Abb. 20)
(4) Vorlagenführungsadapter (B)
Für Produkte von Trend.
Das Sonderzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
ANWENDUNGSBEREICHE
䡬 Holzarbeit bei der Nutherstellung und
Kantenbearbeitung.
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
2. Netzschalter
Prüfen, daß der Netzschalter auf “AUS” steht. Wenn
der Stecker an das Netz angeschlossen wird, während
der Schalter auf “EIN” steht, beginnt das Werkzeug
sofort zu laufen, was gefährlich ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
FRÄSEN INSTALLIEREN UND ENTFERNEN
WARNUNG
Schalten Sie unbedingt den Strom ab (OFF) und
ziehen Sie den Netzstecker, damit es nicht zu Unfällen
oder schwerwiegenden Funktionsstörungen kommt.
1. Fräsen installieren
(1) Reinigen Sie das Fräse, schieben Sie den Schaft
fräse zum Anschlag in das Spannfutter und ziehen
Sie es wieder um etwa 2 mm heraus.
(2) Bei eingeschobenem Fräse und eingedrücktem
Arretierstift ziehen Sie das Spannfutter mit dem
23 mm-Schraubenschlüssel fest im Uhrzeigersinn
an. (Von der Unterseite der Fräse aus gesehen.)
(Abb. 1)
VORSICHT
䡬 Achten Sie darauf, dass das Spannfutter nach dem
Einsetzen des Fräsen fest angezogen wird. Tun Sie
dies nicht, wird das Spannfutter beschädigt.
䡬 Achten Sie darauf, dass der Arretierstift nach dem
Anziehen des Spannfutters nicht in den Geräteschaft
greift. Falls doch, kommt es zu Beschädigungen des
Spannfutters, des Arretierstifts und des
Geräteschaftes.
(3) Wenn Sie das Bit mit 8 mm Durchmesser verwenden,
tauschen Sie das Spannfutter gegen das 8 mm-
Spannfutter aus, das zum Standardzubehör zählt.
2. Entfernen der Fräsen
Beim Abnehmen von Fräsen die folgenden Schritte
in umgekehrter Reihenfolge durchführen.
VORSICHT
Achten Sie darauf, dass der Arretierstift nach dem
Anziehen des Spannfutters nicht in den Geräteschaft
greift. Falls doch, kommt es zu Beschädigungen des
Spannfutters, des Arretierstifts und des
Geräteschaftes.
VERWENDUNG DER OBERFRÄSE
1. Einstellen der Schnitttiefe (Abb. 2)
(1) Setzen Sie das Werkzeug auf eine flache
Holzoberfläche.
(2) Drehen Sie den Schnelleinstellhebel bis zum
Anschlag gegen den Uhrzeigersinn. (Abb. 3)
(3) Drehen Sie den Anschlagblock so, dass der Bereich
fern der Tiefeneinstellschraube den Unterteil des
Anschlagstiftes berührt. Lösen Sie den
Schaftarretierungsknopf, damit der Anschlagstift den
Anschlagblock berühren kann.
(4) Lösen Sie den Sicherungshebel und drücken Sie auf
das Werkzeug herunter, bis das Bit die flache
Oberfläche gerade eben berührt. Ziehen Sie den
Sicherungshebel an dieser Stelle an. (Abb. 4)
(5) Schaftarretierungsknopf anziehen. Richten Sie den
Tiefe-Indikator mit der „0“-Markierung an der Skala
aus.
(6) Lösen Sie den Schaftarretierungsknopf und heben
Sie das Werkzeug an, bis der Indikator auf die
gewünschte Schnitttiefe an der Skala zeigt.
Schaftarretierungsknopf anziehen.
(7) Lösen Sie den Sicherungshebel und drücken Sie
das Werkzeug nach unten, bis der Anschlagblock
die gewünschte Schnitttiefe erreicht hat.
Ihre Fräse ermöglicht Ihnen eine Feineinstellung der
Schnitttiefe.
(1) Bringen Sie den Knopf am Feineinstellknopf an.
(2) Drehen Sie den Schnelleinstellhebel im
Uhrzeigersinn, bis der Schnelleinstellhebel die
Anschlagschraube berührt. (Abb. 5)
Falls der Schnelleinstellhebel die Anschlagschraube
nicht berührt, ist die Bolzenschraube nicht richtig
angebracht.
Falls dies geschieht, lösen Sie den Sicherungshebel
etwas, drücken das Gerät (die Fräse) kräftig nach
unten und drehen den Schnelleinstellhebel erneut,
nachdem Sie die Bolzenschraube richtig angebracht
haben.
d
D
20 mm
D d Form der Futterhülse
12 mm
6 mm
keine Rille
3 / 8”
eine Rille
1 / 2”
3 / 8”
zwei Rillen
10 mm
keine Rille
