53
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
V
1
2
3
N
A
B
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
H07RN-F 3x4 CEI-UNEL 35364

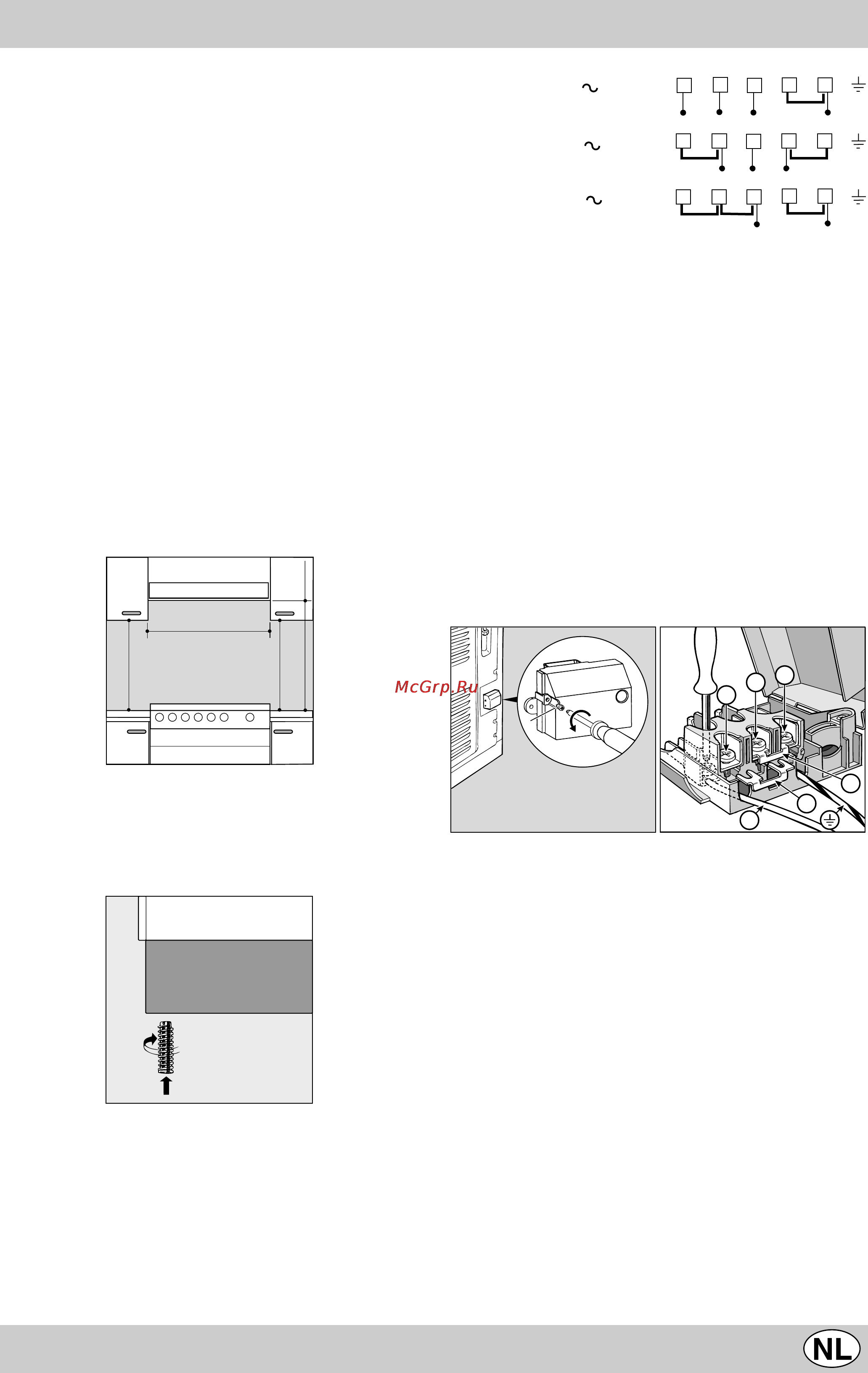

FIG. 3
Deze instrukties zijn voor de bevoegde installateur, zodat
deze het installeren, regelen en onderhoud op de juiste wijze
uitvoert en volgens de geldende normen.
Belangrijk: sluit altijd eerst de stroom af voordat u overgaat
tot onderhoud, repareren enz..
Het plaatsen
Het fornuis kan naast kastjes worden geplaatst die niet hoger
zijn dan de kookplaat. Voor een juiste installering van de
fornhuis moeten de volgende voorzorgsmaatregelen in acht
genomen worden:
a) De meubels die direkt naast de kookplaat geplaatst zijn
en hier boven uitsteken, moeten op minstens 200 mm
van de rand van de plaat staan.
b) De afzuigkappen moeten geinstalleerd worden volgens
de vereisten die te vinden zijn in het instructie-boekje dat
bij de afzuigkap hoort, maar in ieder geval op een afstand
van minstens 650 mm.
c) Plaats de kastjes naast de kap op een minimum hoogte
van 420 mm vanaf de aanrecht (zie afbeelding).
d) Als het fornuis onder een keukenkastje wordt geinstalleerd
dan moet de afstand kastje-kookplaat minstens 700 mm
(milimeter) bedragen.
e) De ruimte van het meubel moet de afmetingen hebben
die in de afbeelding zijn aangegeven.
Waterpassen
Voor een perfecte waterpas van het fornuis is dit voorzien
van stelschroeven (zie afb.1) die in de hoeken van de onder-
kant van het fornuis kunnen worden geschroefd.
Elektrische aansluiting
Het snoer wordt afgemeten op basis van het soort elektri-
sche aansluiting dat gebruikt wordt (zie hiervolgende schema
voor de aansluiting).
Installatie van de voedingskabel
Opening klemmenbord:
• schroef de schroef “V” los
• Verwijder de deksel van het klemmenbord
Voor het installeren van de voedingskabel voert u de vol-
gende handelingen uit:
• plaats de kleine verbinding A-B naar gelang het soort
aansluiting dat u wenst uit te voeren, met behulp van het
schema in afbeelding 3.
N.B.: de kleine verbindingen worden gebruiksklaar gemaakt
in de fabriek voor de monofase aansluiting aan 230V (de
contacten 1-2-3 worden aan elkaar aangesloten). de draad-
brug 4-5 bevindt zich aan de benedenkant van het klemmen-
bord.
• steek de kabels (N en
6) erin zoals aangegeven in de
afbeelding en schroef de respectievelijke schroeven vast.
• bevestig de resterende draden in de klemmetjes 1-2-3.
• zet de kabel vast in de kabelklem en sluit de deksel met
de schroeven “V”.
Het aansluiten van de voedingskabel aan het net
Gebruik voor de voedingskabel een stekker die genormali-
seerd is voor de lading aangegeven op het typeplaatje. Bij
rechtstreekse aansluiting aan het net installeert u tussen
fornuis en net een veelpolige schakelaar met een minimum
afstand tussen de contacten van 3 mm. Deze schakelaar
moet voldoende zijn voor de lading en hij moet aangepast
zijn aan de geldende normen (de aarding mag niet door de
schakelaar onderbroken worden). De voedingskabel moet
zodanig worden geplaatst dat hij niet de 50°C boven
kamertemperatuur overschrijdt over zijn gehele lengte.
Voor het aansluiten moet men controleren dat:
• de hoofdzekering en uw huishoudapparatuur de lading van
het apparaat kunnen dragen (zie typeplaatje);
• de stroomvoorziening is voorzien van een efficiënte
aarding die voldoet aan de voorschriften van de geldende
normen;
• het stopcontact of de veelpolige schakelaar gemakkelijk
bereikbaar is nadat het fornuis is geïnstalleerd.
Het installeren
