36
HU
Fontos, hogy megtartsa ezt a kézikönyvet, hogy
szükség esetén bármikor belenézhessen. Ha a
készüléket eladja, elajándékozza vagy áthelyezi,
gyõzõdjön meg róla, hogy a kézikönyvet is átadja
vele!
Olvassa el figyelmesen az utasításokat: fontos
információkat tartalmaznak az üzembe helyezésrõl, a
használatról és a biztonságról.
A készülék üzembe helyezését szakembernek kell
elvégeznie az itt található utasításoknak megfelelõen.
Bármilyen beállítási, karbantartási, stb. munkálatot
áramtalanított készüléken kell elvégezni.

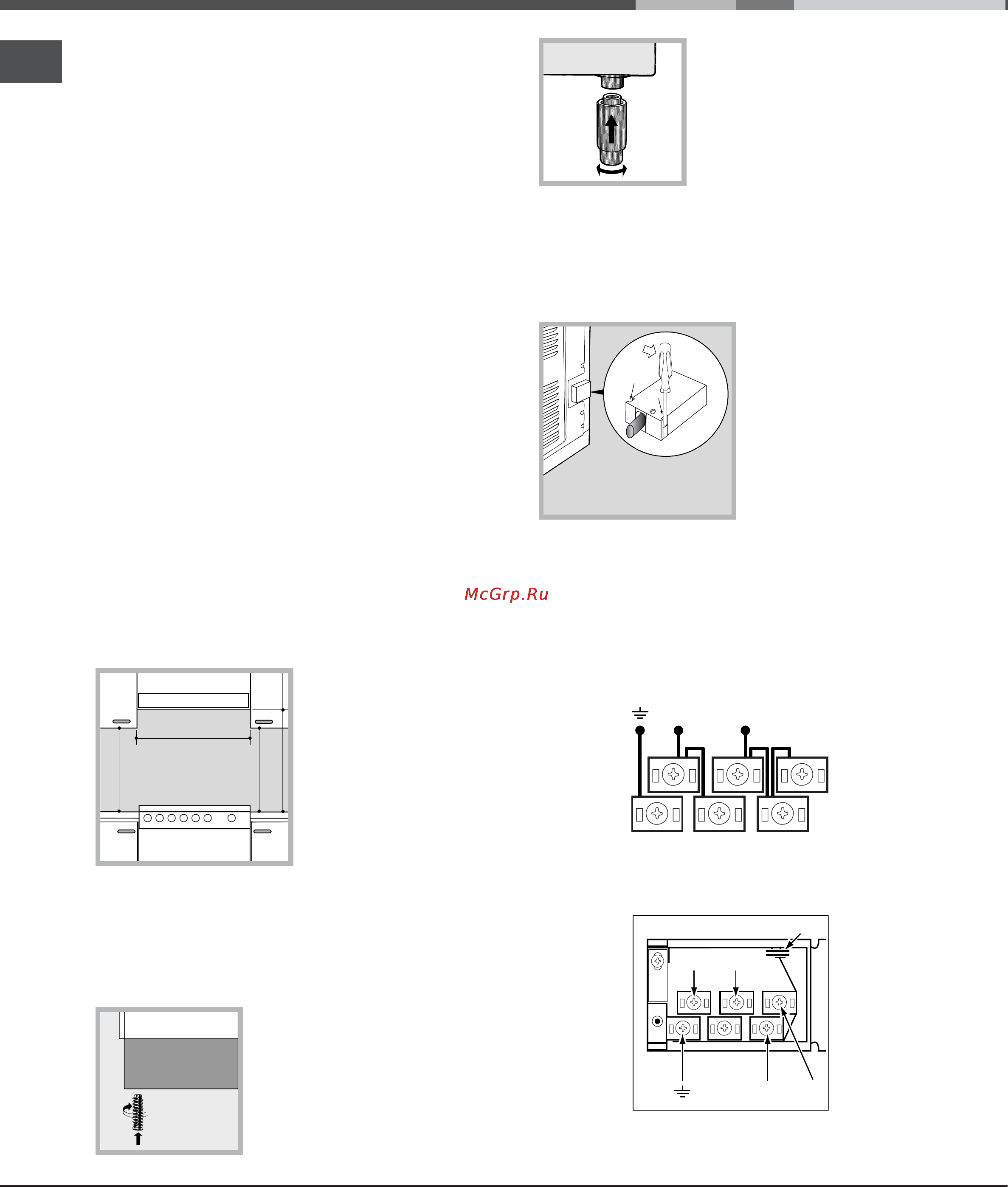

Elhelyezés és vízszintezés
A készülék beépíthetõ bútorok mellé is, ha azok
magassága nem haladja meg a munkalap szintjét.
Bizonyosodjon meg arról, hogy a készülék
hátoldalával érintkezõ fal nincs gyúlékony anyagból,
és ellenáll a hõnek (T 90 °C)!
A készülék megfelelõ beszerelése érdekében:
helyezze a készüléket a konyhába, az étkezõbe
vagy a garzonba (ne a fürdõszobába);
amennyiben a tûzhely szintje magasabb a
bútorokénál, azokat a készüléktõl legalább 600
mm-re kell elhelyezni;
amennyiben a
tûzhelyet fali bútor alá
szereli be, a fali bútorok
és a munkalap között
legalább 420 mm
távolságot kell hagyni.
Ez a távolság akár 700
mm is lehet, ha a fali
bútor nem gyúlékony
(lásd ábra);
ne tegyen függönyt a tûzhely mögé, illetve a
tûzhely 200 mm-es körzetébe;
az esetleges kürtõket a felhasználói kézikönyv
utasításainak megfelelõen kell kialakítani.
zszintezés
Amennyiben szükséges,
állítsa vízszintbe a készüléket,
csavarja be a mellékelt
állítható lábazatot a tûzhely
aljának sarkain található
megfelelõ furatokba (lásd
ábra)!
A lábakat* nyomja a tûzhely
alján található illesztékbe!
Elektromos csatlakoztatás
Az ele ktromos kábe l beszerelése
Csatlakozó nyílás:
Egy csavarhúzó segítségével emelje fel a
csatlakozó fedõjének oldalsó nyelvecskéit;
Húzza és nyissa ki a
csatlakozó fedõjét!
A kábel mûködésbe helyezéséhez végezze el az
alábbi mûveleteket:
Csavarozza ki a kábelszorító csavarokat és a
kontakt csavarokat!
A gyári záróvezetékek 230 V-os egyfázisú
csatlakoztatásra lettek tervezve (lásd ábra).
Az ábrán látható elektromos csatlakoztatások
kialakításához használja a dobozban elhelyezett
két záróvezetéket (lásd ábraPrész)!
Üzembe helyezés
HOOD
420
Min.
min. 650 mm. with hood
min.
700 mm. without hood
mm.
600
Min. mm.
420
Min. mm.
*
Csak néhány modellnél.
N
L2
L1
L3
P
NL
230V 1N~
H07RN-F 3x4 CEI-UNEL 35364
1
3
2
4
5
