KRFM
16
Крышный кондиционер

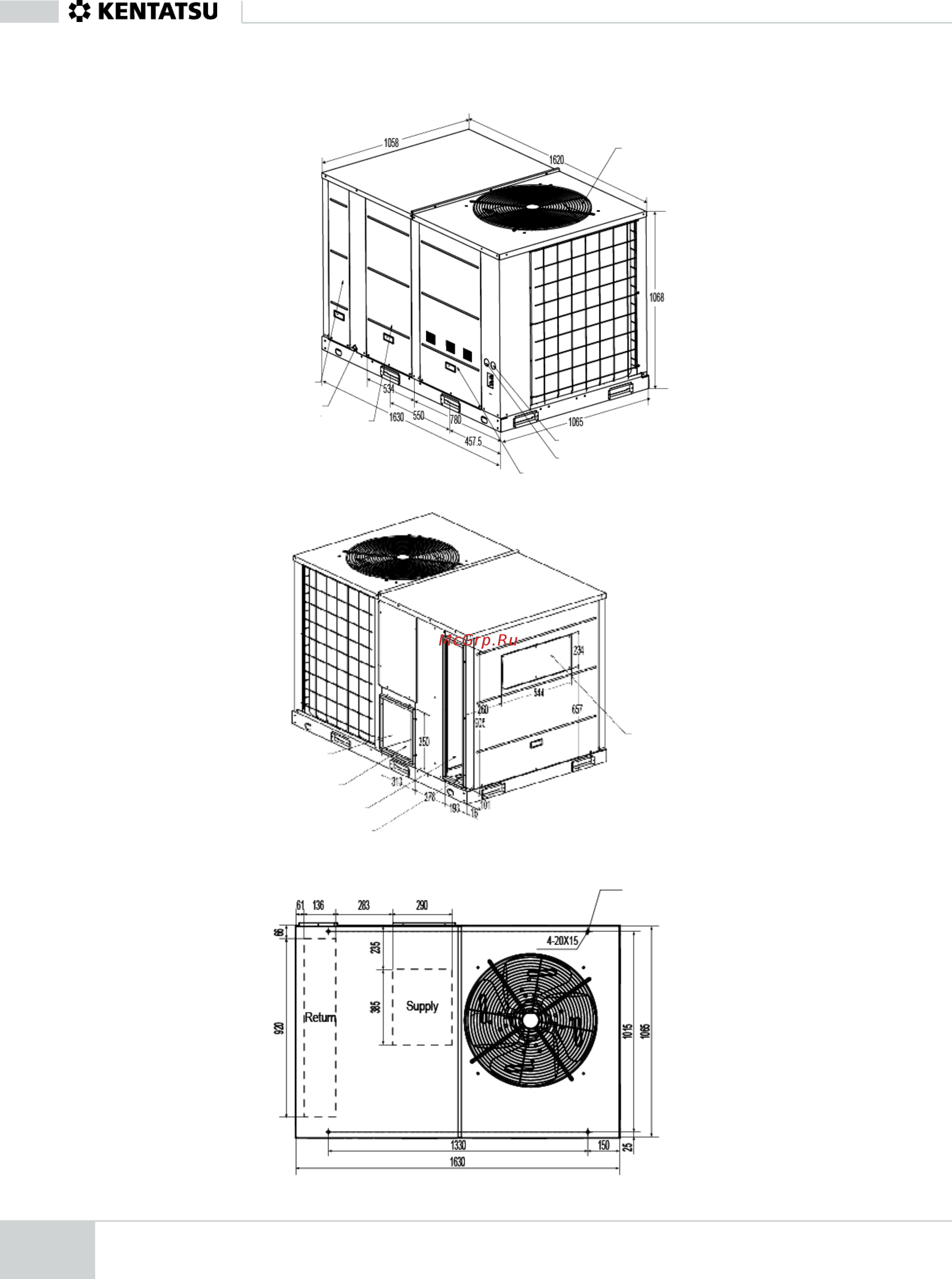

6. Габариты
6.1. Модели 6,2 и 7,5 т
Вентилятор
конденсатора
Отверстие для проводов цепи управления
Отверстие для силовых проводов
Смотровая панель компрессора
и элементов управления
Технологическое отверстие
для электродвигателя систе-
мы подачи воздуха
Отверстие дренажного патрубка
Смотровой люк фильтра
Отверстие горизонтальной
подачи воздуха
Впускное отверстие
нисходящего потока
Отверстие горизонтально-
го возврата воздуха
Возвратное отверстие
нисходящего потока
Наружный воздух
Отверстие для монтажа
на основание
