KRFM
45
Крышный кондиционер

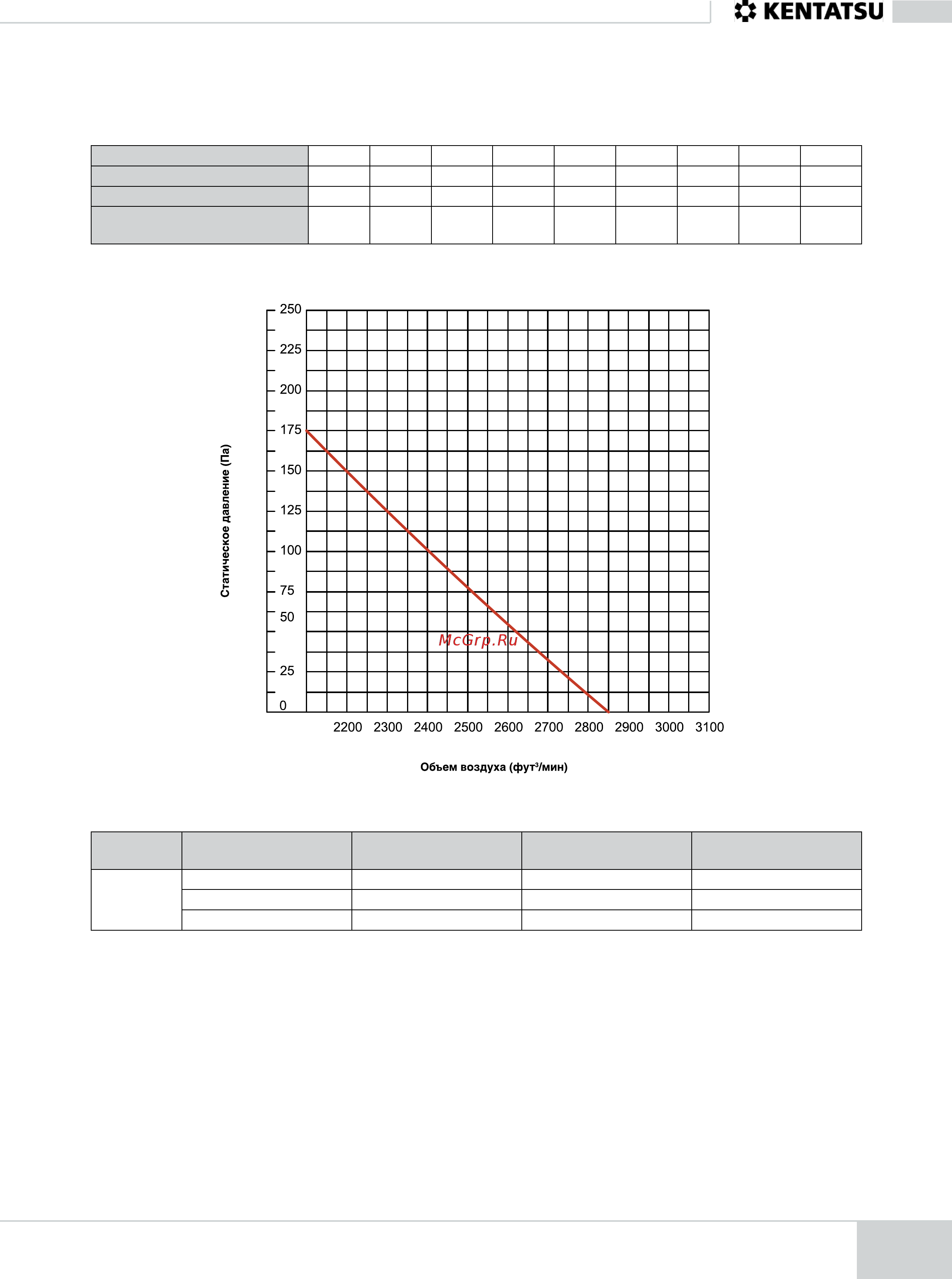

10. Зависимость параметров и давления от объема циркулирующего воздуха
10.1. Модель 6,2 т
Таблица параметров для объема воздуха, циркулирующего во внутренних блоках
Статическое давление (Па)
0 25 50 60 75 100 125 150 175
Поток воздуха (фут
3
/мин)
2853 2754 2632 2602 2522 2413 2310 2236 2108
Тормозная мощность (кВт)
1,51 1,4 1,36 1,34 1,2 1,14 1,09 1,05 0,98
Частота вращения
вентилятора (об/мин)
1068 1072 1077 1077 1080 1082 1085 1089 1091
Таблица параметров для объема воздуха, циркулирующего в наружных блоках
Модель
Статическое
давление (Па)
Поток воздуха
(фут
3
/мин)
Тормозная
мощность (кВт)
Частота вращения
вентилятора (об/мин)
6,2 тонны 0 5880 0,78 900
10 5647 0,79 889
20 5411 0,80 875
