Kentatsu KRFM600C(H)FAN3 [58/80] Монтаж на крыше
![Kentatsu KRFM600C(H)FAN3 [58/80] Монтаж на крыше](/views2/1389514/page58/bg3a.png)
KRFM
58
Крышный кондиционер

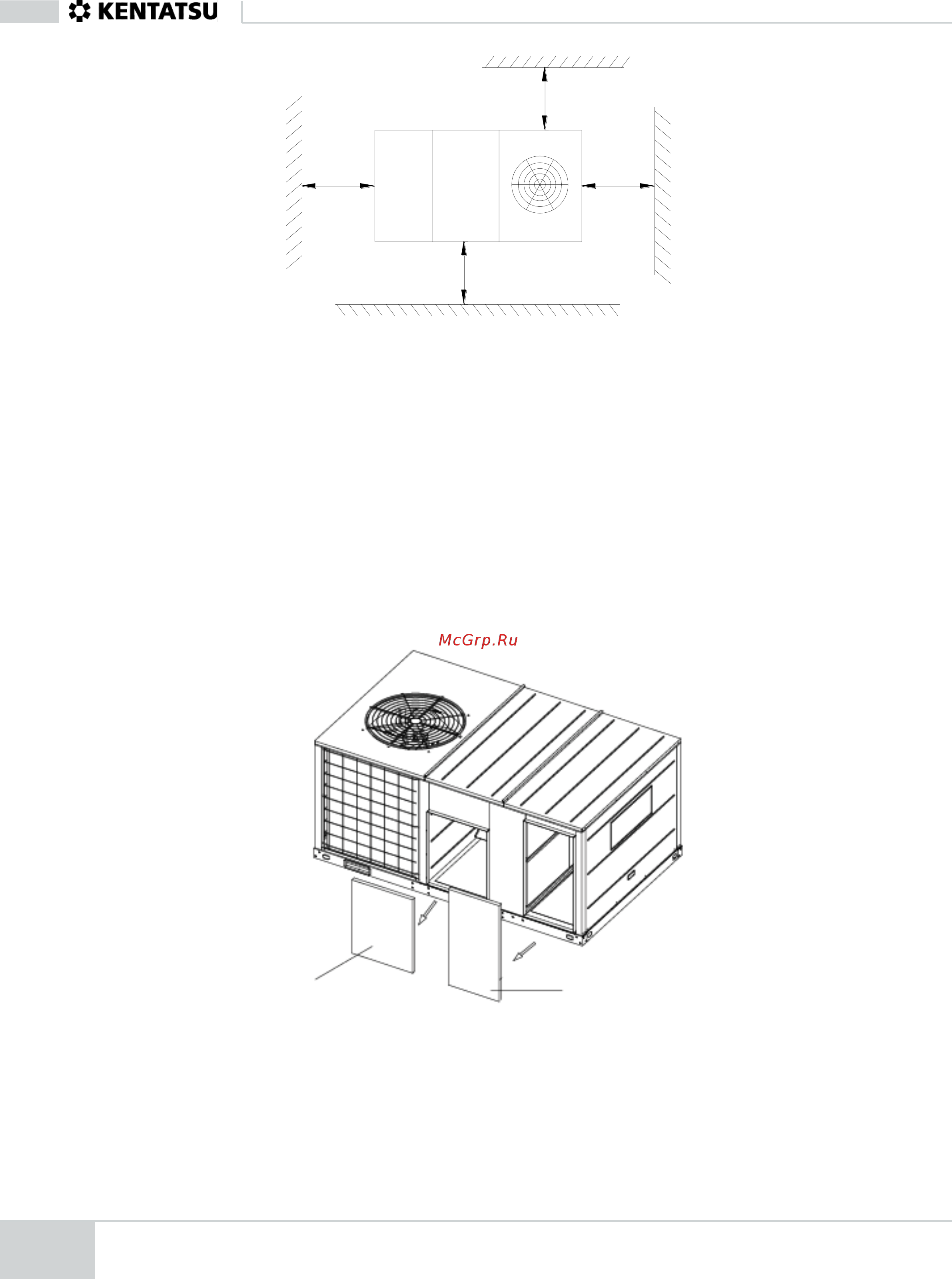

≥1 м
≥1 м
≥1 м
Зазор над
блоком
≥3 м
≥1 м
Для моделей 6,2 тонны и более
13.3. Монтаж на крыше
Монтаж блоков на крыше с использованием изготовленных не месте рамы и воздуховодов выполняется соглас-
но следующей процедуре.
1. Раму необходимо расположить в подходящем месте и прикрепить к крыше с помощью болтового или свар-
ного соединения. Необходима гидроизоляция.
2. Отверстия в крыше необходимо подготовить до начала монтажа блока.
3. Прикрепите воздуховоды к крыше.
4. Разместите блок на раме или на монтажном стакане.
5. Закрепите блок на раме или на монтажном стакане.
6. Воздуховоды снаружи необходимо защитить изоляцией толщиной не менее двух дюймов, а затем нане-
сти покрытие, стойкое к воздействиям атмосферы. Места крепления воздуховодов к конструкции должны
иметь атмосферостойкое уплотнение.
7. Выполните монтаж в соответствии с инструкциями.
Типичное размещение на крыше с использованием рамы.
Крышка отсека воздуховода гори-
зонтальной подачи воздуха
Крышка отсека воздуховода гори-
зонтального возврата воздуха
