KRFM
66
Крышный кондиционер

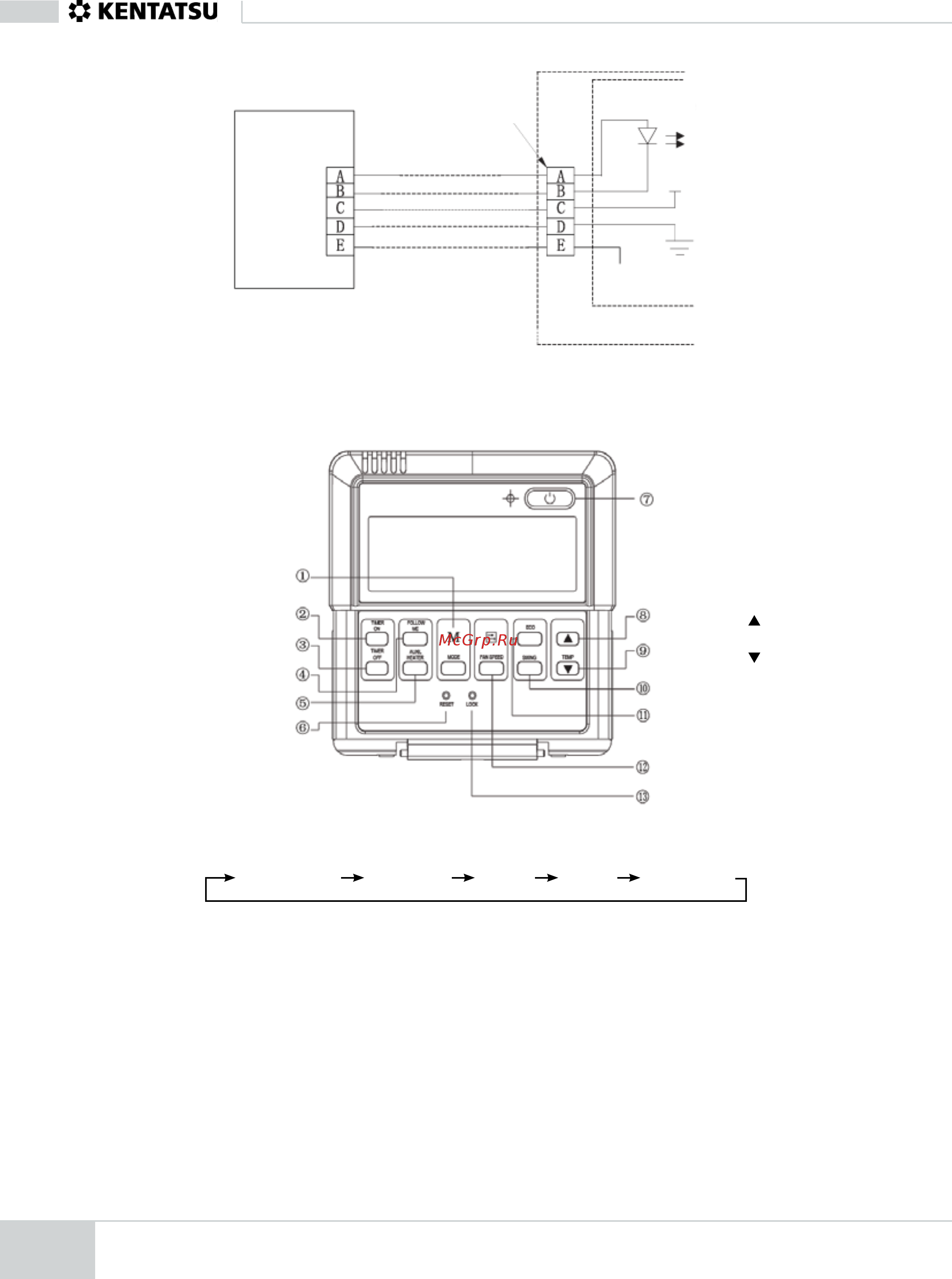

5. ВАРИАНТ МОНТАЖА
Пятиконтактная
клеммная колодка
Светодиод
ПУСК
GND [ЗАЗЕМ-
ЛЕНИЕ]
Плата внутреннего блока
Внутренний блок
5-жильный
экранированный
кабель
Проводной пульт
управления
+5 В
Если необходимо использовать проводной пульт управления, установите пятиконтактную клеммную колодку и
прикрепите инфракрасный светодиод вблизи приёмника на плате блока. Подсоедините анод и катод светодио-
да к клеммам A и B, а провода +5V, GND и RUN – к клеммам C, D и E платы.
6. НАЗВАНИЕ И НАЗНАЧЕНИЕ КНОПОК ПРОВОДНОГО ПУЛЬТА УПРАВЛЕНИЯ
КНОПКА ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ
КНОПКА ВЫБОРА РЕ-
ЖИМА РАБОТЫ
КНОПКА ВКЛЮЧЕНИЯ
ПО ТАЙМЕРУ
КНОПКА СБРОСА
КНОПКА
ЭЛЕКТРИЧЕСКОГО
НАГРЕВАТЕЛЯ
КНОПКА РЕЖИМА СЛЕЖЕНИЯ
КНОПКА ВЫКЛЮЧЕНИЯ
ПО ТАЙМЕРУ
КНОПКА
РЕГУЛИРОВКИ
КНОПКА
РЕГУЛИРОВКИ
КНОПКА АВТОМАТИЧЕСКОГО
ПЕРЕМЕЩЕНИЯ ЗАСЛОНОК
КНОПКА
ЭКОНОМНОГО
РЕЖИМА
КНОПКА ИЗМЕНЕНИЯ ЧАСТОТЫ
ВРАЩЕНИЯ ВЕНТИЛЯТОРА
КНОПКА БЛОКИРОВКИ
1. Кнопка выбора режима работы.
После нажатия этой кнопки режим работы изменяется в следующей последовательности:
AUTO
АВТОМАТИЧЕСКИ
ОХЛАЖДЕНИЕ
DRY
[ОСУШКА]
HEAT
[НАГРЕВ]
FAN
[ВЕНТИЛЯЦИЯ]
Примечание:
Для моделей, работающих только в режиме охлаждения, режим обогрева выбрать нельзя.
2. Кнопка включения по таймеру.
После нажатия этой кнопки становится активной функция включения по таймеру. При каждом нажатии этой
кнопки значение времени увеличивается на 0,5 ч, а после достижения 10 ч увеличение происходит с шагом
1 ч. Для отключения этой функции установите значение «0.0».
3. Кнопка выключения по таймеру.
После нажатия этой кнопки становится активной функция выключения по таймеру. При каждом нажатии
этой кнопки значение времени увеличивается на 0,5 ч, а после достижения 10 ч увеличение происходит с
шагом 1 ч. Для отключения этой функции установите значение «0.0».
4. Кнопка режима слежения.
При работе в режимах охлаждения, обогрева и автоматической регулировки нажмите эту кнопку для
включения функции слежения. Повторное нажатие этой кнопки позволяет выключить функцию слежения.
5. Кнопка электрического нагревателя
При нажатии этой кнопки в режиме обогрева происходит выключение электрического нагревателя.
