KRFM
47
Крышный кондиционер
10.3. Модель 8,5 тонн
Таблица параметров для объема воздуха, циркулирующего во внутренних блоках
Статическое давление (Па)
0 25 50 75 100 125 150 175
Поток воздуха (фут
3
/мин)
3940 3785 3612 3451 3302 3130 2955 2759
Тормозная мощность (кВт)
1,88 1,81 1,73 1,66 1,59 1,51 1,43 1,35
Частота вращения
вентилятора (об/мин)
933 937 939 944 946 949 952 953

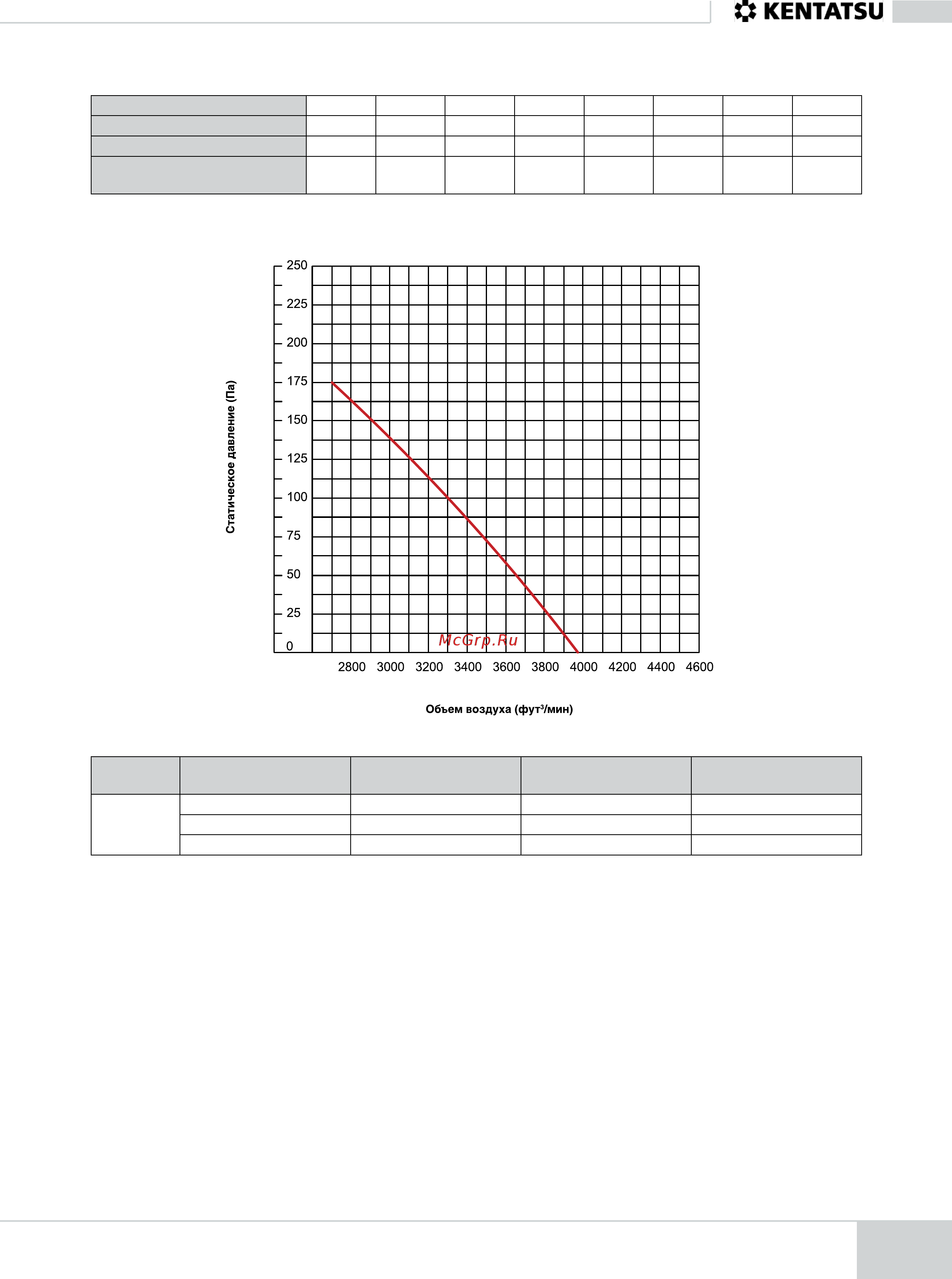

График зависимости величины статического давления от расхода воздуха
Таблица параметров для объема воздуха, циркулирующего в наружных блоках
Модель
Статическое
давление (Па)
Поток воздуха
(фут
3
/мин)
Тормозная
мощность (кВт)
Частота вращения
вентилятора (об/мин)
8,5 тонн 0 7060 0,78 935
10 6765 0,79 926
20 6471 0,80 918
