KRFM
21
Крышный кондиционер

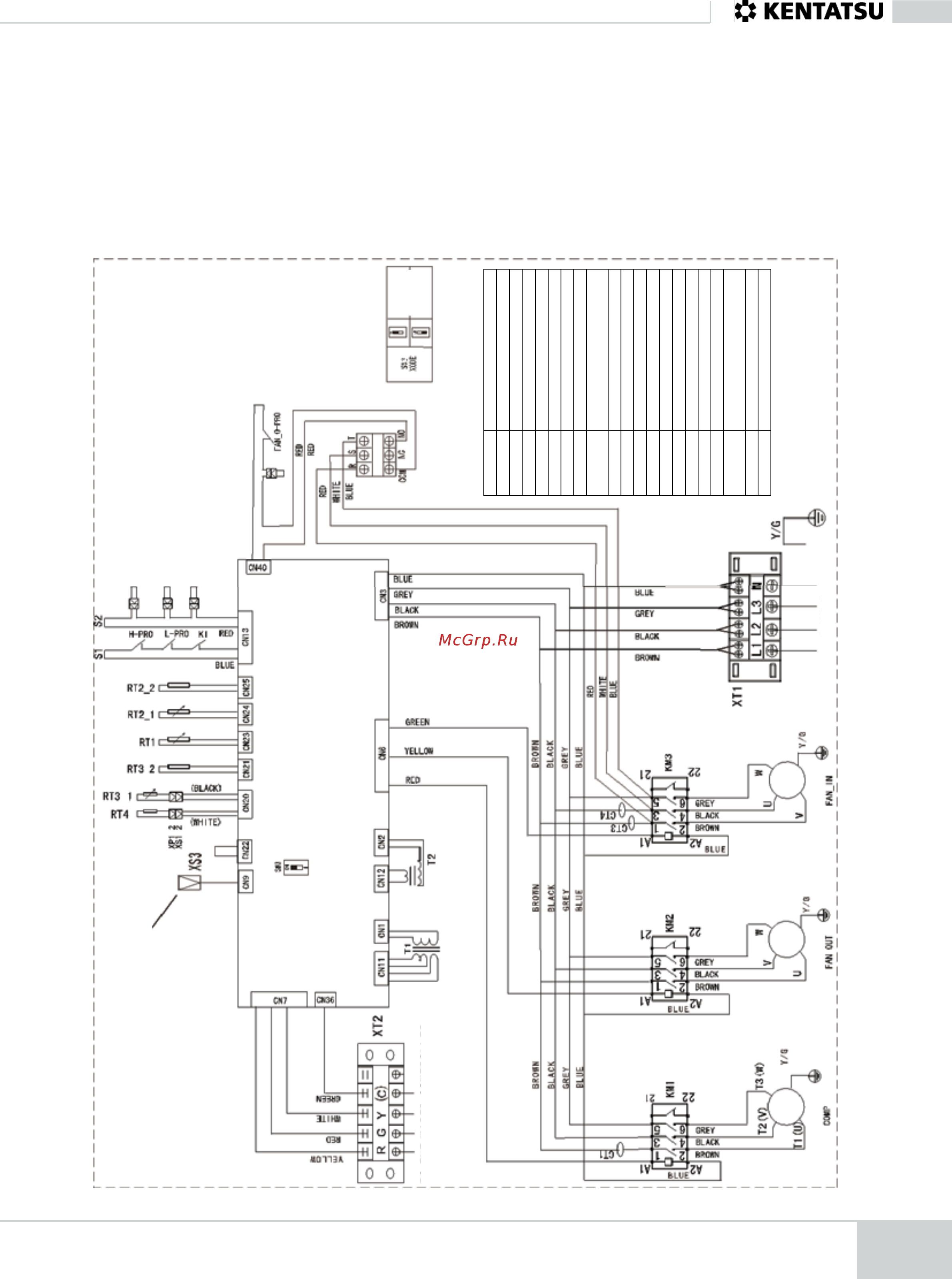

7. Электрические схемы
7.1. Модель 6,2 т
KRFM220CFAN3
ПОДКЛЮЧАЕТСЯ К KWC-22
ГЛАВНАЯ ПЛАТА
ЭЛЕКТРОПИТАНИЕ
РЕЛЕ ЗАЩИТЫ
ИСТОЧНИКА
ЭЛЕКТРОПИТАНИЯ
К ПРОВОДНОМУ ПУЛЬТУ
УПРАВЛЕНИЯ
ПРИМЕЧАНИЕ. КЛЕММНЫЕ КОЛОДКИ
XT1 И XT4 ДОЛЖНЫ ПОДКЛЮЧАТЬСЯ
К ОДНОМУ И ТОМУ ЖЕ ИСТОЧНИКУ
ЭЛЕКТРОПИТАНИЯ
КОД НАЗВАНИЕ КОМПОНЕНТА
COMP КОМПРЕССОР
FAN_OUT ВЕНТИЛЯТОР НАРУЖНОГО БЛОКА
FAN_IN ВЕНТИЛЯТОР ВНУТРЕННЕГО БЛОКА
KМ1–КM3 КОНТАКТОР
T1, T2 ТРАНСФОРМАТОР
CT1, CT3, CT4 КАТУШКА ИНДУКТИВНОСТИ
XT 1 4-КОНТАКТНАЯ РОЗЕТКА
XT 2 МАЛАЯ ПЯТИКОНТАКТНАЯ КЛЕММНАЯ
КОЛОДКА
RT3_1 ДАТЧИК ТЕМПЕРАТУРЫ ТРУБОПРОВОДА
RT4 ДАТЧИК ТЕМПЕРАТУРЫ ТРУБОПРОВОДА
H-PRO РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
L-PRO РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
XS1-2 РАЗЪЕМЫ
XP1-2 РАЗЪЕМЫ
K1, K2 РЕЛЕ ТЕПЛОВОЙ ЗАЩИТЫ
RT1 ДАТЧИК ТЕМПЕРАТУРЫ ТРУБОПРОВОДА
RT 21 ДАТЧИК ТЕМПЕРАТУРЫ ТРУБОПРОВОДА
FAN_O-PRO ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ НАРУЖНОГО
ВЕНТИЛЯТОРА
F1–F9 ТЕРМОЗАЩИТНЫЙ РАЗМЫКАТЕЛЬ
R1–R9 ЭЛЕКТРИЧЕСКИ ПОДОГРЕВАЕМАЯ ТРУБА
KWC-22
KFC-13
