Kentatsu KRFM600C(H)FAN3 [48/80] Модель 10 тонн
![Kentatsu KRFM600C(H)FAN3 [48/80] Модель 10 тонн](/views2/1389514/page48/bg30.png)
KRFM
48
Крышный кондиционер
10.4. Модель 10 тонн
Таблица параметров для объема воздуха, циркулирующего во внутренних блоках
Статическое давление (Па)
0 25 50 75 100 125 150 175
Поток воздуха (фут
3
/мин)
4298 4156 3929 3756 3579 3382 3218 3020
Тормозная мощность (кВт)
2,18 2,1 2,02 1,96 1,86 1,79 1,71 1,62
Частота вращения
вентилятора (об/мин)
1000 1004 1006 1011 1014 1016 1020 1021

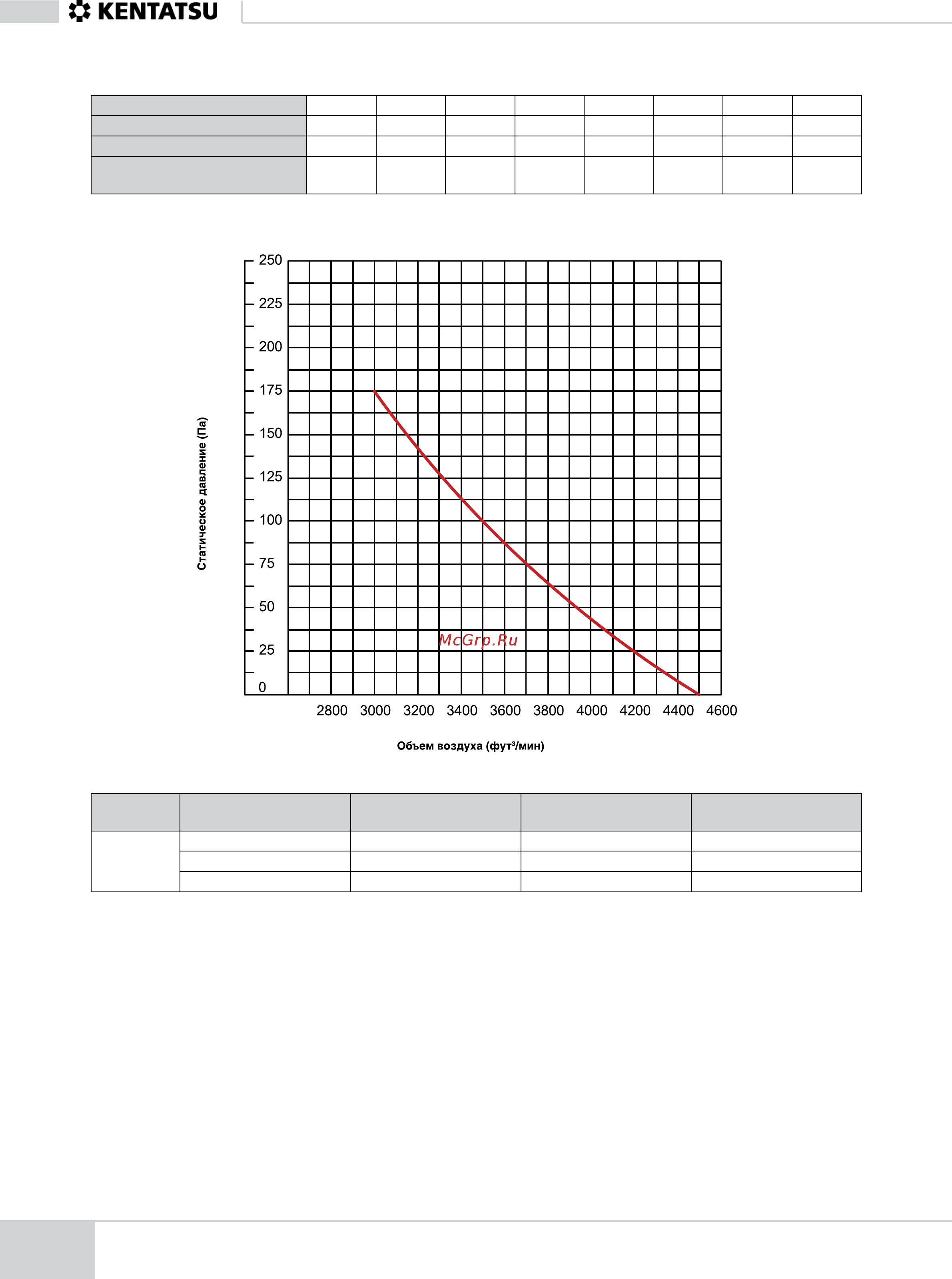

График зависимости величины статического давления от расхода воздуха
Таблица параметров для объема воздуха, циркулирующего в наружных блоках
Модель
Статическое
давление (Па)
Поток воздуха
(фут
3
/мин)
Тормозная
мощность (кВт)
Частота вращения
вентилятора (об/мин)
10 тонн 0 7060 0,78 935
10 6765 0,79 926
20 6471 0,80 918
