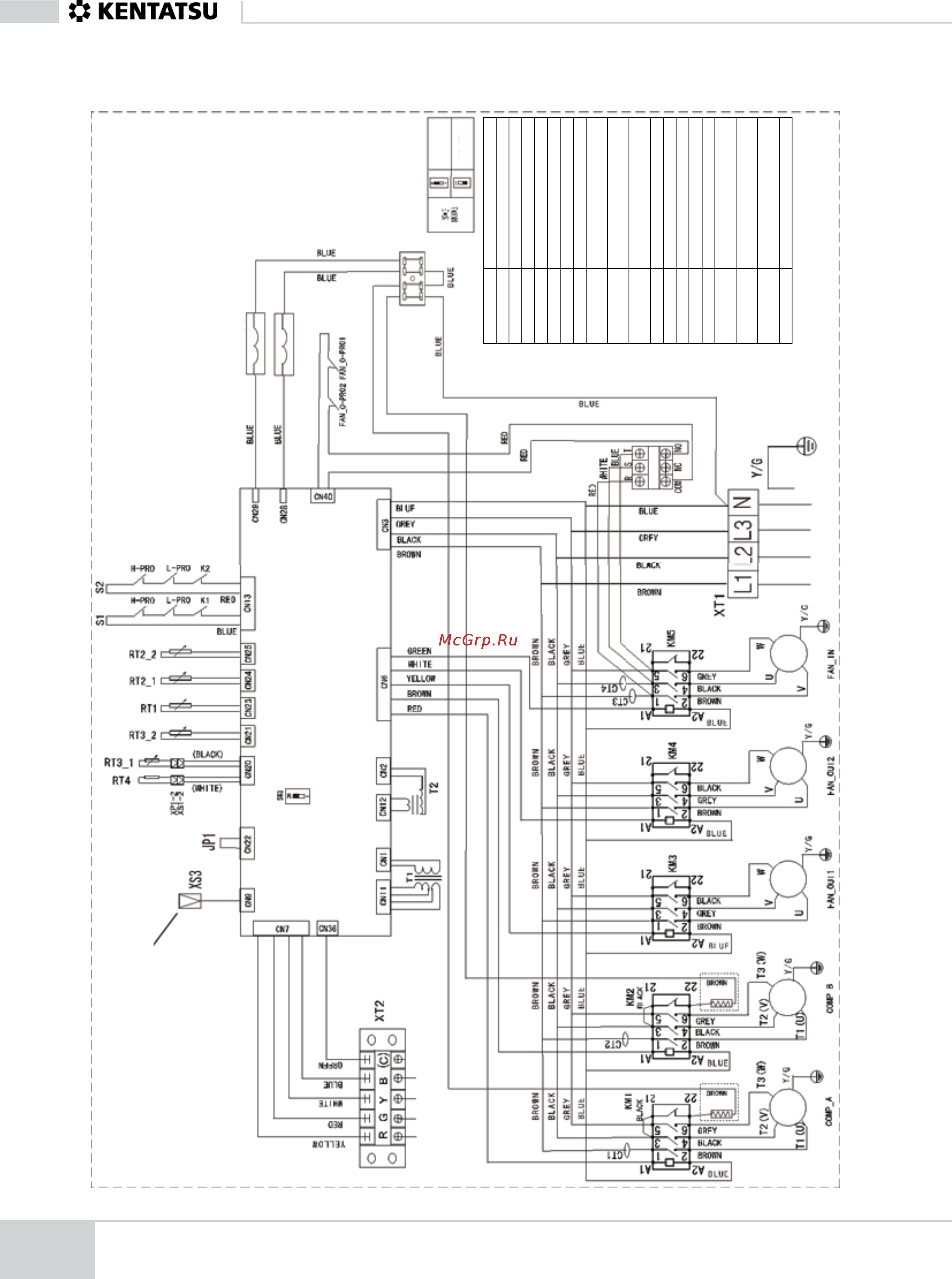

KRFM
34
Крышный кондиционер
KRFM700HFAN3
ПОДКЛЮЧАЕТСЯ К KWC-22
ГЛАВНАЯ ПЛАТА
ЭЛЕКТРОПИТАНИЕ
К ПРОВОДНОМУ ПУЛЬТУ
УПРАВЛЕНИЯ
КОД НАЗВАНИЕ КОМПОНЕНТА
COMP_A, COMP_B КОМПРЕССОР
FAN_OUT2 ВЕНТИЛЯТОР НАРУЖНОГО БЛОКА
FAN_IN ВЕНТИЛЯТОР ВНУТРЕННЕГО БЛОКА
KM1-KM5 КОНТАКТОР
T1, T2 ТРАНСФОРМАТОР
CT1-CT4 КАТУШКА ИНДУКТИВНОСТИ
XT1 4-КОНТАКТНАЯ КЛЕММНАЯ КОЛОДКА
XT2 МАЛАЯ ПЯТИКОНТАКТНАЯ КЛЕММНАЯ
КОЛОДКА
RT3_1, RT3_2 ДАТЧИК ТЕМПЕРАТУРЫ ТРУБЫ БЛОКА
A ИЛИ B
RT4 ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖН.
ВОЗД.
H-PRO РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
L-PRO РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
XS1-3 РАЗЪЕМЫ
XP1-2 РАЗЪЕМЫ
K1, K2 РЕЛЕ ТЕПЛОВОЙ ЗАЩИТЫ
RT1 ДАТЧИК ТЕМПЕРАТУРЫ ВНУТРИ ПО-
МЕЩЕНИЯ
RT2-1, RT2_2 ДАТЧИК ТЕМПЕРАТУРЫ ТРУБЫ ВНУТР.
БЛОКА
FAN_O-PRO1, 2 ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯ-
ТОРА НАРУЖНОГО БЛОКА
Jp 1 СЕТЕВАЯ ПЕРЕМЫЧКА
РЕЛЕ ЗАЩИТЫ
ИСТОЧНИКА ЭЛЕКТРОПИТАНИЯ
ЧЕТЫРЕХКОНТАКТНАЯ
КЛЕММНАЯ КОЛОДКА (B)
ЧЕТЫРЕХКОНТАКТНАЯ
КЛЕММНАЯ КОЛОДКА (A)
KWC-22
KFC-14
