10.8. Модель 30 тонн
Таблица параметров для объема воздуха, циркулирующего во внутренних блоках
Статическое давление (Па)
150 175 200 225 250 275 300 325 350
Поток воздуха (фут
3
/мин)
14664 14464 14119 13743 13230 12729 12365 11957 11489
Тормозная мощность (кВт)
8,91 8,59 8,30 8,01 7,71 7,40 7,07 6,74 6,39
Частота вращения
вентилятора (об/мин)
775 775 776 777 778 779 780 782 782

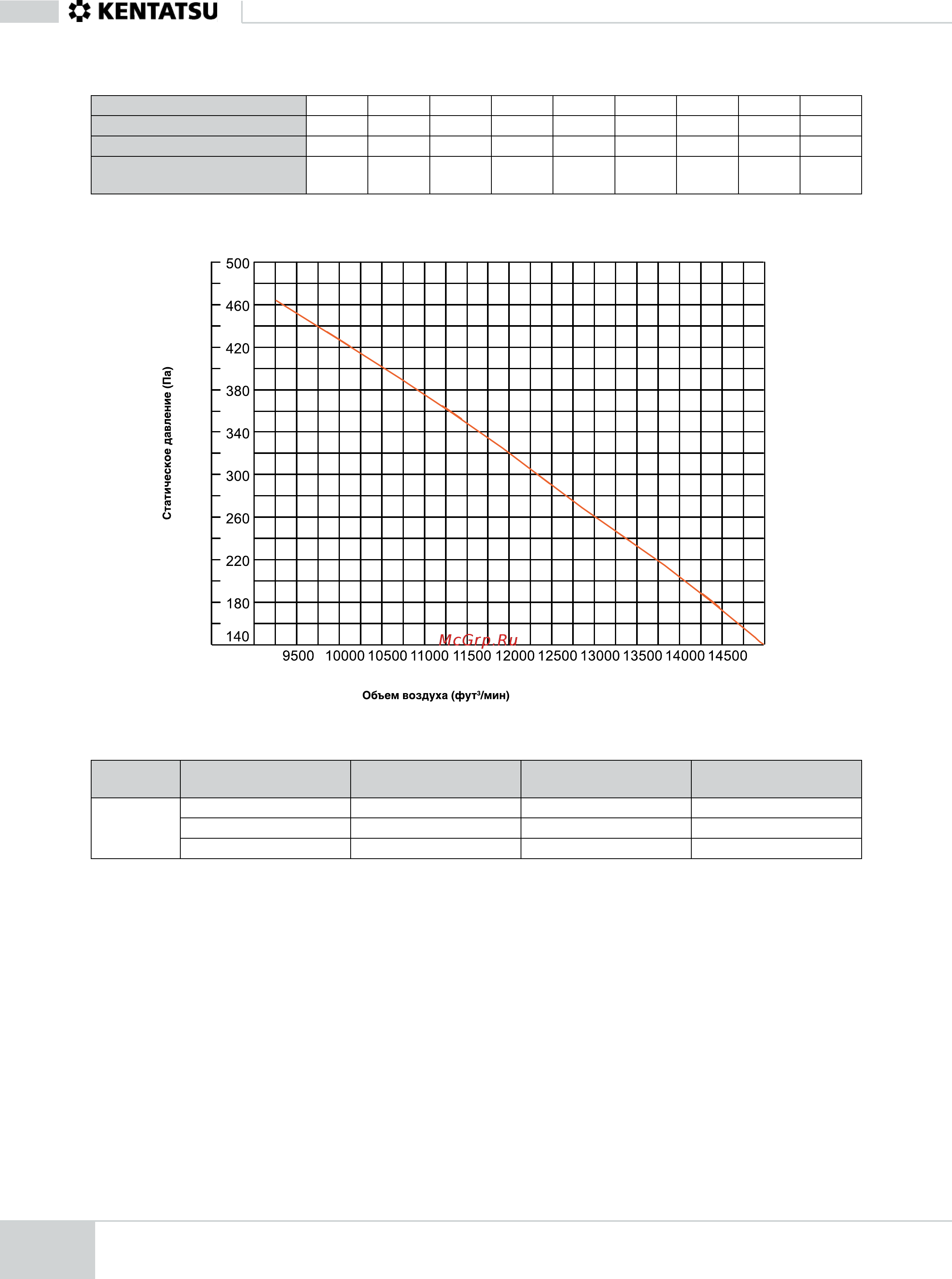

График зависимости величины статического давления от расхода воздуха
Таблица параметров для объема воздуха, циркулирующего в наружных блоках
Модель
Статическое
давление (Па)
Поток воздуха
(фут
3
/мин)
Тормозная
мощность (кВт)
Частота вращения
вентилятора (об/мин)
30 тонн 0 14000 2 х 1,3 940
10 13500 2 х 1,4 938
20 13100 2 х 1,5 930
