Kentatsu KRFM600C(H)FAN3 [50/80] Модель 17 5 тонн
![Kentatsu KRFM600C(H)FAN3 [50/80] Модель 17 5 тонн](/views2/1389514/page50/bg32.png)
KRFM
50
Крышный кондиционер
10.6. Модель 17,5 тонн
Таблица параметров для объема воздуха, циркулирующего во внутренних блоках
Статическое давление (Па)
0 25 50 75 100 125 150 175 200 225 250 275 300
Поток воздуха (фут
3
/мин)
7858 7712 7546 7392 7271 7091 6977 6836 6680 6534 6354 6178 6020
Тормозная мощность (кВт)
5,76 5,66 5,57 5,36 5,3 5,14 5,05 4,88 4,78 4,67 4,55 4,37 4,12
Частота вращения
вентилятора (об/мин)
1019 1020 1020 1021 1022 1022 1023 1024 1025 1025 1026 1027 1030

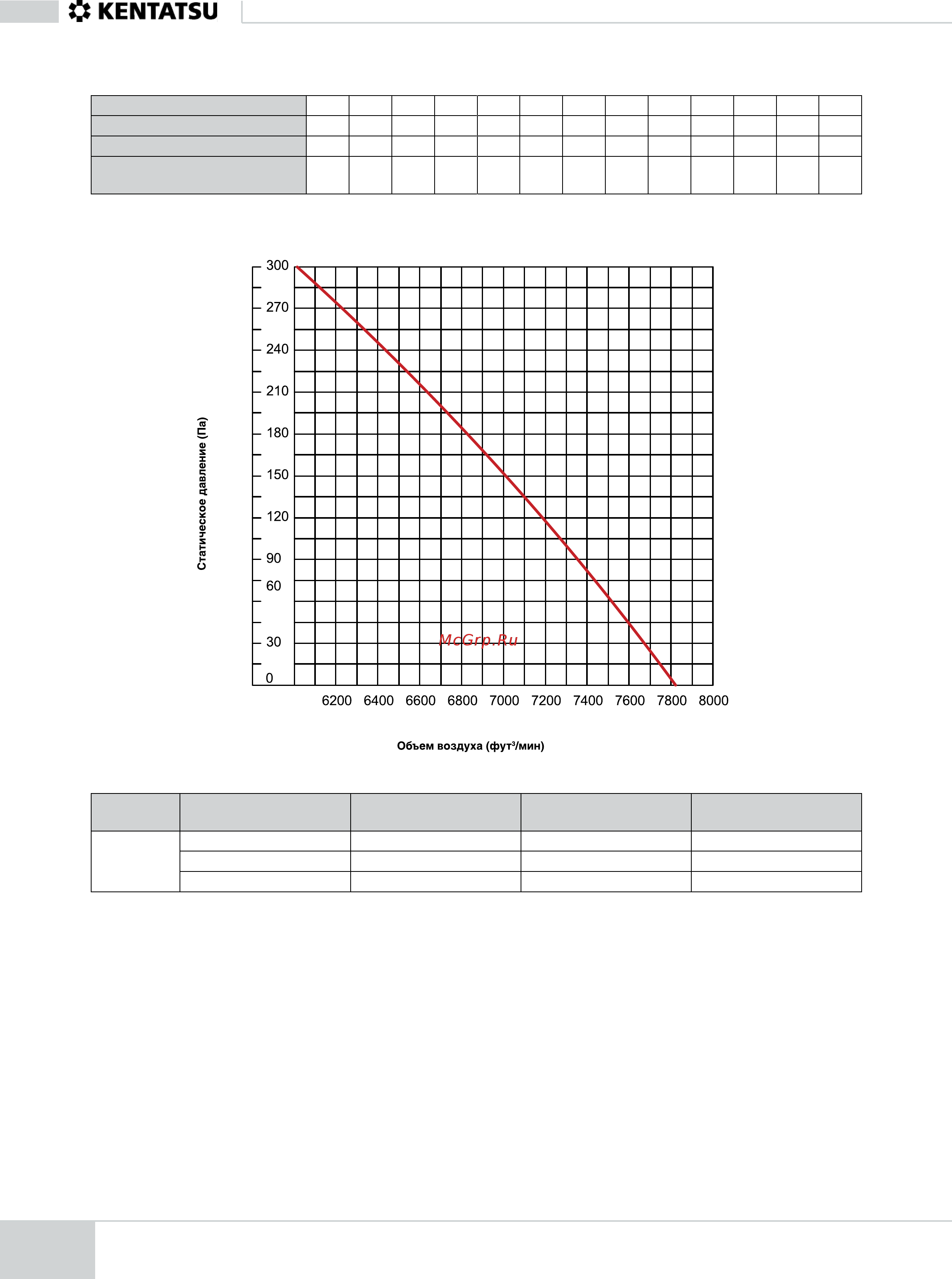

График зависимости величины статического давления от расхода воздуха
Таблица параметров для объема воздуха, циркулирующего в наружных блоках
Модель
Статическое
давление (Па)
Поток воздуха
(фут
3
/мин)
Тормозная
мощность (кВт)
Частота вращения
вентилятора (об/мин)
17,5 тонн 0 11000 2 х 0,78 935
10 9800 2 х 0,79 926
20 9600 2 х 0,80 918
