KRFM
68
Крышный кондиционер
РАБОТА В РЕЖИМЕ ОСУШЕНИЯ
1. Нажмите кнопку «MODE» [РЕЖИМ], а затем выберите режим «DRY» [ОСУШЕНИЕ].
2. Задайте необходимое значение температуры, используя кнопки настройки температуры.
3. После нажатия кнопки включения/выключения начнет светиться индикатор включения внутреннего блока,
который работает в режиме осушки. Повторное нажатие кнопки включения/выключения позволяет отклю-
чить этот режим.
4. В режиме осушки невозможно переключение в экономичный режим и выбор частоты вращения вентилятора.
НАСТРОЙКА ТАЙМЕРА Работа с таймером.
1. После нажатия кнопки настройки включения по таймеру на ЖК-индикаторе отобразятся значки «SET», «H»
и «ON», указывающие на готовность к настройке включения по таймеру.
2. Нажимайте кнопку включения по таймеру до тех пор, пока не будет выбрано необходимое значение времени.
3. Удержание этой кнопки в нажатом состоянии позволит увеличивать значение времени с шагом 0, 5 ч, а по-
сле 10 ч увеличение будет происходить с шагом 1 ч.
4. Через 0,5 секунды после выбора необходимого значения проводной пульт управления сохранит информа-
цию о включении по таймеру и завершит настройку.
Только выключение по таймеру.
1. После нажатия кнопки настройки выключения по таймеру на ЖК-индикаторе отобразятся значки «SET»,
«H» и «OFF», указывающие на готовность к настройке выключения по таймеру.
2. Нажимайте кнопку выключения по таймеру до тех пор, пока не будет выбрано необходимое значение времени.
3. Удержание этой кнопки в нажатом состоянии позволит увеличивать значение времени с шагом 0,5 ч, а по-
сле 10 ч увеличение будет происходить с шагом 1 ч.
4. Через 0,5 секунды после выбора необходимого значения проводной пульт управления сохранит информа-
цию о выключении по таймеру и завершит настройку.
НАСТРОЙКА ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ ПО ТАЙМЕРУ
1. Задайте время включения по таймеру как указано в п.п. 1 и 2 соответствующей процедуры.
2. Задайте время выключения по таймеру как указано в п.п. 1 и 2 соответствующей процедуры.
3. Время выключения по таймеру должно превышать время включения по таймеру.
4. Через 0,5 секунды после выбора необходимого значения проводной пульт управления сохранит информа-
цию о включении и выключении по таймеру, а затем завершит настройку.
ИЗМЕНЕНИЕ НАСТРОЙКИ ТАЙМЕРА
Если необходимо изменить время таймера, нажмите соответствующую кнопку, чтобы задать требуемое значе-
ние. Для отключения таймера выберите значение «0.0.»
Примечание:
Время таймера является относительным, то есть соответствует величине задержки после заданного времени
(например, заданное время может равняться 8:05). Поэтому во время настройки таймера стандартное время
изменить невозможно.
8. ТЕХНИЧЕСКИЕ ОБОЗНАЧЕНИЯ И ТРЕБОВАНИЯ
Оборудование соответствует требованиям сертификации CE в отношении электромагнитной
совместимости и электромагнитных помех.

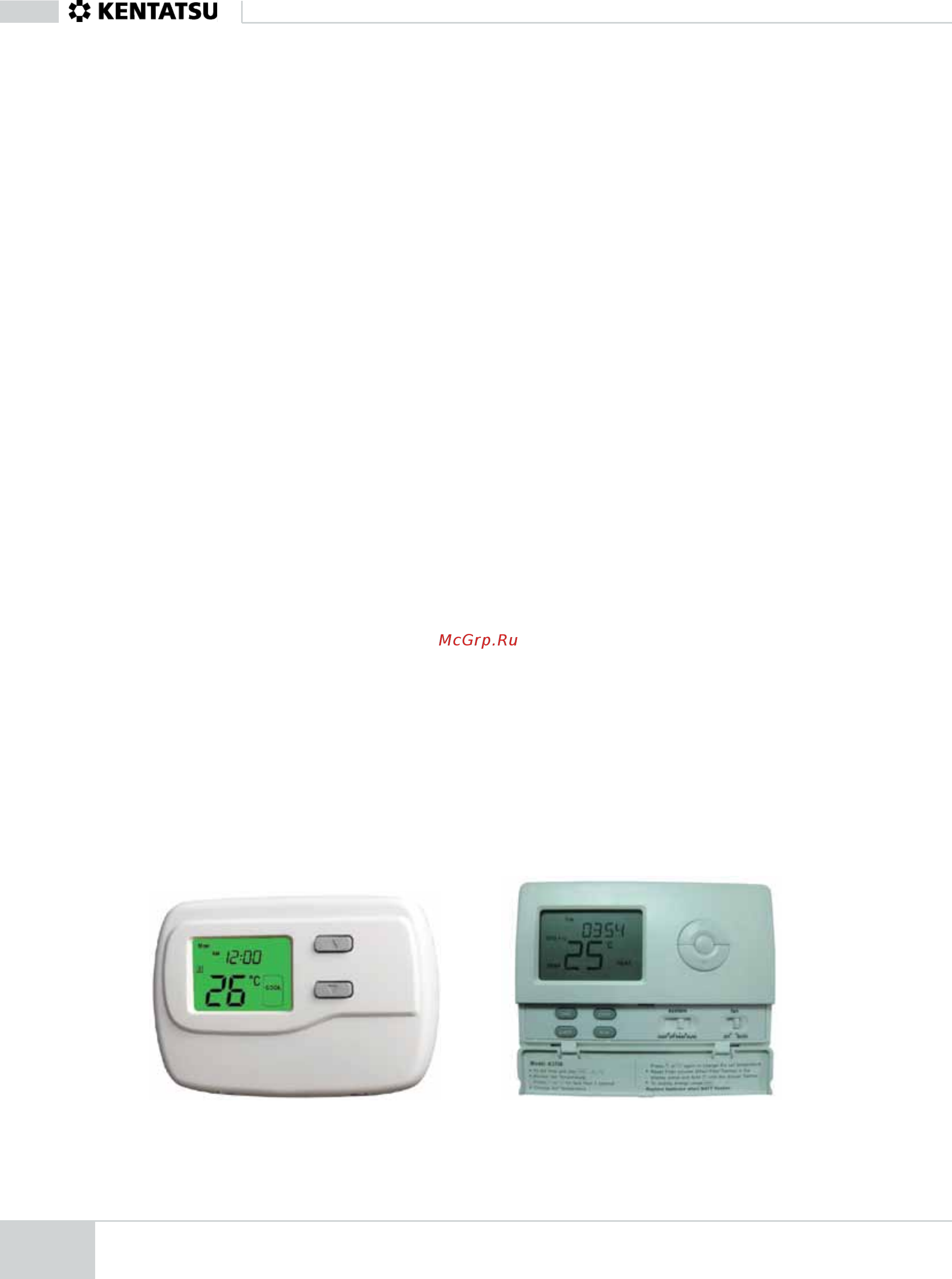

14.2. Дополнительные проводные пульты управления.
KFC-13: используется для блоков, работающих только в режиме охлаждения, в том числе при наличии вспомо-
гательного электронагревателя
KFC-14: используется для блоков, работающих в режиме охлаждения и нагрева
KFC-13 KFC-14
