KRFM
67
Крышный кондиционер
6. Кнопка сброса (скрытая).
Для нажатия этой кнопки вставьте в небольшое отверстие стержень диаметром 1 мм, после чего
произойдет сброс текущих значений параметров. Проводной пульт управления перейдет в исходное
состояние.
7. Кнопка ВКЛ./ВЫКЛ.
После нажатия этой кнопки в выключенном состоянии отобразится соответствующий индикатор, включится
проводной пульт управления и произойдет передача информации о настройках на плату внутреннего блока.
При нажатии этой кнопки во включенном состоянии индикатор будет скрыт, а также произойдет отправка
команды. Если задано включение или выключение по таймеру, данная настройка будет отключена с
последующей отправкой команды на выключение блока.
8. Кнопка регулировки .
Служит для увеличения заданного значения температуры воздуха в помещении. При нажатии и удержании
этой кнопки заданное значение температуры увеличивается на один градус за 0,5 секунды.
9. Кнопка регулировки .
Служит для уменьшения заданного значения температуры воздуха в помещении. При нажатии и удержании
этой кнопки заданное значение температуры уменьшается на один градус каждые 0,5 секунды.
10. Кнопка автоматического перемещения заслонок.
Первое нажатие: происходит включение автоматического перемещения заслонок; повторное нажатие:
происходит выключение автоматического перемещения заслонок. Применимо к некоторым моделям с
функцией автоматического перемещения заслонок.
11. Кнопка включения экономного режима.
После нажатия этой кнопки внутренний блок переключается в режим экономной работы. Повторное
нажатие этой кнопки позволяет выйти из режима экономной работы (может отсутствовать в некоторых
моделях).

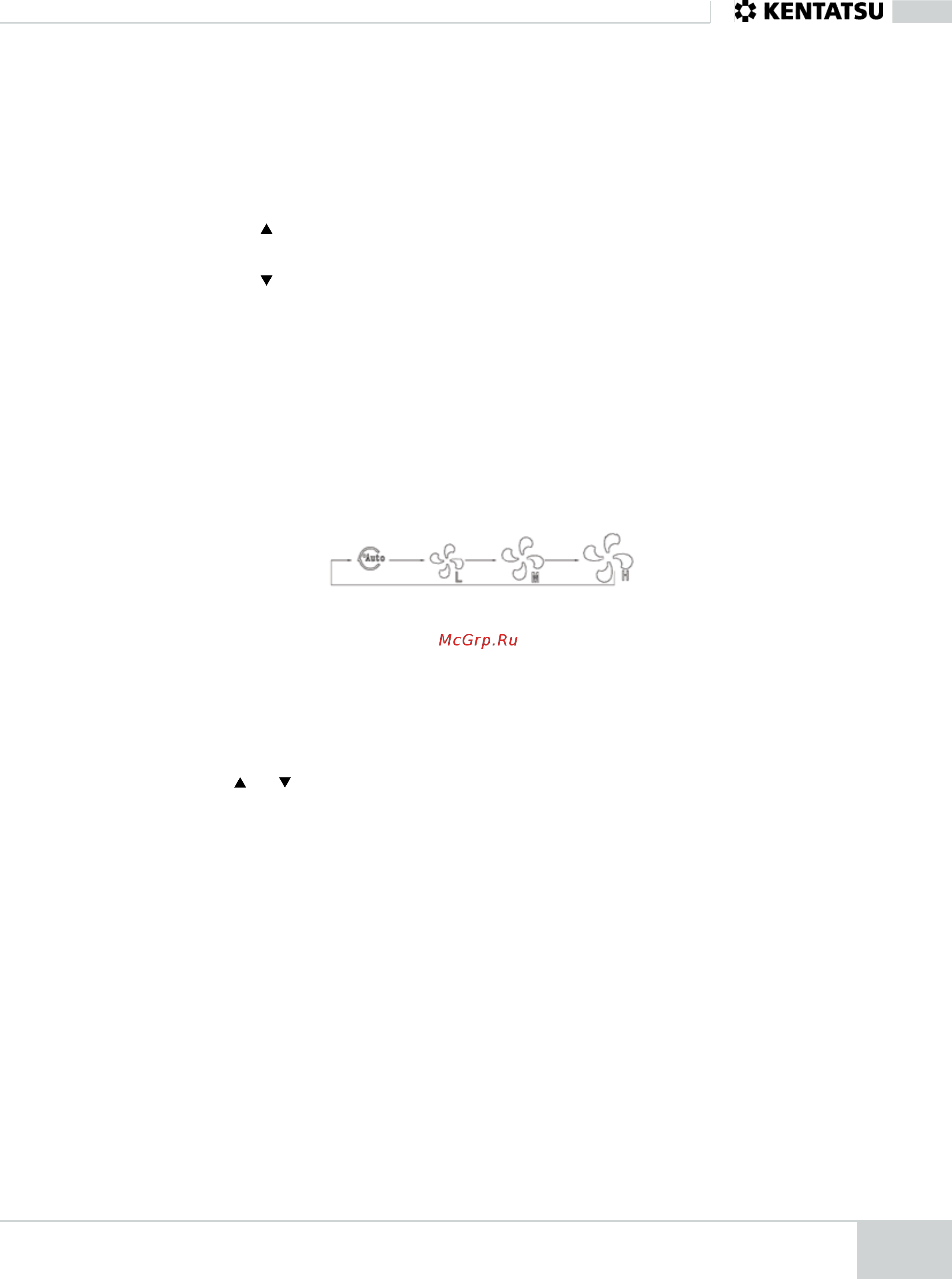

12. Кнопка изменения частоты вращения вентилятора.
Последовательное нажатие этой кнопки позволяет циклически переключаться между различными
скоростями вращения вентилятора в следующем порядке.
13. Кнопка блокировки (скрыта).
После нажатия кнопки «LOCK» [БЛОКИРОВКА] все текущие настройки блокируются. Пульт управления
реагирует только на нажатие кнопки «LOCK» [БЛОКИРОВКА] (остальные кнопки отключены). Используйте
режим блокировки для предотвращения случайного изменения настроек. Нажмите кнопку «LOCK»
[БЛОКИРОВКА] еще раз, если необходимо отключить режим блокировки.
7. ВАРИАНТЫ ЭКСПЛУАТАЦИИ
РАБОТА В АВТОМАТИЧЕСКОМ РЕЖИМЕ
Включите электропитание, после чего начнет мигать индикатор работы внутреннего блока.
1. Нажмите кнопку «MODE» [РЕЖИМ], а затем выберите автоматический режим работы.
2. Нажмите кнопку
или , чтобы задать необходимое значение температуры (обычно в диапазоне от +17 до
+30 °C).
3. После нажатия кнопки включения/выключения начнет светиться индикатор работы, и кондиционер пере-
ключится в автоматический режим работы, при этом вентилятор внутреннего блока также начинает ра-
ботать в автоматическом режиме, который недоступен для изменения. На ЖК-индикаторе отображается
символ автоматического режима. Повторное нажатие кнопки включения/выключения позволяет отключить
автоматический режим.
4. В автоматический режиме доступно включение экономного режима.
РАБОТА В РЕЖИМЕ ОХЛАЖДЕНИЯ, НАГРЕВА ИЛИ ВЕНТИЛЯЦИИ
1. С помощью кнопки «MODE» [РЕЖИМ] выберите один из режимов: COOL [ОХЛАЖДЕНИЕ], HEAT [НАГРЕВ]
или FAN ONLY [ТОЛЬКО ВЕНТИЛЯЦИЯ].
2. Задайте необходимое значение температуры, используя кнопки настройки температуры.
3. Нажмите кнопку «FAN SPEED» [ЧАСТОТА ВРАЩЕНИЯ ВЕНТИЛЯТОРА], чтобы выбрать высокую, среднюю,
низкую или автоматическую скорость.
4. После нажатия кнопки включения/выключения начнет светиться индикатор включения внутреннего блока,
который работает в выбранном режиме. Повторное нажатие кнопки включения/выключения позволяет от-
ключить выбранный режим.
Примечание:
В режиме вентиляции настройка температуры недоступна.
