KRFM
27
Крышный кондиционер

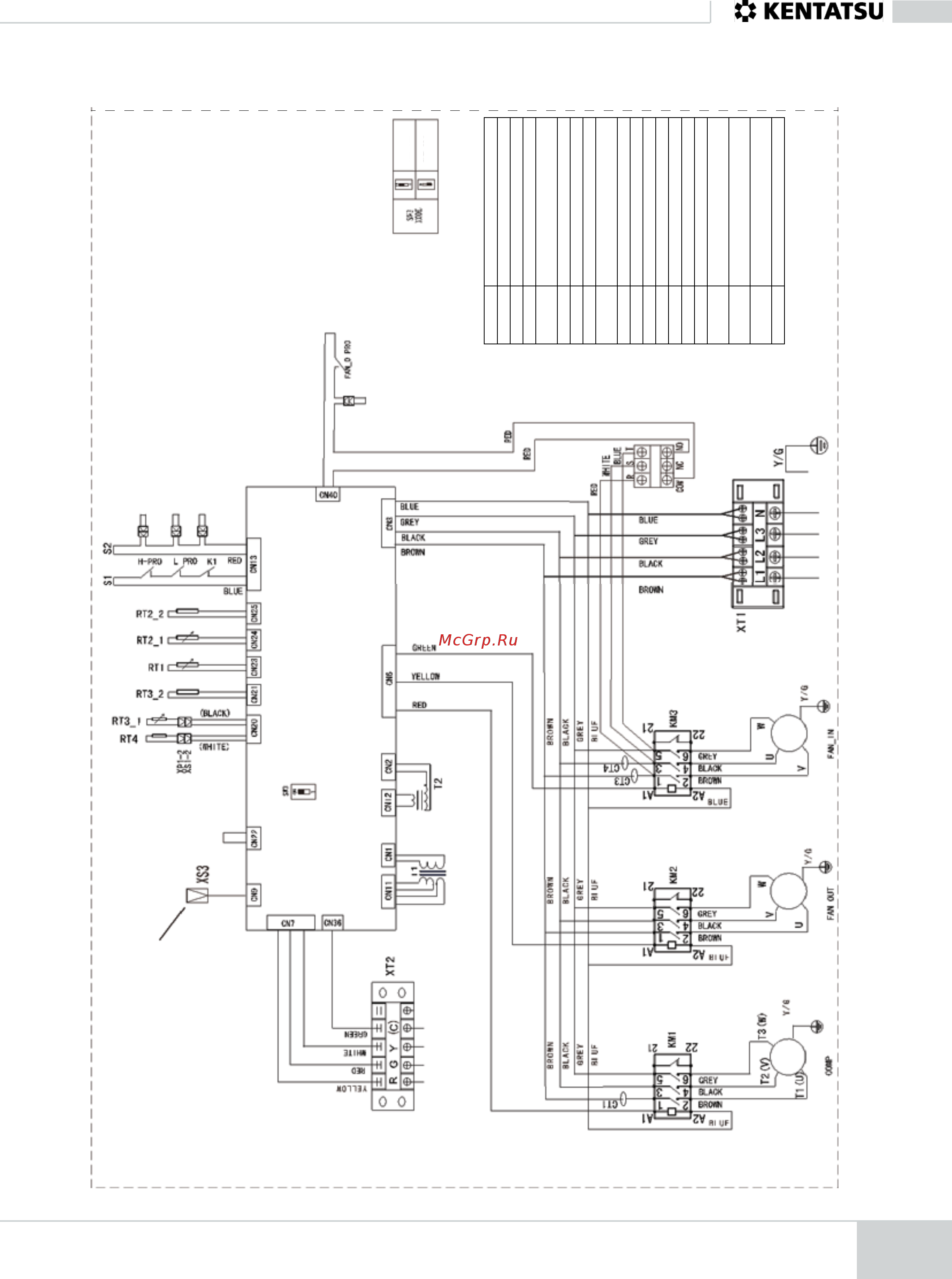

7.4. Модель 10 т
KRFM350CFAN3
ПОДКЛЮЧАЕТСЯ К KWC-22
ГЛАВНАЯ ПЛАТА
ЭЛЕКТРОПИТАНИЕ
РЕЛЕ ЗАЩИТЫ
ИСТОЧНИКА
ЭЛЕКТРОПИТАНИЯ
К ПРОВОДНОМУ ПУЛЬТУ
УПРАВЛЕНИЯ
КОД НАЗВАНИЕ КОМПОНЕНТА
COMP КОМПРЕССОР
FAN_ OUT ВЕНТИЛЯТОР НАРУЖНОГО БЛОКА
FAN_IN ВЕНТИЛЯТОР ВНУТРЕННЕГО БЛОКА
KM1, KM2,
KM3
КОНТАКТОР
T1, T2 ТРАНСФОРМАТОР
CT1, CT3, CT4 КАТУШКА ИНДУКТИВНОСТИ
XT1 4-КОНТАКТНЫЕ КЛЕММЫ
XT 2 МАЛАЯ ПЯТИКОНТАКТНАЯ КЛЕММНАЯ
КОЛОДКА
RT3_1 ДАТЧИК ТЕМПЕРАТУРЫ ТРУБЫ
RT4 ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖН. ВОЗД.
H-PRO РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
L-PRO РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
XS1-2 РАЗЪЕМЫ
XP1-2 РАЗЪЕМЫ
K1 РЕЛЕ ТЕПЛОВОЙ ЗАЩИТЫ
RT1 ДАТЧИК ТЕМПЕРАТУРЫ ВНУТРИ ПО-
МЕЩЕНИЯ
RT2_1 ДАТЧИК ТЕМПЕРАТУРЫ ТРУБЫ ВНУТР.
БЛОКА
FAN_0-PRO ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА
НАРУЖНОГО БЛОКА
RT2_2, RT3_2 РЕЗИСТОР 10 кОм
KWC-22
KFC-13
