KRFM
6
Крышный кондиционер
Если контрольная температура опускается ниже определенного значения, происходит снижение
производительности в режиме охлаждения. Однако изменение производительности возможно только при
условии нахождения заданной температуры в допустимом диапазоне. Изменение производительности
ограничивается таймером задержки переключения между ступенями компрессора. Благодаря
такому ограничению компрессоры защищены от частых включений и колебаний температуры вблизи
теплообменников.
3.2 Конденсатор
В результате использования тонких ребер обеспечивается высокоэффективный теплообмен на
конденсаторе, что значительно уменьшает потери энергии.
3.3 Испаритель
Использование высокоэффективных сверхтонких ребер и внутреннего рифленого медного трубопровода
позволяет повысить производительность испарителей с одновременным снижением уровня шума во время
их работы.
3.4 Тепловая изоляция внутреннего блока
Тепловая изоляция внутреннего блока позволяет уменьшить потери тепла.
3.5 Контроль и система циркуляции хладагента
Имеются две независимые системы циркуляции хладагента. Производительность регулируется
автоматически с учетом нагрузки, что позволяет системе управления экономить энергию в условиях
пониженной мощности.
4. Дополнительные возможности
4.1 Эксплуатация при высокой температуре
Благодаря своей конструкции кондиционер может эксплуатироваться при высокой температуре
окружающей среды – до +52 °C.
4.2 Мощный воздушный поток
Принудительная циркуляция большого объема воздуха, поступающего из впускного отверстия, реализуется
с помощью вентилятора конденсатора.
4.3 Минимальный объем монтажных работ
Быстрота и малые затраты на проведение монтажа достигаются за счет упрощения ряда операций.

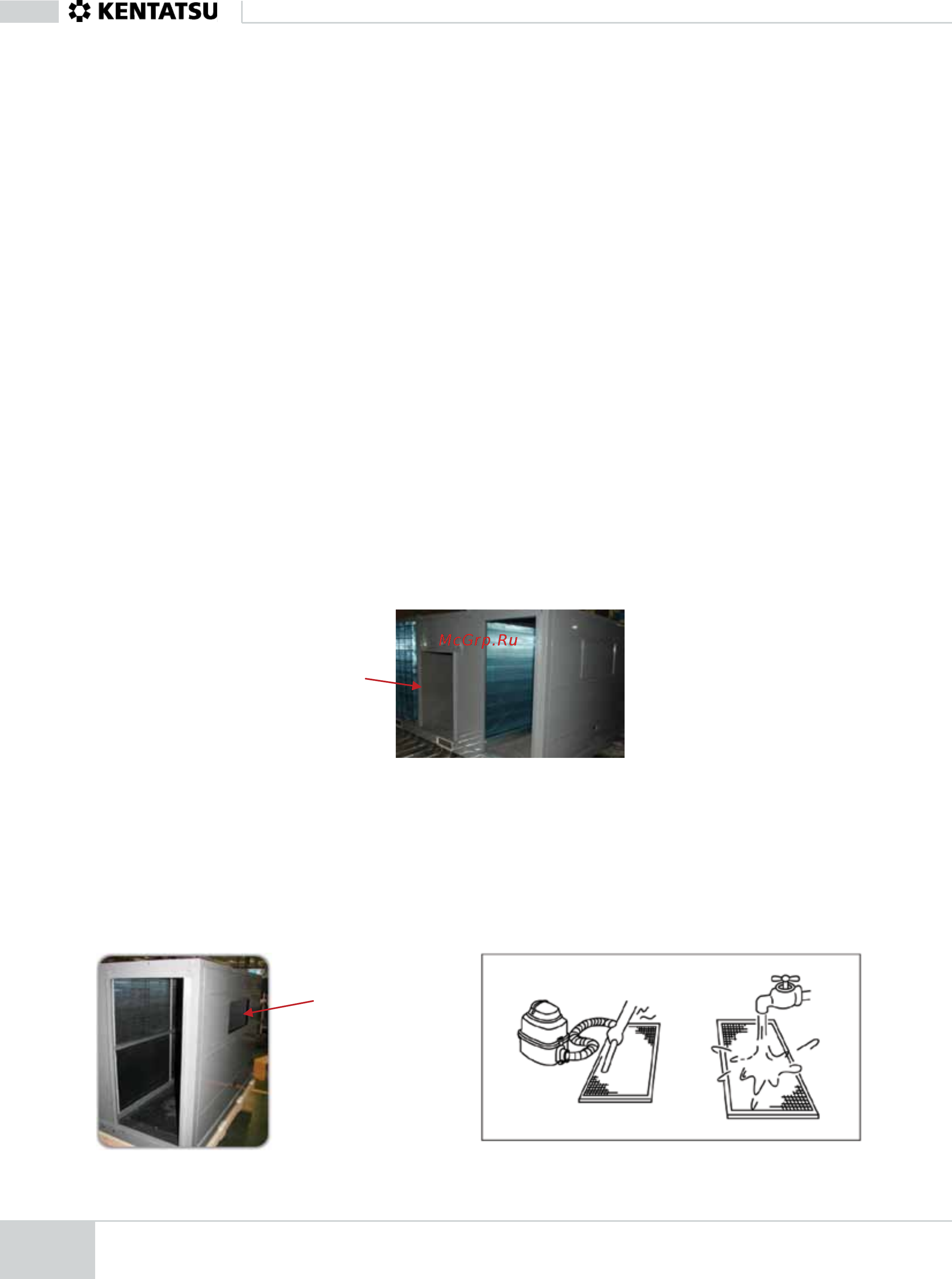

4.4 Предварительно высверленный фланец воздуховода
Фланцы предварительно подготовлены со стороны подающего и возвратного воздуховодов, поэтому можно
упростить операции соединения на месте проведения монтажных работ.
Фланец
4.5 Бесшумная работа
Шумы и вибрации эффективно уменьшены благодаря использованию герметичного компрессора новой
конструкции. Центробежный вентилятор и кожух вентилятора имеют оптимальную форму для эффективной
и малошумной работы.
5. Корпус
5.1 Наклонный дренажный поддон и дренажная труба.
5.2 Корпуса имеют отверстия для вил подъемника и подъемных строп, что способствует удобной
транспортировке.
5.3 Корпуса могут проветриваться свежим воздухом и снабжены моющимся фильтром.
Отверстие для забора
свежего воздуха
