11
Instrukcje techniczne dotyczące instalacji
URUCHOMIENIE
Przygotowanie urządzenia do pracy
Dla zagwarantowania bezpieczeństwa i właściwego
funkcjonowania kotła, jego uruchomienie powinno być
powierzone odpowiednio wykwalifi kowanemu technikowi,
posiadającemu uprawnienia zgodne z obowiązującym prawem.
Podłączenie zewnętrznego zasobnika ciepłej wody
Kocioł jest przygotowany do pracy z zestawem umożliwiającym
dostarczanie ciepłej wody użytkowej za pośrednictwem
zasobnika ciepłej wody. Kocioł jest też przygotowany do
współpracy z takim zasobnikiem w dwóch systemach „Tank”
lub „System”. Kocioł posiada przewody do podłączenia
oddzielnego zaworu trójdrożnego sterowanego elektrycznie.
W celu zasięgnięcia bardziej szczegółowych informacji należy
przeczytać książeczkę instrukcji obsługi znajdującą się na
wyposażeniu zestawu zasobnika ciepłej wody.
Napełnienie obwodów hydraulicznych
Należy postę
pować w następujący sposób:
- otworzyć zawory odpowietrzające grzejników w instalacji
centralnego ogrzewania;
- poluzować zamknięcie automatycznego zaworu
odpowietrzania pompy cyrkulacyjnej;
- otwierać stopniowo kurek napełniania kotła (nie jest w
podstawowym komplecie, ale dostarczany jako jeden z
odrębnych akcesoriów) i zamykać zawory odpowietrzające
na pierwotnym wymienniku ciepła i przy kaloryferach, jak
tylko zacznie wydostawać się z nich woda;
- zamknąć kurek napełniania kotła, kiedy ciśnienie
pokazywane na hydrometrze ma wartość 1 bara.
Włączenie gazu
Wykonać następujące czynności:
- sprawdzić, czy rodzaj dostarczanego gazu odpowiada temu,
który wskazany jest na tabliczce znamionowej kotła;
- otworzyć drzwi i okna w pomieszczeniu;
- unikać otwartego ognia i czynności powodujących iskrzenie;
- sprawdzić szczelność układu doprowadzania gazu i samego
kotła obserwując licznik gazu, początkowo przy zamkniętym
zaworze gazu w kotle, a następnie po jego otwarciu, ale bez
w
łączania płomienia (główny zawór kotła zamknięty): przez
10 minut na liczniku nie powinno pojawić się jakiekolwiek
wskazanie przepływu gazu
Podłączenie do prądu
- sprawdzić, czy napięcie i częstotliwość prądu zasilającego
zgadzają się z danymi zamieszczonymi na tabliczce
znamionowej kotła;
- sprawdzić, czy połączenie uwzględnia biegunowość L-N;
- sprawdzić skuteczność uziemienia.
Pierwsze zapalenie
1. upewnić się czy:
- korek automatycznego zaworu odpowietrzającego na pompie
cyrkulacyjnej jest odkręcony;
- wartość ciśnienia w instalacji odczytana na manometrze jest
większa niż 1 bar;
- kurek gazu jest zamknięty;
- połączenie elektryczne zostało wykonane w sposób
odpowiedni. Upewnić się w każdym przypadku, czy przewód
uziemiający, zielono-żół
ty jest podłączony do dobrego systemu
uziemiającego.
W celu odpowietrzenia instalacji należy wykonać następujące
czynności:
- przestawić gałkę „A” na ściance czołowej panelu sterowania
na pozycję” I” (włączone). Pompa kotła zaczyna pracować i
następują cztery kolejne próby zapalenia palnika. Po czwartej
próbie system elektroniczny blokuje pracę kotła, ponieważ nie
jest włączony dopływ gazu, co sygnalizowane jest zapaleniem
się diody „H”, a w okienku wyświetlacza pokazuje się kod
błędu A01.
- pozwolić pracować pompie aż do usunięcia całego powietrza
z instalacji.
- usunąć powietrze z grzejników;
- sprawdzić ciśnienie w instalacji i, jeśli by się zmniejszyło,
dodać do niej wody tak, aby ponownie osiągnęło wartość 1
bara.
2. Sprawdzić drożność przewodów odprowadzania spalin.
3. Upewnić się czy ewentualne wloty powietrza do pomieszczenia
(konieczne przy instalacjach typu B) są otwarte.
4. Otworzyć zawór gazu i sprawdzić szczelność połączeń
z kotłem obserwując, czy licznik gazu nie wykaże nawet
minimalnego przepływu. Usunąć ewentualne nieszczelności.
5. Odblokować kocioł naciskając przycisk RESET.
Palnik zapali się, a jeśli to nie nastąpi przy pierwszej próbie, należy
powtórzyć operację aż nastąpi pomyślne zapalenie palnika.
Procedura zapalenia
Ustawić gałkę ON/OFF ”A” na pozycję ”I”, zapali się dioda
”G”, po kilku sekundach kocioł jest gotowy do pracy. Palnik
zapala się, a jeśli nie nastąpi to za pierwszym razem, trzeba
usunąć powietrze z rur gazowych. Należy, więc powtórzyć te
operacje, aż nast
ąpi zapalenie się gazu.
Funcionamiento invernal y estival
Pracę w warunkach zimowych ustawia się przekręcając gałkę
centralnego ogrzewania „C” na panelu sterowania w kierunku
zgodnym ze wskazówkami zegara (zapala się lampka sygnali-
zacyjna ”G” ). Jest wówczas możliwe przy pomocy tej samej gałki
”C” regulowanie temperatury wody w obwodzie centralnego ogr-
zewania w zakresie od 420C do 820C. Przełączenie kotła z pracy
w warunkach zimowych do pracy w warunkach letnich dokonuje się
poprzez przekręcenie gałki centralnego ogrzewania ”C” w kierunku
odwrotnym do wskazówek zegara, aż pokaże ona symbol “
”.
Wyświetlenie temperatury wody zasilającej instalację grzewczą
Temperatura zasilania obwodu centralnego ogrzewania pokazywana
jest na wyświetlaczu panelu sterowania.
Funkcja Holiday
Przekręcenie gałki ”E”, umieszczonej na panelu sterowania z pozycji
C do E wyłącza ogrzewanie podłączonego ewentualnie zasobnika
ciepłej wody.

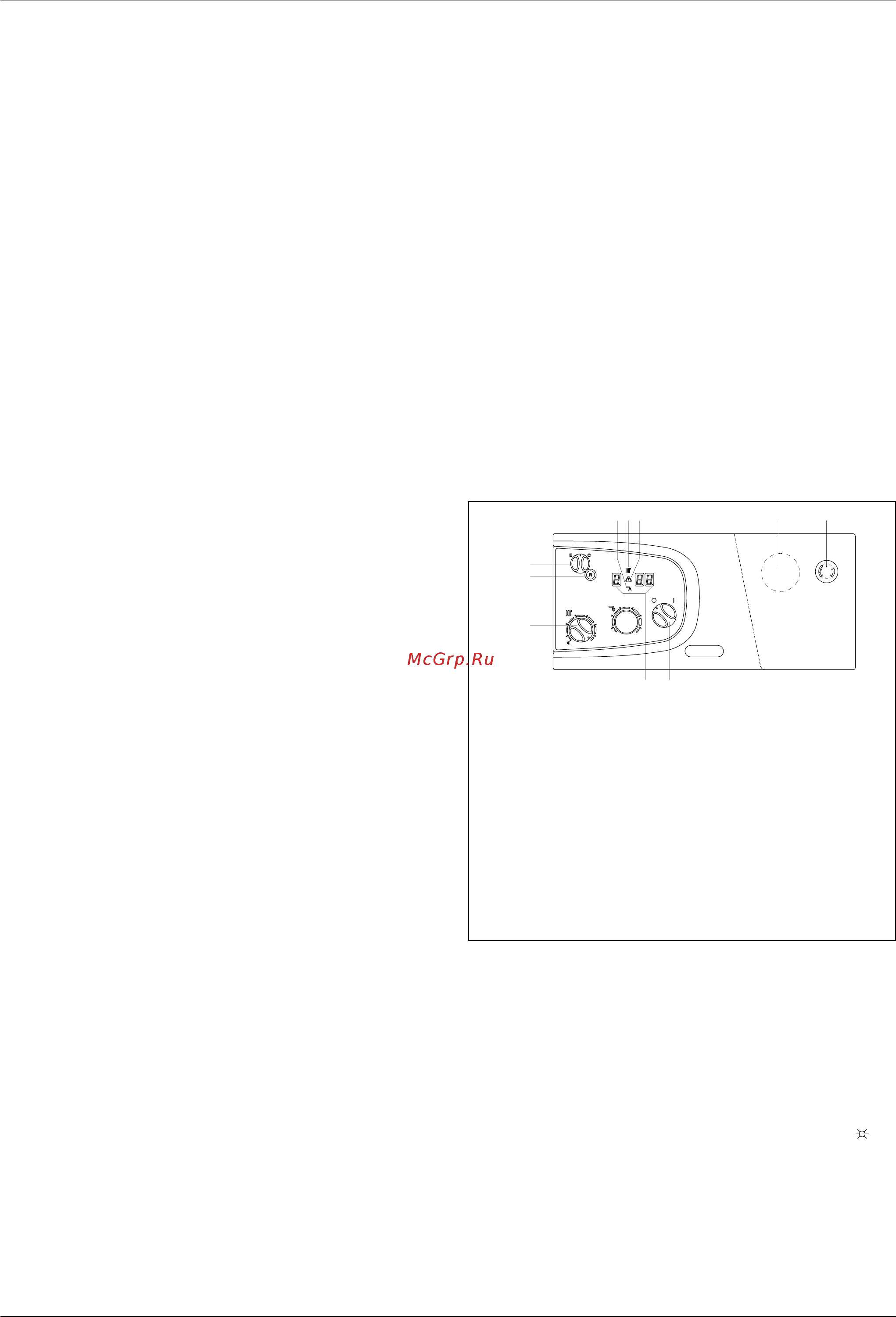

AB
C
D
E
FG I LH
Opis
A - gałka wyłącznika ON/OFF
B - okienko wyświetlacza
C - gałka regulacyjna centralnego ogrzewania
D - przycisk odblokowania reset
E - gałka włączania funkcji holiday
F - lampka sygnalizacyjna ciepłej wody użytkowej
(tylko system tank)
G - lampka sygnalizacyjna centralnego ogrzewania
H - lampka sygnalizacyjna zablokowania pracy kotła
I - miejsce na programator zegarowy
L - manometr
