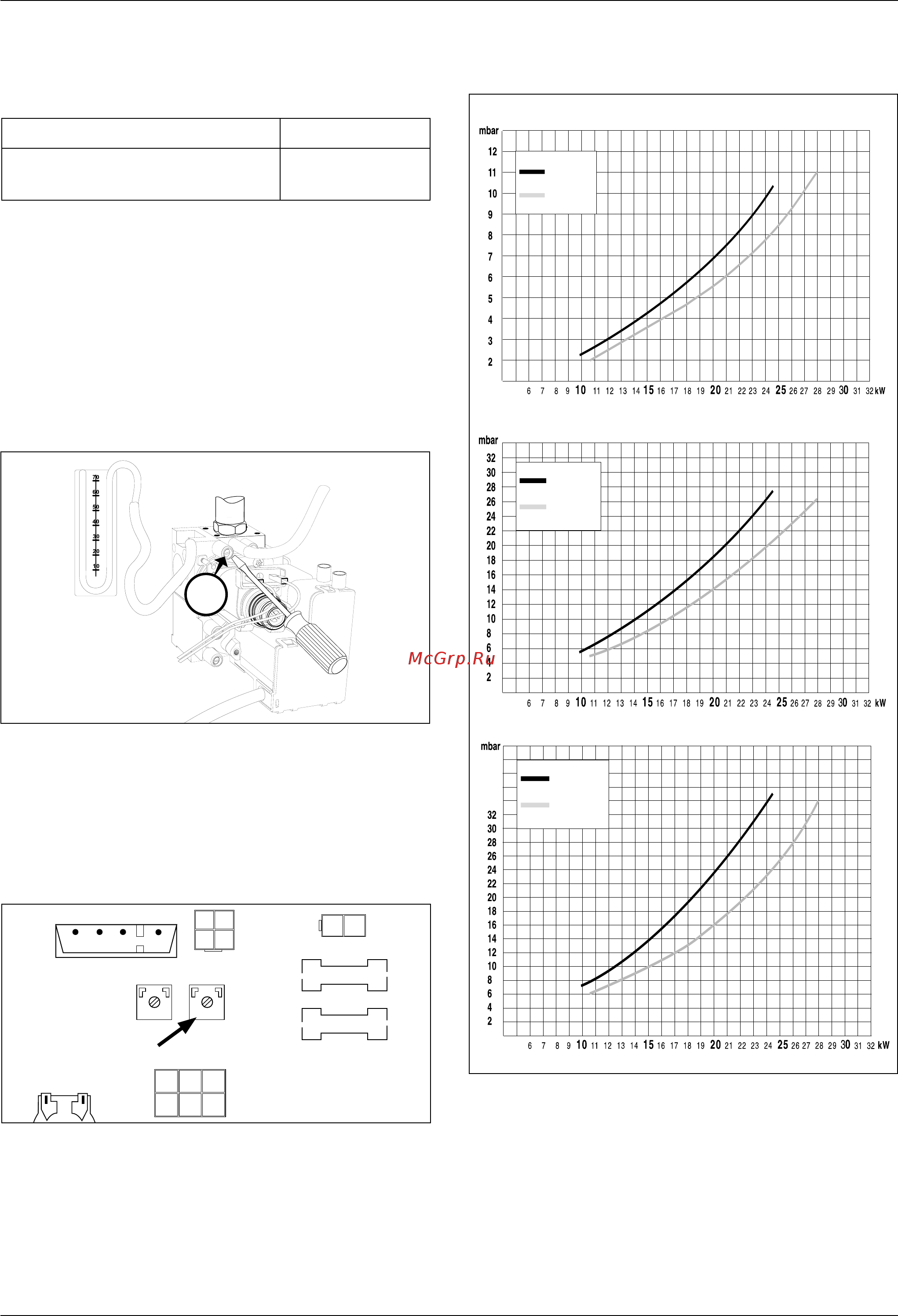

14
Instrukcje techniczne dotyczące instalacji
Regulacja opóźnienia zapłonu dla centralnego
ogrzewania.
Regulacji tej dokonuje się poprzez mikrowyłączniki SW100
znajdujące się na płytce elektronicznej.
Mikrowyłącznik 2 Ustawienie
Wybór opóźnienia zapłonu
A = 0 min.
B = 2 min.
Regulacja maksymalnej mocy centralnego ogrzewania
Tego typu regulacji dokonuje się przy użyciu potencjometru
P105 (Max.Ris.), umieszczonego na płytce elektronicznej,
który pozwala ograniczyć moc centralnego ogrzewania, aby
dostosować kocioł do zapotrzebowania na ciepło ze strony
instalacji centralnego ogrzewania.
Kocioł jest fabrycznie ustawiony na 70% (21kW przy 88%).
W celu dokonania regulacji należy postępować w następujący
sposób:
1. Odkręcić nieco śrubę „2” (rys. b) i podłączyć giętki przewód
łączący z manometrem.
2. Włączyć kocioł zgodnie z procedurą uruchomienia
centralnego ogrzewania przy maksymalnej temperaturze.
3. Regulować potencjometrem P105 (Max.Ris).,
umieszczonym na płytce elektronicznej, aż doprowadzi się
ciśnienie do wartości odpowiadającej założonej mocy.
4. Na koniec regulacji dokręcić śrubę i sprawdzić jej
szczelność.
2
(b)
FUSE
FUSE
21
3
POT. SAN.
L. ACC.
P104
P105
MAX RISC.
432 1
CN201
CN300
CN200
12
34
Wykresy pokazują związek istniejący między ciśnieniem
gazu przy palniku, a mocą kotła ustawionego na centralne
ogrzewanie.
G20
G30
G31
modello 21
modello 28
modello 21
modello 28
34
34
36
36
38
38
40
40
modello 21
modello 28
