Instrukcje techniczne dotyczące instalacji
Panel sterowania
Opis:
A - gałka wyłącznika ON/OFF
B - okienko wyświetlacza
C - pokrętło centralnego
ogrzewania
D - klawisz odblokowujący reset
E - włącznik funkcji holiday
F - lampka kontrolna
podgrzewania ciepłej wody
użytkowej (tylko typ tank)
G - lampka kontrolna włączonego
centralnego ogrzewania
H - lampka sygnalizacyjna
zablokowania pracy kotła
I - miejsce na zainstalowanie
zegara do programowania
L - manometr

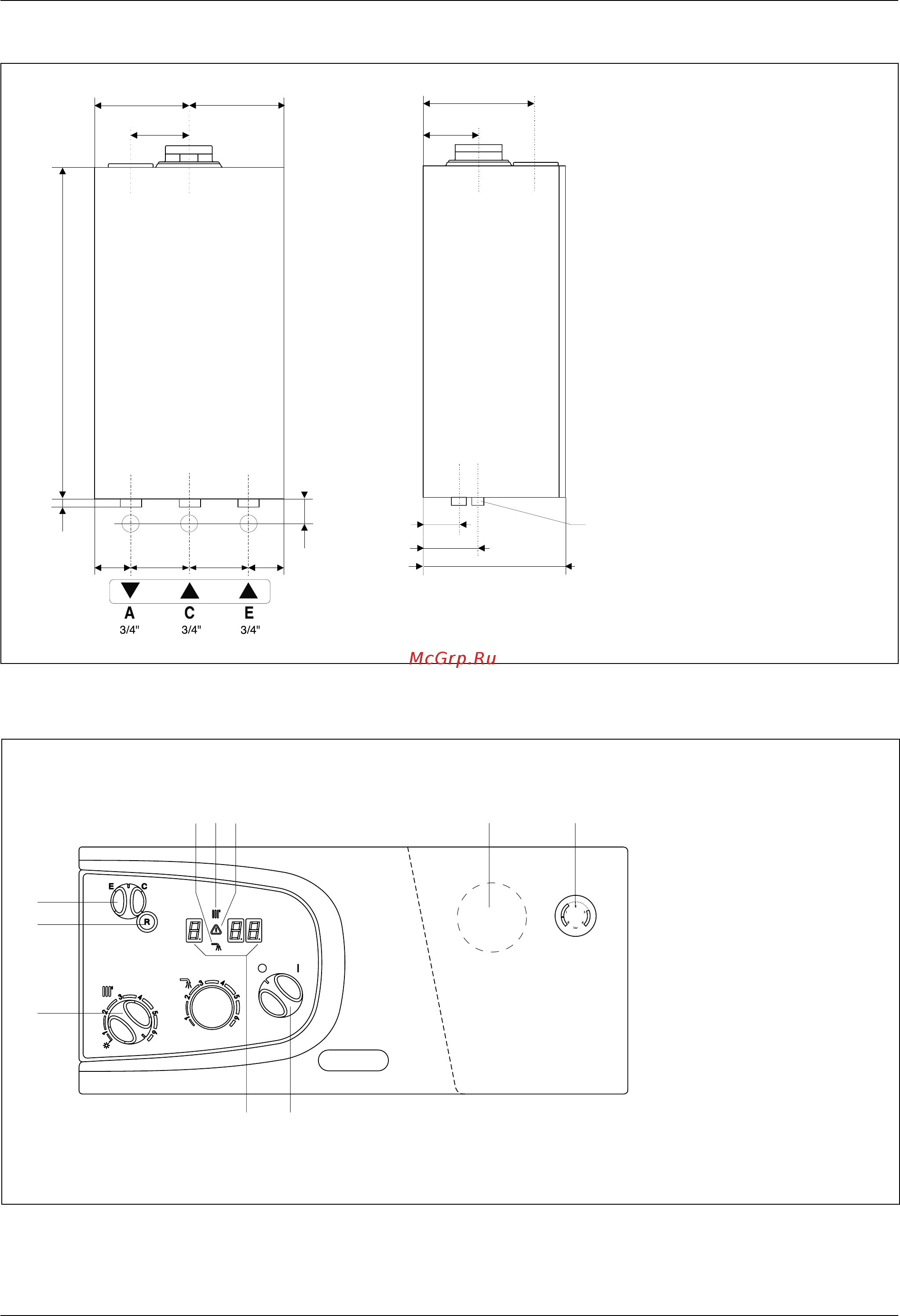

Wymiary
13268
200
130
200 237
156
100 C
120
315
132 68
42
17 700
AB
C
D
E
FG I LH
Opis:
A - zasilanie instalacji
C - doprowadzenie gazu
E - powrót z instalacji
