16
Instrukcje techniczne dotyczące instalacji
SYSTEMY ZABEZPIECZEŃ KOTŁA
Kocioł jest zabezpieczony przed wystąpieniem zakłóceń w
jego normalnej pracy, dzięki systemom kontroli wewnętrznych
dokonywanych przez układy elektroniczne. Jeśli okaże się
konieczne, mogą one doprowadzić do awaryjnego zablokowania
pracy kotła. W przypadku takiego awaryjnego wyłączenia zostaje

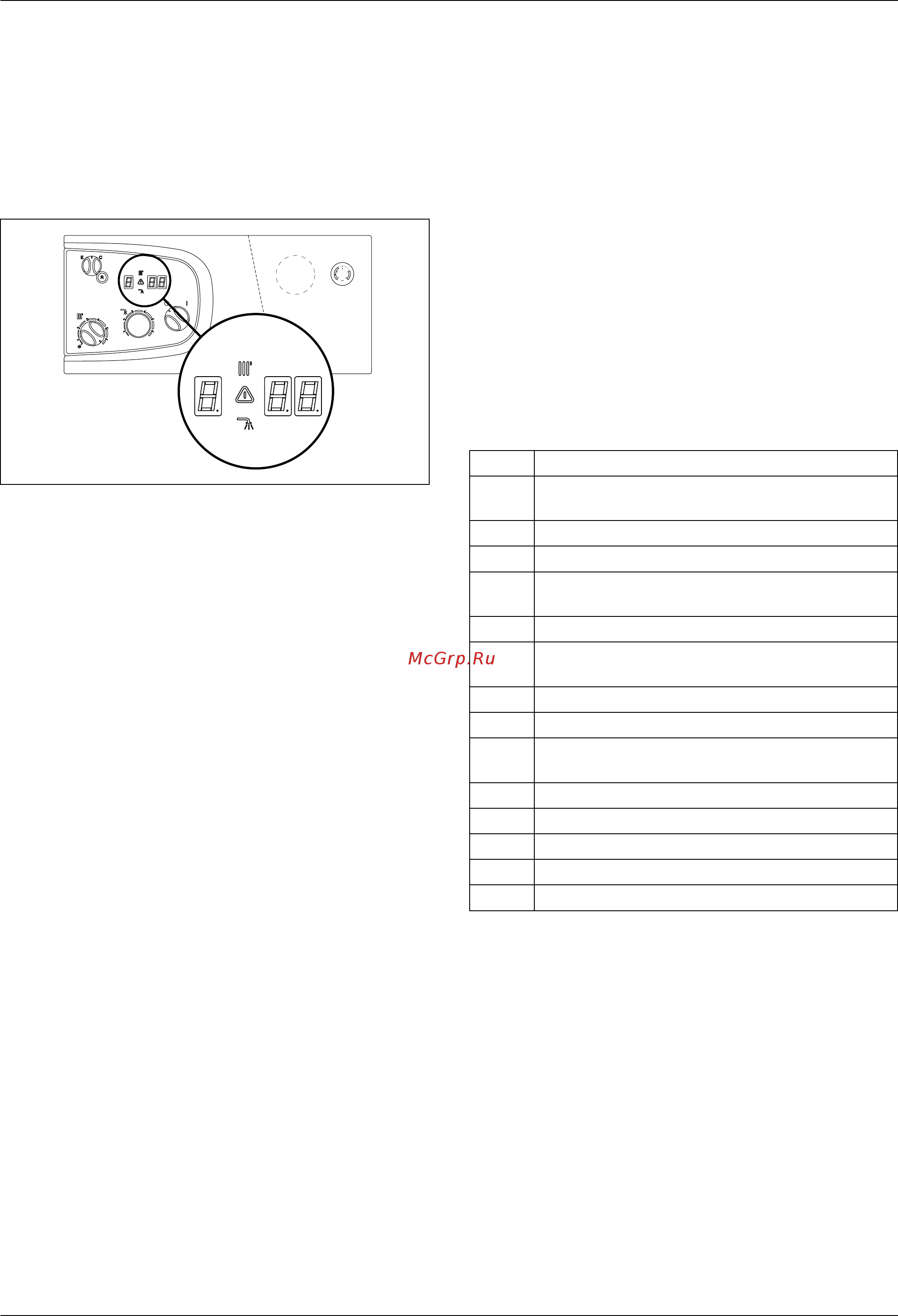

wyświetlany w okienku panelu sterowania kod odnoszący się do
rodzaju zatrzymania i przyczyny, która do niego doprowadziła.
Mogą wystąpić dwa rodzaje awaryjnego przerwania pracy.
Przerwanie pracy ze względów bezpieczeństwa
Ten typ awarii, sygnalizowany na wyświetlaczu symbolem
E, jest typu ”przejściowego”, co oznacza, że praca kotła
zostaje automatycznie podjęta po ustąpieniu przyczyny, która
spowodowała jego wyłączenie. Faktycznie, jak tylko zostaną
przywrócone normalne warunki pracy, kocioł ponownie
włącza się i podejmuje swoją normalną funkcję. W czasie
zatrzymania ze względów bezpieczeństwa mo
żna jednak
podjąć próbę uruchomiania kotła poprzez wyłączenie go i
ponowne włączenie gałką ON/OFF, znajdującą się na panelu
sterowania. W przypadku wystąpienia awarii oznaczonej E02
sprawdzić, czy ciśnienie wody w instalacji jest wyższe od 1
bar.
Zablokowanie dalszego funkcjonowania
Te typ awarii, któremu towarzyszy w okienku wyświetlacza
symbol A, a także zapalona lampka sygnalizacyjna ”Δ”, nie
jest typu ”przejściowego”, co oznacza, że takie zablokowanie
nie zostaje automatycznie cofnięte. W tym przypadku
kocioł nie podejmie automatycznie pracy, ale będzie musiał
być ręcznie odblokowany poprzez naciśnięcie przycisku
RESET. Po kilku próbach odblokowania, jeśli problem by się
powtórzył, konieczna jest interwencja personelu technicznego
o odpowiednich kwalifi kacjach.
Ważne
Jeśli zablokowanie kotła powtarza się często, zaleca się
zgłoszenie usterki do autoryzowanego Centrum Obsługi
Technicznej. Z powodów bezpieczeństwa kocioł pozwala
na ograniczoną liczbę prób odblokowania (użycia przycisku
RESET), a mianowicie maksymalnie 5 razy w ciągu 15 minut.
Pojedyncze lub sporadyczne zablokowania awaryjne nie
powinny stwarzać problemów.
Zabezpieczenie przed zamarzaniem
Kocioł wyposażony jest w specjalny układ, który uaktywnia
pompę cyrkulacyjną w systemie pracy centralnego ogrzewania,
jeśli temperatura spadnie poniżej 8°C i podtrzymuje cyrkulację,
aż temperatura osiągnie 9°C. Jeśli natomiast temperatura
spadnie poniżej 3°C, zapala się palnik i pracuje przy minimalnej
mocy aż do osiągnięcia przez wodę temperatury 33°C. Takie
zabezpieczenie jest aktywne zarówno przy podgrzewaniu
wody użytkowej, jak i przy ustawieniu kotła na centralne
ogrzewanie.
Ten system zabezpieczający działa tylko wtedy, kiedy oprócz
sprawnie działającego kotła:
- ciśnienie w instalacji jest wystarczające
- kocioł jest zasilany elektrycznie
- dostarczany jest gaz.
Zabezpieczenie pompy cyrkulacyjnej
Dla ochrony pompy cyrkulacyjnej i dla uniknięcia jej
zablokowania, system kotła przewiduje jej włączenie co 21
godzin, począwszy od ostatniego pobrania ciepłej wody i/lub
od działania grzewczego kotła przez 20 sekund.
Tabela zbiorcza kodów awarii
wyświetlacz
opis
E 02
Zadziałanie zabezpieczenia pompy cyrkulacyjnej
– brak ciśnienia wody
E 04 Otwarty obwód sondy ciepłej wody (TANK)
E 05 Zwarcie sondy ciepłej wody (TANK)
E 06
Otwarty obwód sondy na wyjściu do instalacji
grzewczej
E 07 Zwarcie sondy na wyjściu do instalacji grzewczej
E 20
Pojawienie się płomienia przy zamkniętym
zaworze gazu
E 33 Termostat spalin rozwarty
E 34 Zadziałanie sondy spalin / sonda spalin rozwart
E 99
Przekroczona liczba dozwolonych prób
odblokowania awaryjnego
A 01 Brak zapłonu palnika
A 03 Przekroczenie temperatury (przegrzew)
A 97 Logiczne zakłócenie funkcjonowania
A 98 Logiczne zakłócenie funkcjonowania
A 99 Logiczne zakłócenie funkcjonowania
