6
Instrukcje techniczne dotyczące instalacji
INSTALACJA
Uwagi przed zainstalowaniem
Kocioł służy do podgrzewania wody do temperatur niższych od
punktu wrzenia.
Powinien on być podłączony do instalacji grzewczej o takich
wymiarach, które odpowiadałyby parametrom technicznym i
mocy kotła.
Przed podłączeniem kotła konieczne jest:
- staranne przepłukanie rur instalacji w celu usunięcia
ewentualnych resztek po gwintowaniu, spawaniu, lub też
zanieczyszczeń które mogłyby wpływać na prawidłowe
działanie kotła;
- sprawdzić, czy kocioł ustawiony jest na taki rodzaj gazu, jaki
jest aktualnie do dyspozycji (przeczytać informację na etykiecie
opakowania i na tabliczce z parametrami kotła);
- sprawdzić, czy przewód kominowy nie jest zatkany i czy nie są
do niego podłączone inne urządzenia, poza przypadkami, kiedy
jest on specjalnie przystosowany do obsługi kilku użytkowników
zgodnie z tym co przewidują obowiązujące normy;
- sprawdzić, czy w przypadku podłączenia się do wcześniej
istniejących kominów, zostały one dokładnie wyczyszczone i
nie zawierają złogów sadzy, które po ewentualny odpadnięciu
mogłyby przesłonić otwór, którym przepływają spaliny,
stwarzając tym samym zagrożenie,
- sprawdzić, czy w przypadku podłączenia do kominów o
nieodpowiednich parametrach, zostały one zaopatrzone
wewnątrz w odpowiednie kanały;
- w przypadku wody o szczególnie dużej twardości będzie
występowało ryzyko gromadzenia się kamienia, co w
konsekwencji zmniejszy skuteczność działania niektórych
elementów kotła.
Urządzenia typu B 11 bs, (kotły z otwartą komorą spalania,
przewidziane do podłączenia do przewodów odprowadzających
produkty spalania na zewnątrz pomieszczenia) pobierają
powietrze bezpośrednio
z otoczenia, gdzie są zainstalowane. Przy odprowadzaniu
spalin wykorzystuje się naturalny ciąg kominowy.
Tego typu kotły nie mogą być więc instalowane w pomieszczeniach,
które nie spełniałyby zalecanych przepisami wymogów
wentylacji. Kocioł powinien być przymocowany do pełnej ściany
tak, aby niemożliwy był dostęp do podzespołów elektrycznych
znajdujących
się pod napięciem, przez otwór w ramie nośnej niezabudowany
od tyłu. Aby zapewnić prawidłowe działanie urządzenia, miejsce
jego zainstalowania powinno się zabezpieczyć przed spadkami
temperatury poniżej wartości granicznych i chronią przed
czynnikami
atmosferycznymi. Przy wyborze miejsca należy uwzględnić
pozostawienie wokół urządzenia pewnej wolnej przestrzeni
technicznej w celu zapewnienia łatwego dostępu podczas
czynności obsługi.
Kocioł typu B11 może być zainstalowany wyłącznie w
pomieszczeniu, które posiada wentylację zgodne z obowiązującymi
przepisami.
UWAGA
W pobliżu kotła nie powinna znajdować się żadna substancja
palna.
Należy upewnić się, czy pomieszczenie zainstalowania kotła i
sieci czynników energetycznych, do których ma być podłączony,
odpowiadają obowiązującym przepisom.
Jeśli w pomieszczeniu zainstalowania kotła są obecne w
powietrzu pyły lub pary substancji agresywnych, należy zapewnić
niezależne doprowadzenie powietrza do palnika.
Instalacja kotła i jego pierwsze zapalenie powinno być wykonane
zgodnie z krajowymi przepisami przez osoby posiadające
odpowiednie kwalifi kacje ze zwróceniem
uwagi na lokalnie obowiązujące ograniczenia ze strony instytucji
odpowiedzialnych za zdrowie publiczne i higienę.

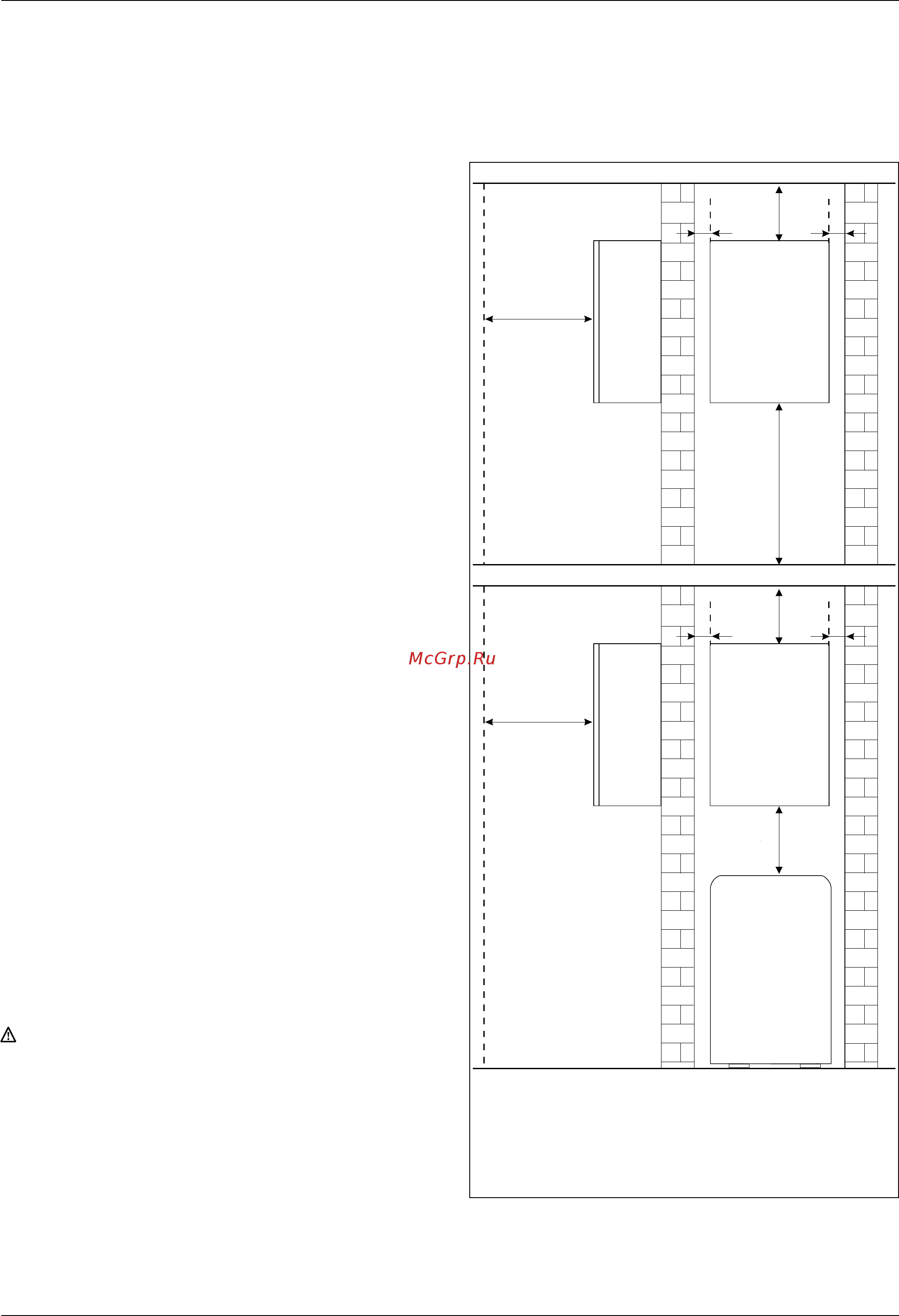

Minimalne odległości
W celu zapewnienia łatwego dostępu podczas okresowej obsługi
i konserwacji kotła, należy zachować minimalne odstępy wokół
niego, jak to pokazano na rysunkach poniżej.
Kocioł powinien być zainstalowany zgodnie z regułami techniki
przy użyciu poziomicy.
D
B
B
D
B
B
A
C
A
E
A = 450 mm
B = 60 mm
C = 300 mm
D = 450 mm
E = 350 mm
