12
Instrukcje techniczne dotyczące instalacji

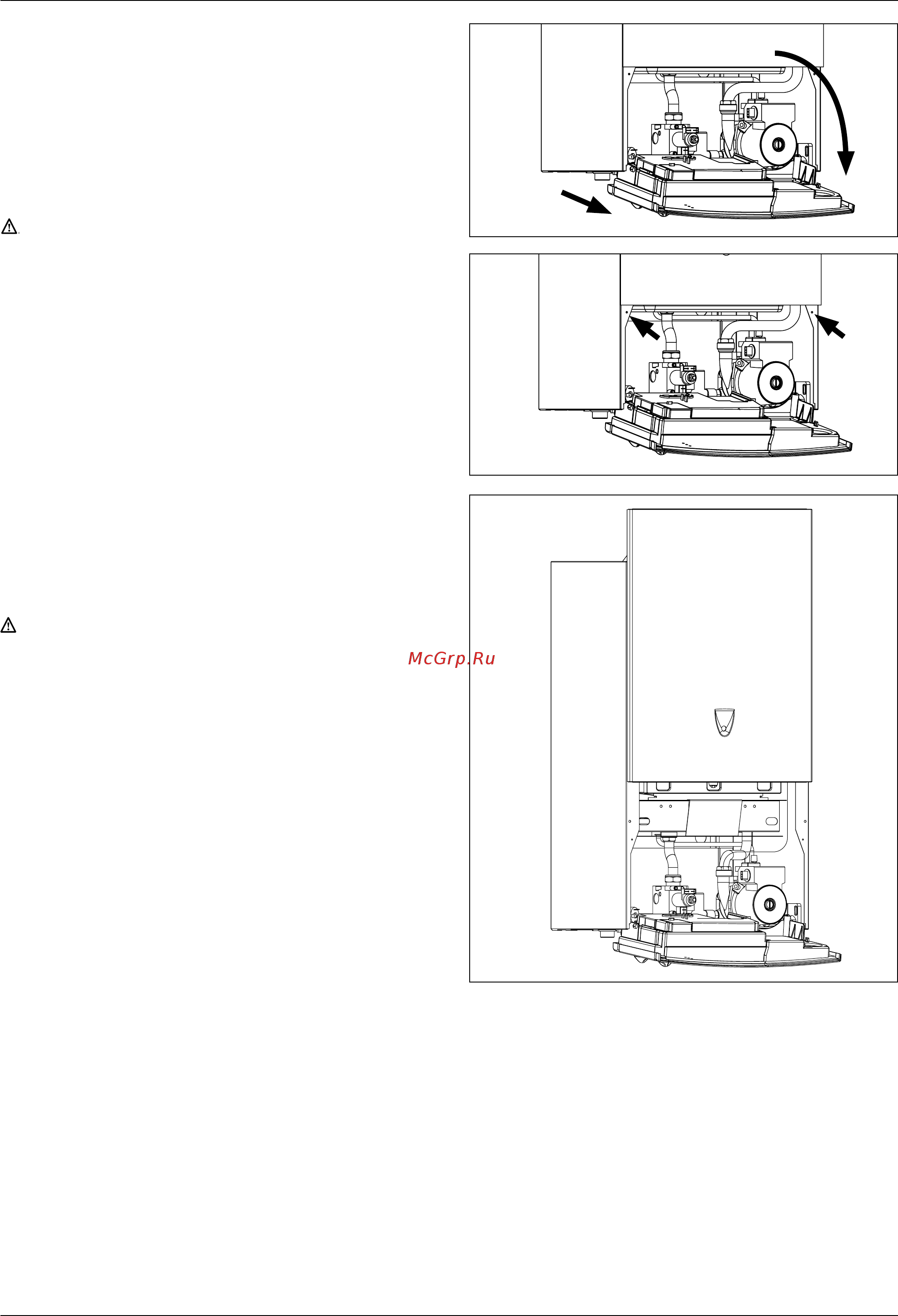

Instrukcje związane z otwarciem pokrywy kotła i
przeglądem jego elementów wewnętrznych
Przed jakąkolwiek pracą związaną z kotłem należy odłączyć
on niego zasilanie elektryczne.
1. odkręcić śruby mocujące panel sterowania umieszczone
w jego dolnej części, przekręć panel sterowania ku dołowi
ciągnąc go lekko naprzód,
2. zdemontować ściankę czołową kotła, odkręcając dwa
wkręty znajdujące się z przodu w dolnej jej części,
3. podnieść ściankę czołową obudowy kotła i wysunąć ją z
kołków utrzymujących ją w centralnym poło
żeniu,
1
2
UWAGA
Zabezpieczyć przy pomocy odpowiedniego materiału w cza-
sie prac samo urządzenie i przestrzeń w jego pobliżu.
Manipulować kotłem i jego elementami z należytą
ostrożnością.
Używać podczas prac odzieży ochronnej i indywidualnych
środków zabezpieczających.
Operacje przeprowadzane wewnątrz urządzenia powinny
być wykonywane z odpowiednią ostrożnością, aby uniknąć
skaleczeń o zaostrzone krawędzie.
3
POŁĄCZENIE Z PRZEWODAMI ODPROWADZANIA
SPALIN
Kocioł musi być podłączony do systemu odprowadzenia spalin
zgodnych z obowiązującymi przepisami.
WAŻNE
Przewody odprowadzające spaliny nie moga mieć kontaktu
ani być w bliskości z materiałami łatwopalnymi i przechodzić
prze struktury budynku lub ścian wykonanych z materiałów
łatwopalnych
UWAGA
Upewnić się czy przekroje odprowadzenia spalin i wentylacji
nie są zatkane. Upewnić się czy przewody odprowadzające
spaliny nie mają nieszczelności.
