Ariston MicroGenus Plus System 21 RI [3/56] Instrukcje techniczne dotyczące instalacji
![Ariston MicroGenus Plus System 28 RI [3/56] Instrukcje techniczne dotyczące instalacji](/views2/1406457/page3/bg3.png)
3
Instrukcje techniczne dotyczące instalacji
1
2
3
4
5
6
7
8
9
11
12
14
16
17
15
13
10

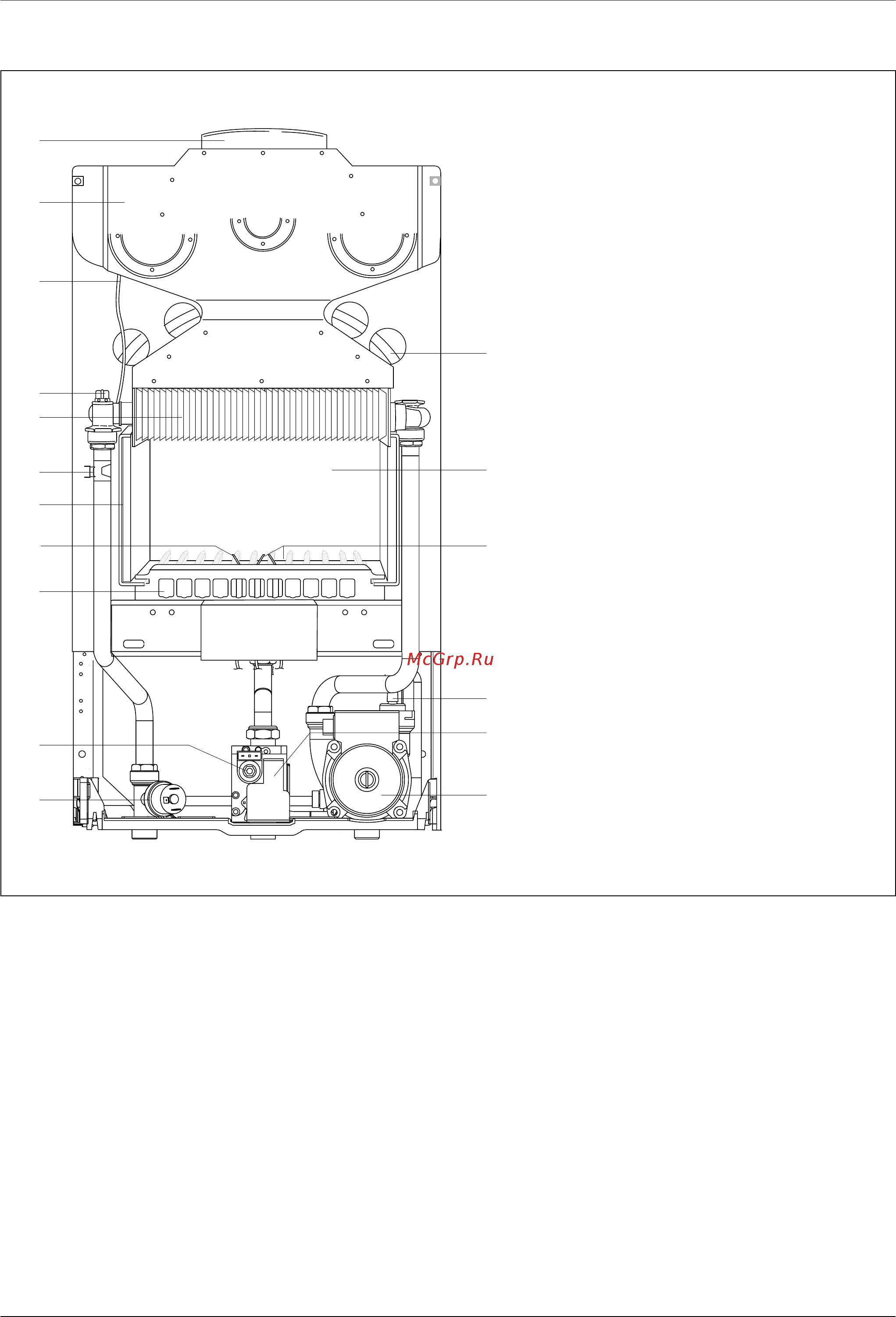

Opis produktu - widok ogólny
Opis:
1. kolektor odprowadzania spalin
2. Okap spalin
3. Sonda spalin
4. termostat przegrzewu
5. pierwotny wymiennik ciepła
6. sonda na wyjściu centralnego
ogrzewania
7. komora spalania
8. elektroda jonizacyjna
9. palnik
10. zawór gazowy
11. presostat minimalnego ciśnienia
12. pompa cyrkulacyjna
13. iskrownik
14. odpowietrznik
15. elektroda zapłonowa
16. izolacja ceramiczna ( od tyłu)
17. zbiornik wyrównawczy
