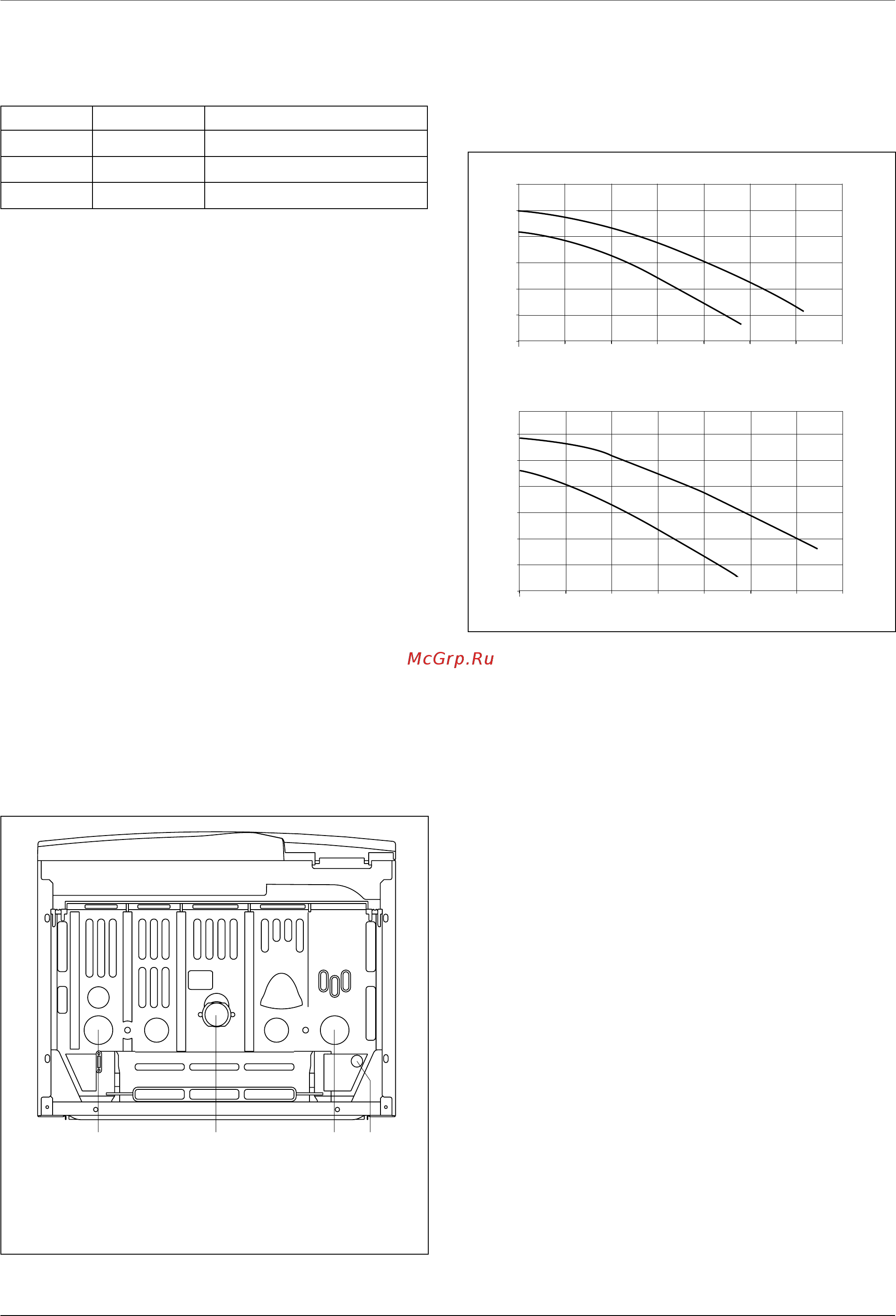

7
Instrukcje techniczne dotyczące instalacji
Podłączenie do gazu.
Kocioł został zaprojektowany do pracy z gazem należącym do
kategorii, jakie wymienione są w poniższej tabelce:
KRAJ MODEL KATEGORIA
IT 21/28/31 II2H3+
ES 21/28/31 II2H3+
PT 21/28/31 II2H3+
Należy, zatem przeczytać informacje umieszczone na
opakowaniu i na tabliczce znamionowej urządzenia, czy
kraj, w którym kocioł miałby być zainstalowany, jest tym, do
którego został przeznaczony, i czy kategoria gazu dostępnego
w miejscu zainstalowania odpowiada kategorii dopuszczalnej
ze względu na przystosowanie kotła.
Rury łączące z siecią gazową powinny być zaprojektowane
i wykonane zgodnie z zaleceniami odpowiednich norm,
uwzględniając maksymalną moc kotła. Należy także
upewnić się, co do odpowiednich wymiarów i prawidłowego
umieszczenia zaworu odcinającego gaz.
Przed zainstalowaniem zaleca się dokładne wyczyszczenie
rur doprowadzających gaz tak, aby usunięte zostały z nich
ewentualne zanieczyszczenia i pozostałości po montażu,
które mogłyby wpływać na prawidłowe działanie kotła.
Konieczne jest oczywiście sprawdzenie, czy gaz dostępny w
sieci odpowiada temu, do którego kocioł jest przygotowany
fabrycznie (patrz tabliczka znamionowa z danymi umieszczona
na kotle). Jest równie waż
ne sprawdzenie ciśnienia gazu
(ziemnego lub gazu płynnego), który będzie służył do
zasilania kotła, gdyż niedostateczne ciśnienie gazu może
zmniejszyć moc wymiennika ciepła i w konsekwencji stwarzać
użytkownikowi problemy
Połączenia hydrauliczne
Na rysunku przedstawione są poszczególne króćce do
połączeń hydraulicznych i do podłączenia gazu do kotła.
Sprawdzić, czy maksymalne ciśnienie w sieci wodociągowej
nie przekracza 6 barów. W przeciwnym wypadku konieczne
jest zainstalowanie reduktora ciśnienia..
ACEG
A – zasilanie instalacji grzewczej
C – doprowadzenie gazu
E – powrót instalacji grzewczej
G – odprowadzenie z zaworu bezpieczeństwa
W celu dobrania odpowiednich wymiarów rur i grzejników
podczas projektowania instalacji centralnego ogrzewania
należy wziąć pod uwagę wartości wysokości podnoszenia
pompy w zależności od założonego przepływu ciepłej wody,
posługując się wykresami odnoszącymi się do poszczególnych
pomp cyrkulacyjnych.
Kocioł jest wyposażony w automatyczny by-pass, który
gwarantuje odpowiedni przepływ wody przez wymiennik ciepła
w sytuacji, gdy instalacja grzewcza może zmieniać przepływ
wody (zawory termostatyczne, itp.)
Odprowadzenie z urządzenia zabezpieczającego przed
nadmiernym ciśnieniem powinno być połączone poprzez
syfon z systemem kanalizacyjny w taki sposób, żeby można
było kontrolować wzrokowo, czy nie nastąpiło zadziałanie
systemu. W przeciwnym wypadku może to doprowadzić do
szkód w stosunku do osób, zwierząt lub przedmiotów, za które
konstruktor urządzenia nie ponosi odpowiedzialności.
Czyszczenie instalacji grzewczej
W przypadku pod
łączenia do starych instalacji centralnego
ogrzewania, można często spotkać w znajdującej się tam
wodzie substancje i dodatki, które mogłyby wpływać ujemnie
na funkcjonowanie kotła i skrócić jego żywotność. Przed
wymianą kotła na nowy trzeba, zatem dokonać starannego
przepłukania instalacji grzewczej, aby usunąć ewentualne
resztki lub zanieczyszczenia, które mogłyby wpływać na
poprawne działanie całego systemu. Sprawdzić czy zbiornik
wyrównawczy ma pojemność dostosowaną do ilości wody
zawartej w instalacji grzewczej.
Podłogowe instalacje grzewcze
W przypadku podłogowych systemów grzewczych należy
zainstalować odpowiedni termostat zabezpieczający na
zasilaniu instalacji szeregowo do zabezpieczenia zasilania
elektrycznego.
Zbyt wysoka temperatura wody dopływającej do instalacji
pociągnie za sobą zablokowanie pracy kotła. Jeśli termostat nie
mógłby być zainstalowany, instalacja podłogowa powinna być
zabezpieczona zaworem termostatycznym, aby uniemoż
liwić
dopływ do niej zbyt gorącej wody.
0
100
200
300
400
500
600
0 200 400 600 800 1000 1200 1400
II
III
21 kW
28 kW
l/h
0
100
200
300
400
500
600
700
0 200 400 600 800 1000 1200 1400
II
III
mbar
mbar
l/h
