13
Instrukcje techniczne dotyczące instalacji
Sprawdzenie ciśnienie zasilania gazem.

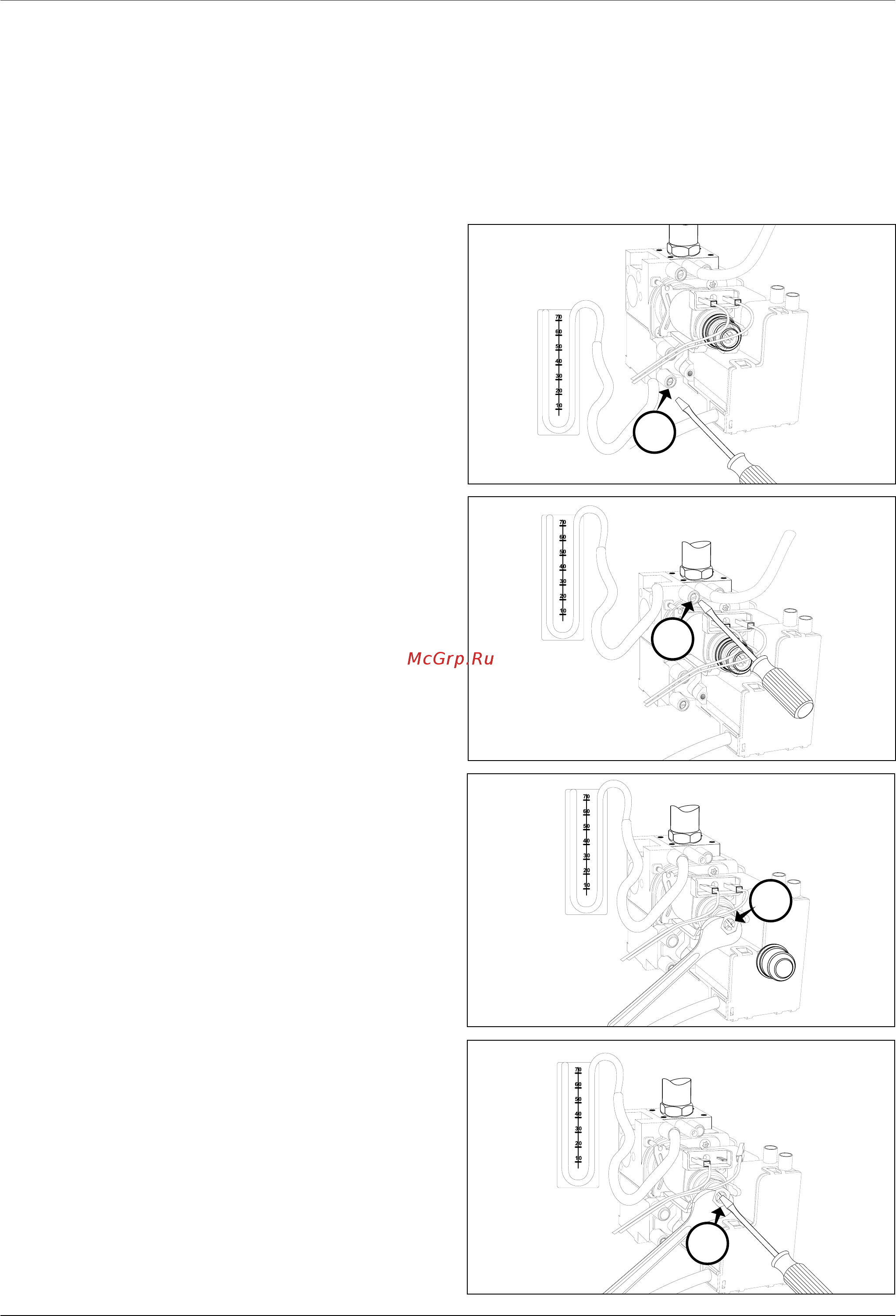

1. Poluzować śrubę ”1” (rys. a) i połączyć giętki przewód
manometru z gniazdem pomiaru ciśnienia.
2. Włączyć kocioł na pełną moc (uaktywniając funkcję ”komin-
iarz” - nacisnąć przycisk RESET i trzymać przez 10 sekund,
w okienku wyświetlacza po prawej stronie pokaże się sym-
bol S.C.). Ciśnienie zasilania powinno odpowiadać wartości
przewidzianej dla danego typu gazu, do którego kocioł jest
aktualnie przystosowany.
3. Na zakończenie kontroli dokręcić śrubę ”1” i sprawdzić jej
szczelność.
4. Funkcja ”kominiarz” wyłączy się automatycznie po 5
minutach.
Sprawdzenie maksymalnej mocy
1. W celu sprawdzenia maksymalnej mocy należy odkręcić
nieco śrubę ”2” (rys. b) i połączyć przewód manometru z
gniazdem pomiaru ciśnienia.
2. Odłączyć rurkę kompensacyjną komory powietrza.
3. Ustawić kocioł na pracę przy maksymalnej mocy
(uaktywniając funkcję” kominiarz” - naciskać przycisk RE-
SET ”D” przez 10 sekund, w okienku wyświetlacza pokaże
się symbol S.C.). Ciśnienie zasilania powinno odpowiadać
wartości przewidzianej w tabeli ”Regulacja gazu” dla rodza-
ju gazu, do którego kocioł jest przystosowany. Jeśli by nie
odpowiadało tej wartości, należy usunąć kapturek ochronny
i pokręcić śrubą regulacyjną”3”(rys. c).
4. Na zakończenie czynności sprawdzających dokręcić śrubę
”2” i sprawdzić jej szczelność.
5. Ponownie założyć kapturek ochronny na modulator.
6. Ponownie przyłączyć rurkę kompensacyjną.
7. Funkcja ”kominiarz” wyłączy się automatycznie po 5
minutach.
Sprawdzenie mocy minimalnej
1. Aby sprawdzić moc minimalną należy odkręcić nieco śrubę
”2” (rys. b) i założyć przewód łączący z manometrem na
gniazdo ciśnienia.
2. Odłączyć rurkę kompensacyjną komory powietrza.
3. Ustawić kocioł na pracę przy maksymalnej mocy
(uaktywniając funkcję” kominiarz” - naciskać przycisk RE-
SET ”D” przez 10 sekund, w okienku wyświetlacza pokaże
się symbol S.C.). Odłączyć jeden z przewodów od modu-
latora (rys. d), ciśnienie powinno odpowiadać wartości
przewidzianej w tabeli ”Regulacja gazu” dla rodzaju gazu,
do którego jest dostosowany kocioł. Jeśli ciśnienie byłoby
inne, pokręcić śrubą regulacyjną ”4” (rys. d).
4. Na zakończenie czynności sprawdzających dokręcić śrubę
”2” i sprawdzić jej szczelność.
5. Przyłączyć ponownie przewód modulatora.
6. Przyłączyć ponownie rurkę kompensacyjną.
7. Funkcja ”kominiarz” wyłączy się automatycznie po 5
minutach.
Kontrola mocy powolnego zapalania
Regulacji dokonuje się na płytce układów elektronicznych.
1. Aby sprawdzić moc powolnego zapalania, należy poluzować
śrubę ”2” (rys. b) i założyć rurkę przyłączeniową manome-
tru na gniazdo pomiaru ciśnienia.
2. Odłączyć rurkę kompensacyjną komory powietrza.
3. Włączyć kocioł ustawiony na centralne ogrzewanie przy
maksymalnej temperaturze, odłączyć przewód elektrody
jonizacyjnej, w ten sposób będzie można odczytać ciśnienie
zapłonu przez 7 sekund, zanim nastą
pi zablokowanie ze
względów bezpieczeństwa.
4. Pokręcić potencjometrem ”E” ( powolne zapalanie) na
płytce układów elektronicznych i wyregulować ciśnienie do
wartości wskazanych w tabeli przytoczonej w dalszej części
tekstu.
5. Odblokować kocioł naciskając przycisk ”RESET”,
znajdujący się na panelu sterowania i sprawdzić nową
wartość ciśnienia, doprowadzając ponownie do zapalenia
palnika.
6. Przyłączyć ponownie do właściwego zacisku przewód elek-
trody jonizacyjnej.
7. Dokręcić śrubę ”2” i sprawdzić jej szczelność.
8. Podłączyć ponownie rurkę kompensacyjną.
1
2
3
4
(a)
(b)
(c)
(d)
