– 15 –

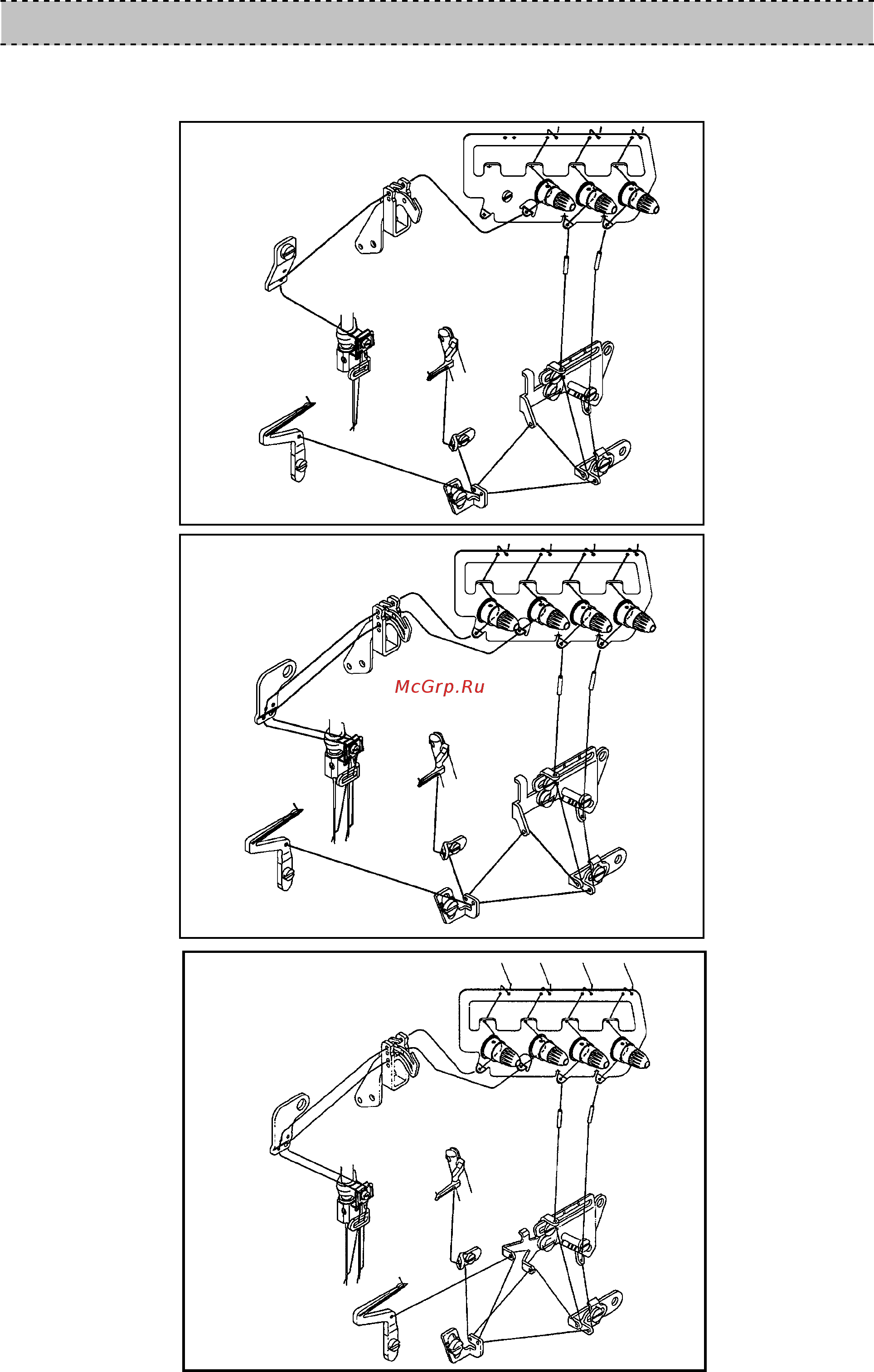

ЗАПРАВКА НИТИ
Рис. 19
MO-6504S
Рис. 20-1
Выполните процедуру заправки нити. Неправильная заправка нити может привести к ее обрыву, стягиванию
строчки, пропускам стежков или непредсказуемому шитью. (Рис. 19-22)
MO-6514S-
△△△ - △△
W
Рис. 20-2
MO-6514S-
△△△ - △△
K
