– 29 –
РЕгУЛИРОВКА ВЕЛИЧИНы ПЕТЛИТЕЛЯ ДЛЯ ОДНОНИТОЧНОгО ЦЕПНОгО СТЕжКА

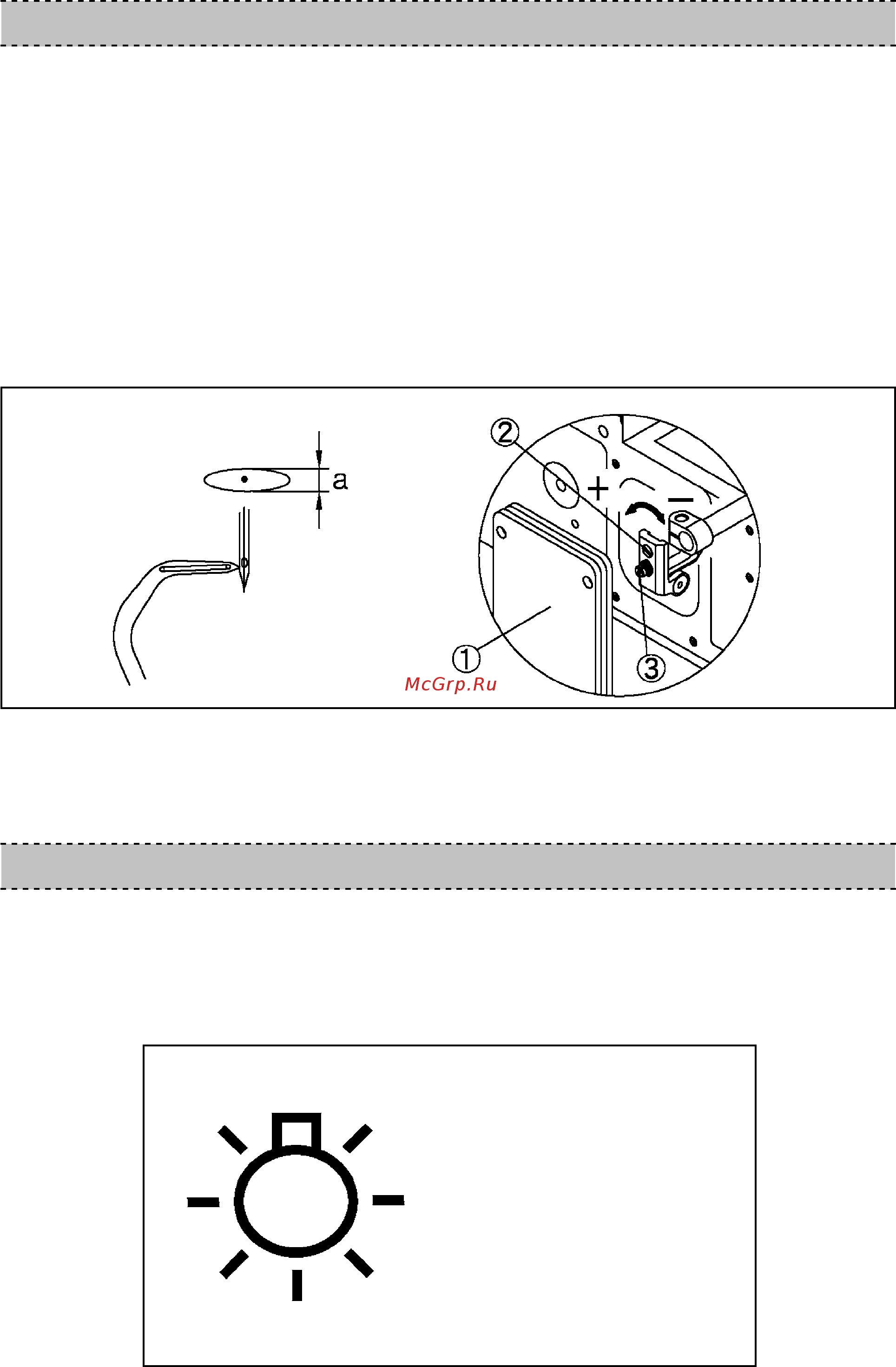

Рис. 45
ОСВЕщЕНИЕ РАбОЧЕгО МЕСТА
Рис. 46
Движение петлителя однониточного цепного стежка имеет вытянутую форму. Когда различие в номерах заме-
ненных игл слишком большое, или необходимо отрегулировать величину движения вперед / назад петлителя
однониточного цепного стежка, для регулировки выполняйие следующие действия. (Рис. 45)
1. Откройте плотно закрытую крышку
1
с задней стороны машины.
2. Ослабьте немного винт
3
.
3. Поверните для регулировки винт
2
.
Чтобы увеличить величину перемещения, поверните винт в направлении «+».
Чтобы уменьшить величину перемещения, поверните винт в направлении «–».
4. Затяните винт
3
после регулировки.
5. Затем плотно закройте крышку
1
.
Обеспечьте рабочие места табличками рядом с ламповым патроном, предупреждающими, о необходимости
использовать лампы определенной яркости для достаточного освещения рабочих мест, чтобы в случае замены
ламп, они заменялись на равноценные по яркости, как показано на рис. 46.
Максимум … 510 лм
Минимум … 430 лм
