– 38 –
Черная шкал

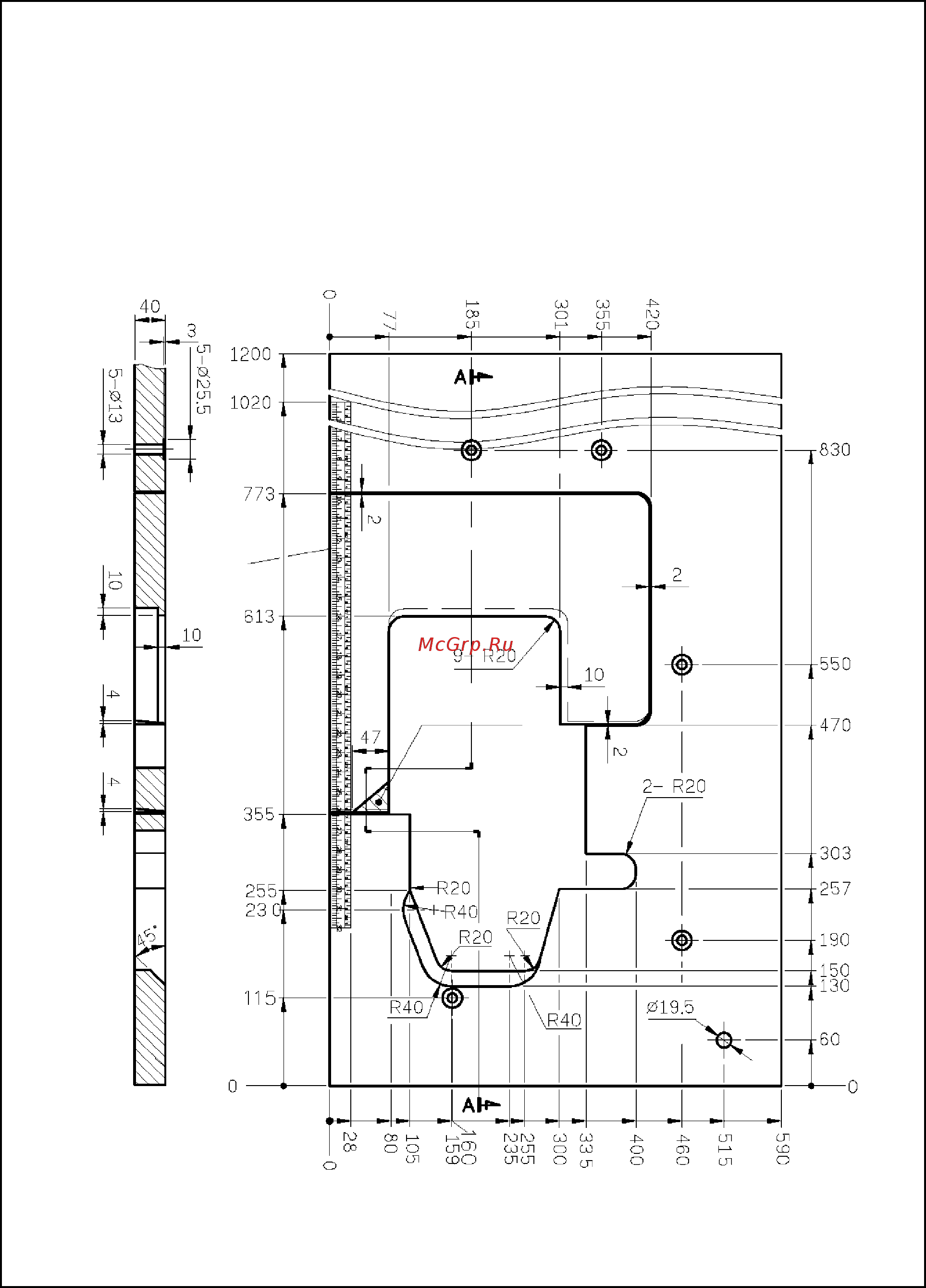

A-A Разрез
Единицы измерения: мм
Погрешность: ±2
Вес: 12,4 кг ±5%
SCALE : 1/5
При установке
вырезать.
Стол полностью погруженного типа
* Требуется вспомогательный стол.
