– 21 –
Шкала 1 2 3 4 5
Соотношение дифференциальной
подачи
1 : 2 1 : 0.7 1 : 1 1 : 1.14 1 : 1.17 1 : 2
Если ход главного устройства подачи больше дифференциального устройства подачи, то при шитье материал
будет растягиваться. В противном случае он будет стягиваться.

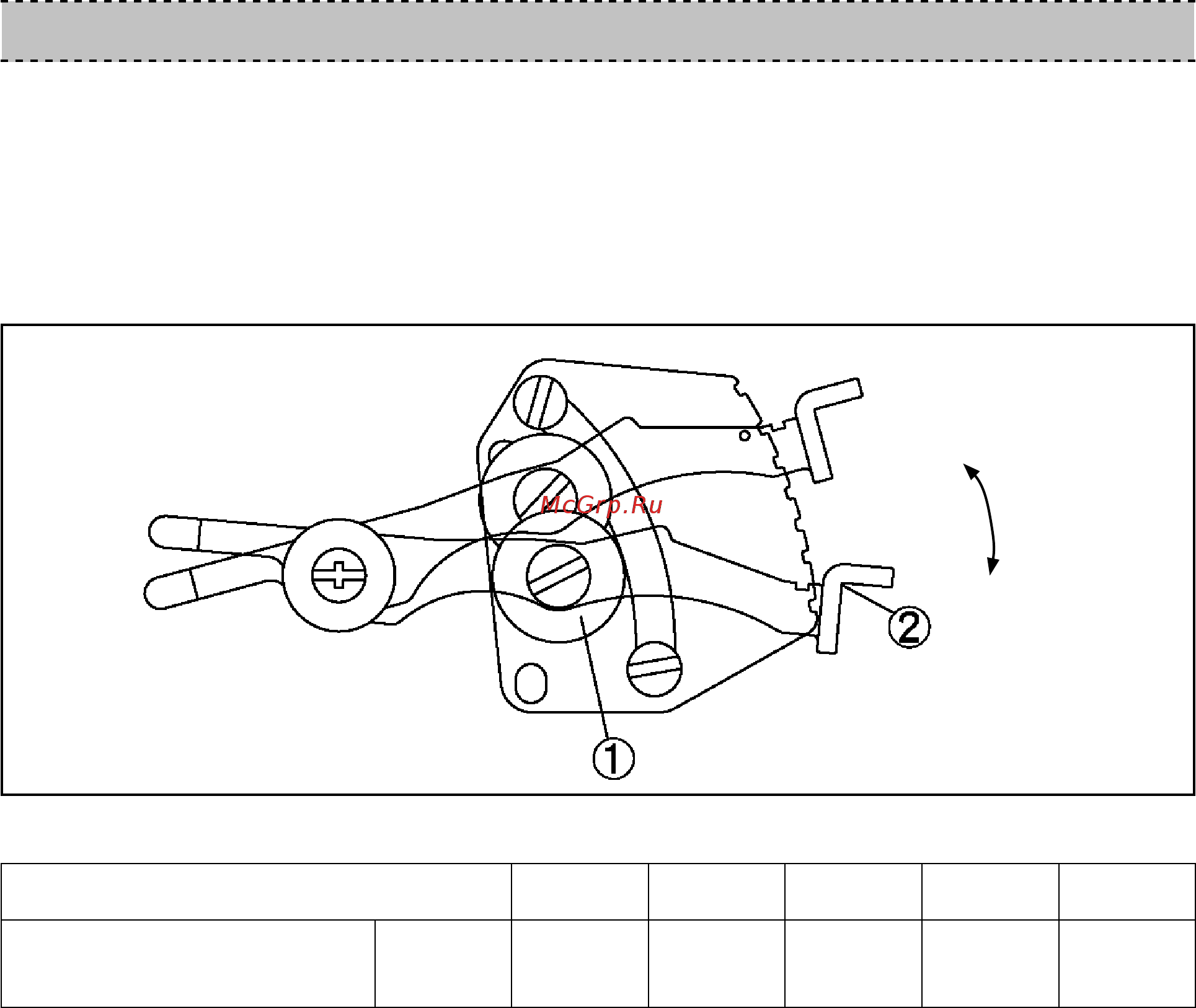

Способ регулировки :
Ослабьте регулировочную гайку
1
. Опуская установочный рычажок
2
, стяните материал, поднимая его, рас-
тяните материал. После завершения регулировки затяните регулировочную гайку
1
. (Рис. 30, таблица 5)
