ВЗАИМОСВЯЗь МЕжДУ ИгЛОй И ПЕТЛИТЕЛЕМ

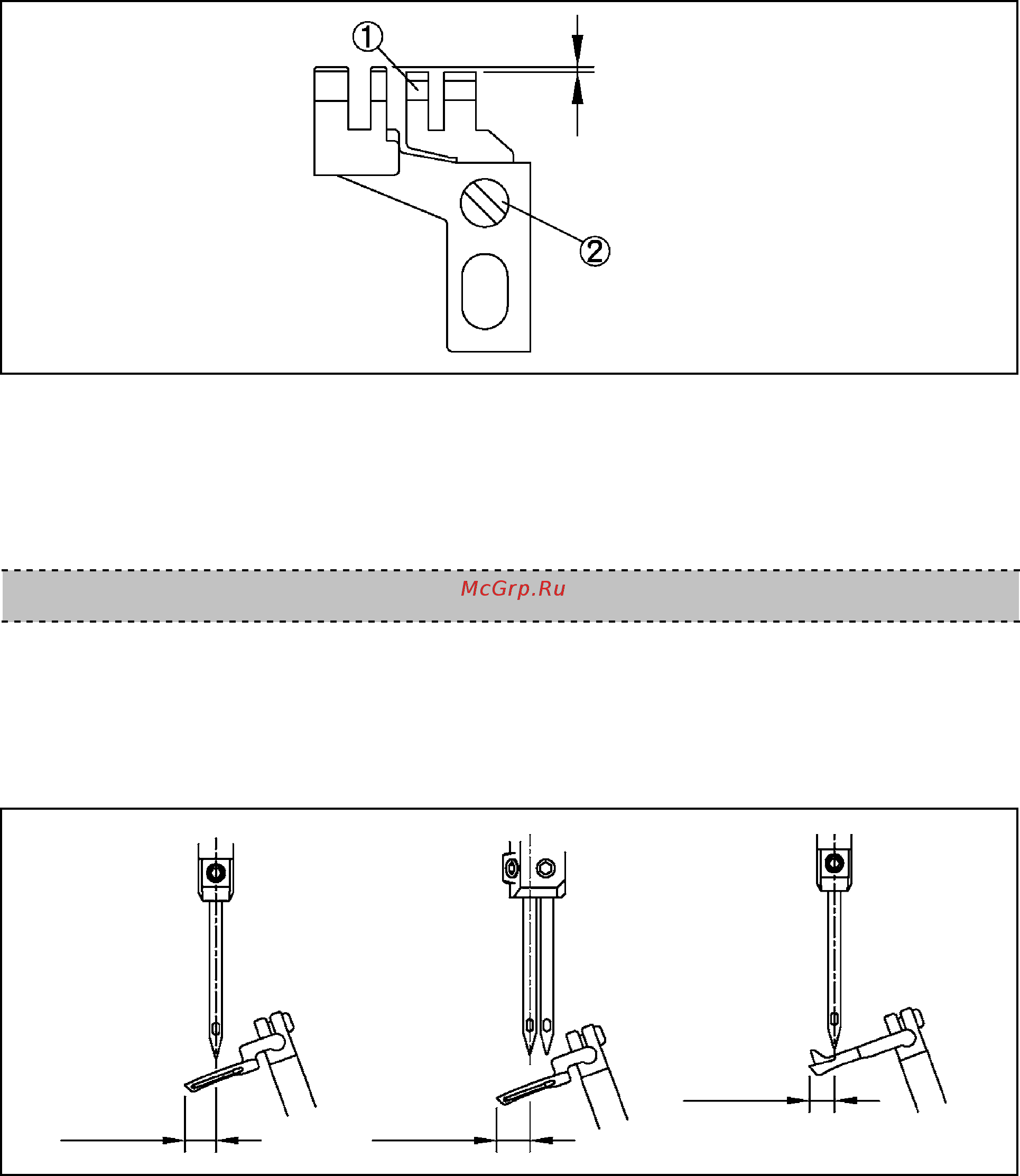

Рис. 39

Рис. 38

3. Отрегулируйте высоту вспомогательного устройства подачи. (Рис. 38)

Зубчатая сторона вспомогательного устройства подачи на 0,3 - 0,5 мм ниже устройства подачи. Можете отре-

гулировать высоту, откручивая винт

0,3 - 0,5 мм

1. Взаимосвязь между иглой и верхним петлителем. (Рис. 39)

Когда верхний петлитель двигается в крайнее левое положение, расстояние от конца петлителя до средней

линии иглы, составляет 4,4 - 4,7 мм. Для двойных игл расстояние от конца петлителя до средней линии левой

иглы составляет 5,4 - 5,7 мм.

4,4 - 4,7 мм 5,4 - 5,7 мм

4,4 - 4,7 мм
