Juki MO-6516S [27/44] Регулировка высоты иглы

– 23 –









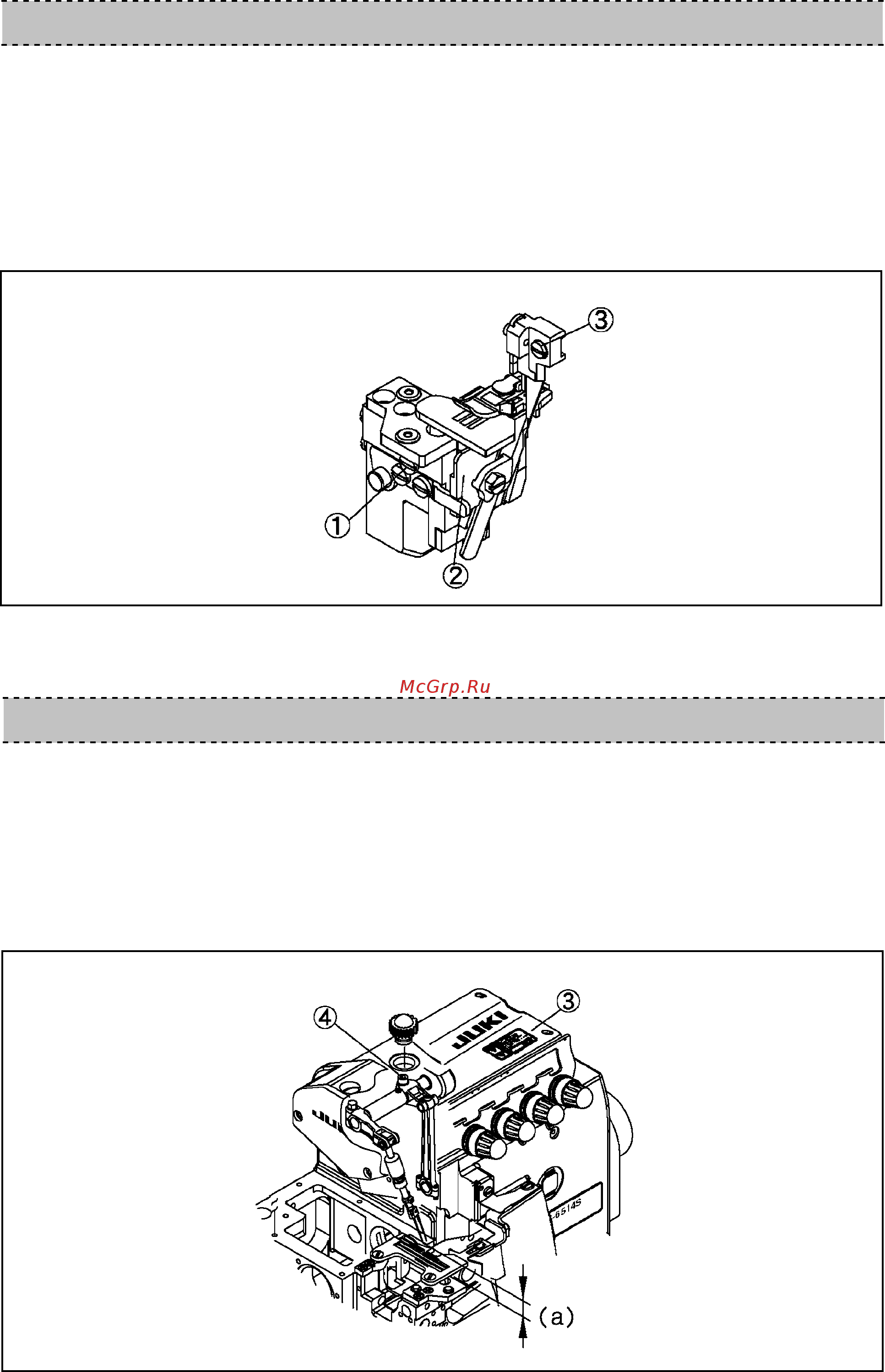

1. Поверните шкив, чтобы переместить верхний триммер в нижнюю мертвую точку. (Рис. 32)

2. Ослабьте винт

и переместите держатель

нижнего триммера влево и затем немного затяните винт

3. Ослабьте винт

и переместите держатель верхнего триммера влево или вправо до тех пор, пока он не до-

стигнет нужной ширины. Затем затяните винт

4. Ослабьте винт

и возвратите держатель

нижнего триммера в его первоначальное положение. Проверь-

те, могут ли триммеры отрезать нить, и затем затяните винт

1. (a) - расстояние от конца иглы до поверхности игольной пластинки, когда игла поднимается к наивысшей точке

после поворота шкива. (Рис. 33)

2. Регулировка

(1)

Откройте и удалите верхнюю крышку

(2) Ослабьте винт

и переместите игольницу на нужную высоту. Затем затяните винт

(3) Установите верхнюю крышку

на место, и плотно закройте ее.




