– 17 –
РЕгУЛИРОВКА НАТЯжЕНИЯ НИТИ

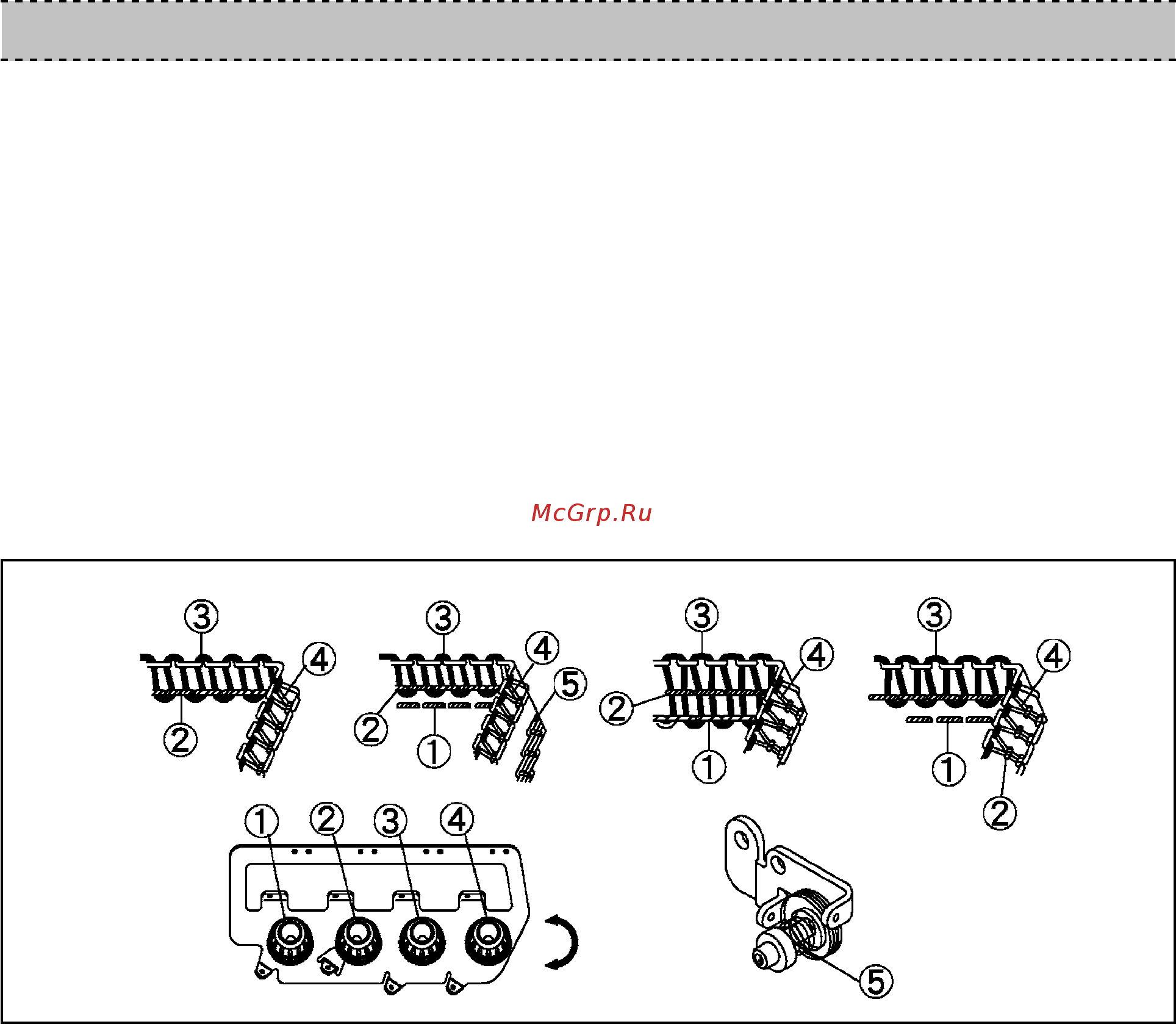

Рис. 23
Увеличить
Уменьшить
Натяжение нити должно быть отрегулировано надлежащим образом в соответствии с типом ткани, ее толщиной,
маркой нити, толщиной шва, длиной стежка и т.д. Кроме того, в каждом отдельном случае регулируйте гайки
индивидуально. Поворачивая гайку по часовой стрелке, увеличите натяжение нити, поворачивая гайку против
часовой стрелки – уменьшите.
1. Гайки для регулировки натяжения нити. (Рис. 23)
(1)
Первая регулировочная гайка
1
регулирует двойную нить однониточного цепного стежка или игольную
нить оверлока с левой стороны.
(2) Вторая регулировочная гайка
2
регулирует игольную нить оверлока.
(3) Третья регулировочная гайка
3
регулирует верхнюю нить петлителя.
(4) Четвертая регулировочная гайка
4
регулирует нижнюю нить петлителя.
(5) Пятая регулировочная гайка
5
регулирует двойную цепную нить петлителя.
