– 24 –

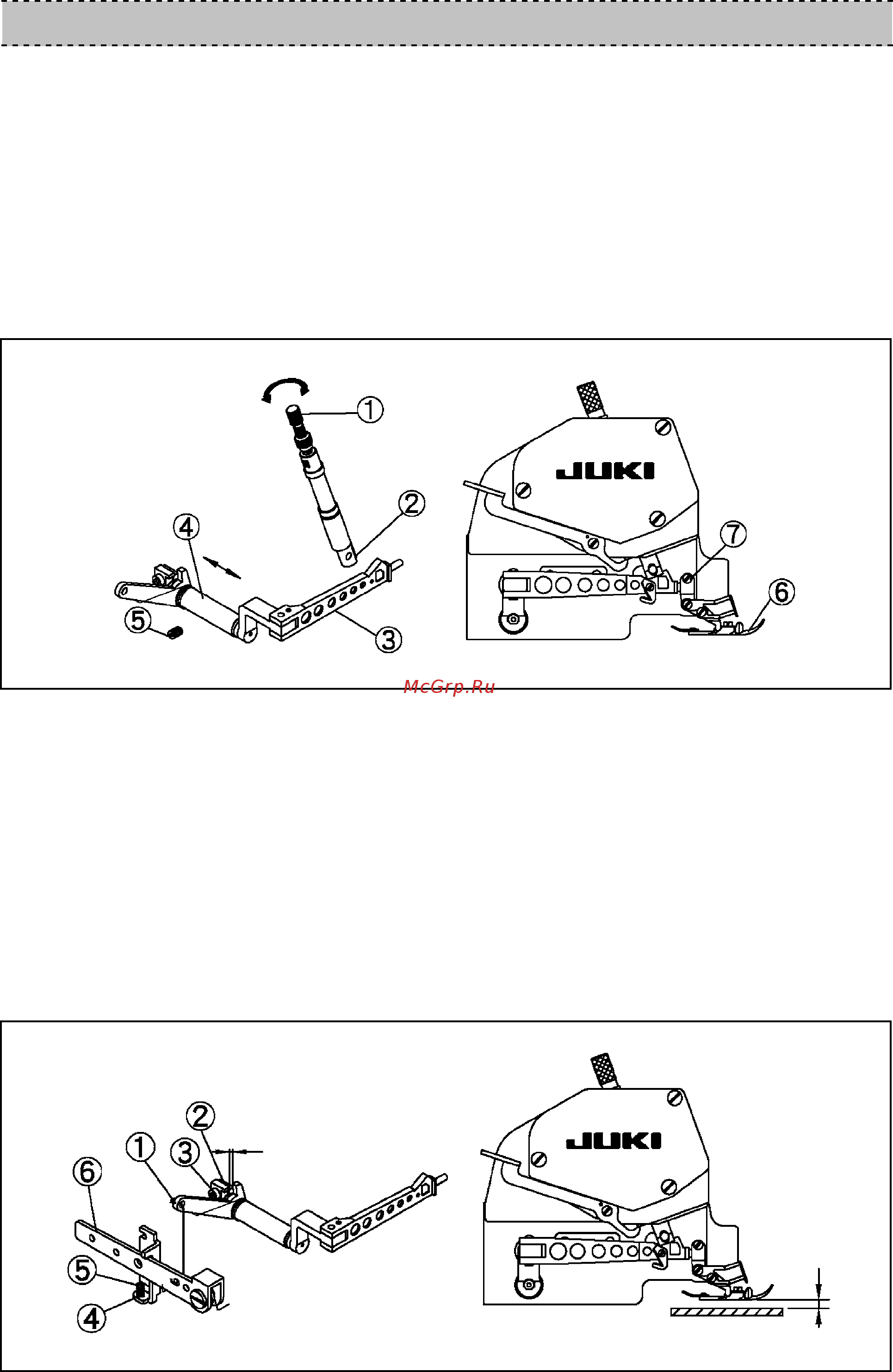

Рис. 34
Рис. 35
РЕгУЛИРОВКА ПРИжИМНОй ЛАПКИ
1. Отрегулируйте положение прижимной лапки (Рис. 34)
(1) Освободите нажимную пружину
1
прижимной лапки и винт
7
прижимной лапки.
(2) Передвиньте прижимную лапку
6
, так чтобы углубление прижимной лапки совмещалось с углублением
игольной пластинки. Кроме того, нижняя сторона прижимной лапки должна ровно стоять на игольной
пластинке, после достижения этого затяните винт
7
.
(3) Ослабьте винт
5
, и перемещайте деталь
4
влево и вправо так, чтобы отверстие
3
совместилось с
отверстием
2
и
2
могло гладко переместиться вверх и вниз. Затем затяните винт
5
.
(4) Чтобы правильно отрегулировать давление: поворот винта
1
по часовой стрелке увеличит давление,
тогда как поворот его против часовой стрелки уменьшит давление.
2. Отрегулируйте величину подъема прижимной лапки. (Рис. 35)
(1) Вращайте шкив, чтобы опускать устройство подачи до тех пор, пока устройство подачи не окажется
под игольной пластинкой, а нижняя поверхность прижимной лапки не будет ровно касаться игольной
пластинки.
(2) О
слабьте гайку
4
и нажмите тягу
6
, чтобы поднять прижимную лапку от игольной пластинки
приблизительно на 5 ~ 5,5 мм. Затем отрегулируйте винт
5
и затяните гайку
4
.
(3) Должен быть зазор в 1 мм между тягой
1
и закрепленной скобкой
2
, который можно отрегулировать,
немного ослабляя винт
3
.
(4) После всех регулировок, описанных выше, затяните винт
3
.
5 ~ 5,5 мм
1 мм
