Juki MO-6516S [29/44] Регулировка устройства подачи

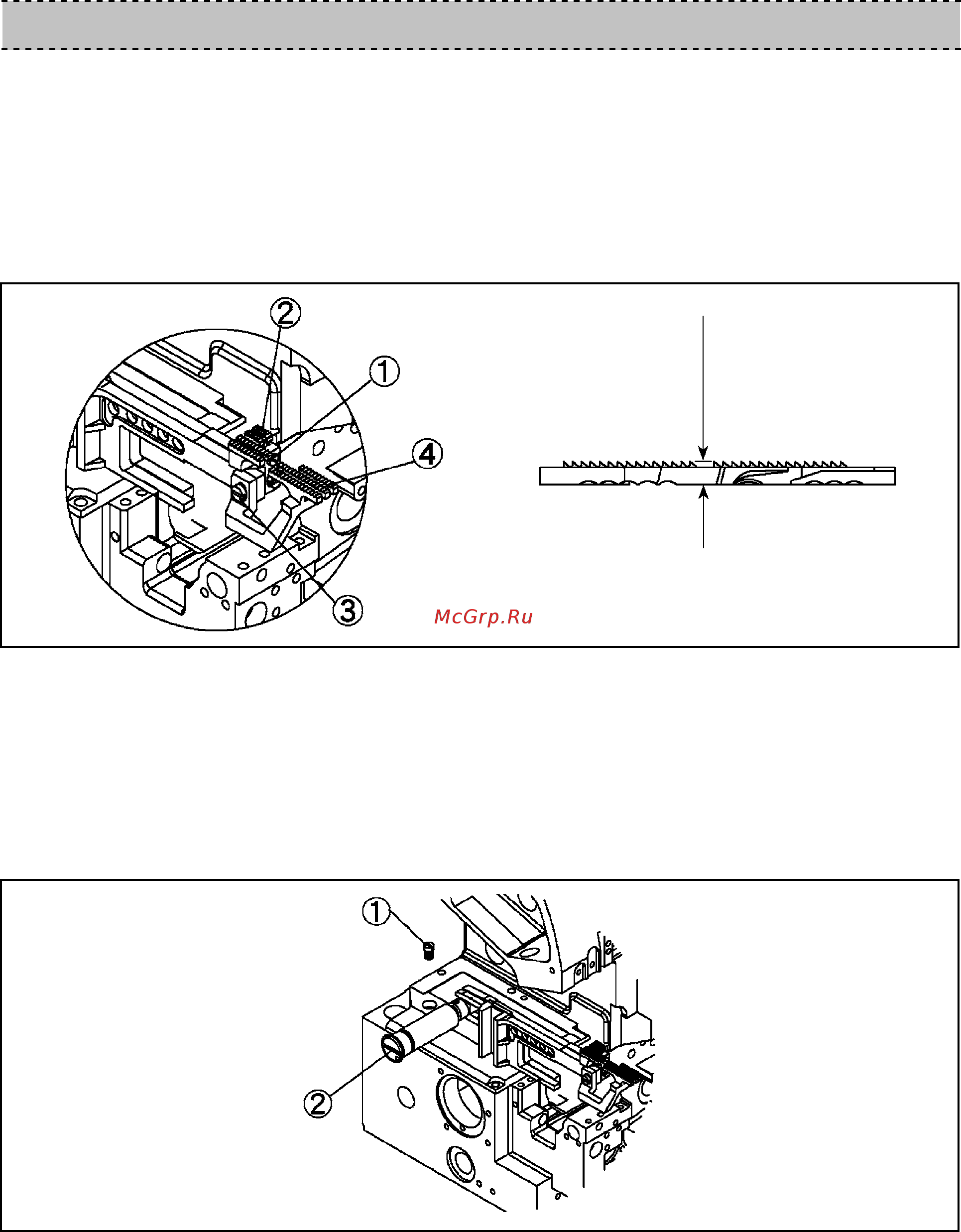

![Juki MO-6516S [29/44] Регулировка устройства подачи](/views2/1410401/page29/bg1d.png)
– 25 –
РЕгУЛИРОВКА УСТРОйСТВА ПОДАЧИ
Рис. 36
Рис. 37
1. Отрегулируйте высоту устройства подачи. (Рис. 36)
(1) Вращайте шкив, чтобы поднять устройство подачи в самую высокую точку игольной пластинки.
(2) Ослабьте винт
1
, и перемещайте главный устройство подачи
2
вверх и вниз, чтобы удерживать
зубчатую сторону на 0,8 ~ 1,0 мм над игольной пластинкой. Затем затяните винт
1
.
(3)
О
слабьте винт
3
, и перемещайте дифференциальный устройство подачи
4
вверх и вниз, чтобы
удерживать зубчатую сторону на 0,8 ~ 1,0 мм над игольной пластинкой. Затем затяните винт
3
.
2. Отрегулируйте устройство подачи по горизонтали (Рис. 37)
(1) Во время работы зубчатая сторона устройства подачи должна оставаться параллельной с поверхностью
игольной пластинки.
(2) Для регулировки ослабьте винт
1
, и вращайте заднюю опорную ось
2
. Не зятягивайте винт
1
до тех
пор, пока зубчатая сторона устройства подачи не займет горизонтального положения.
0,8 ~ 1,0 мм
