– 20 –
Соотношение макси-
мальной дифферен-
циальной подачи
Тип машины
Шкала шкива
1 2 3 4 5 6 7
1 : 2 Сшивающая машина 0,6 1,13 1.66 2,19 2,72 3,25 3,8

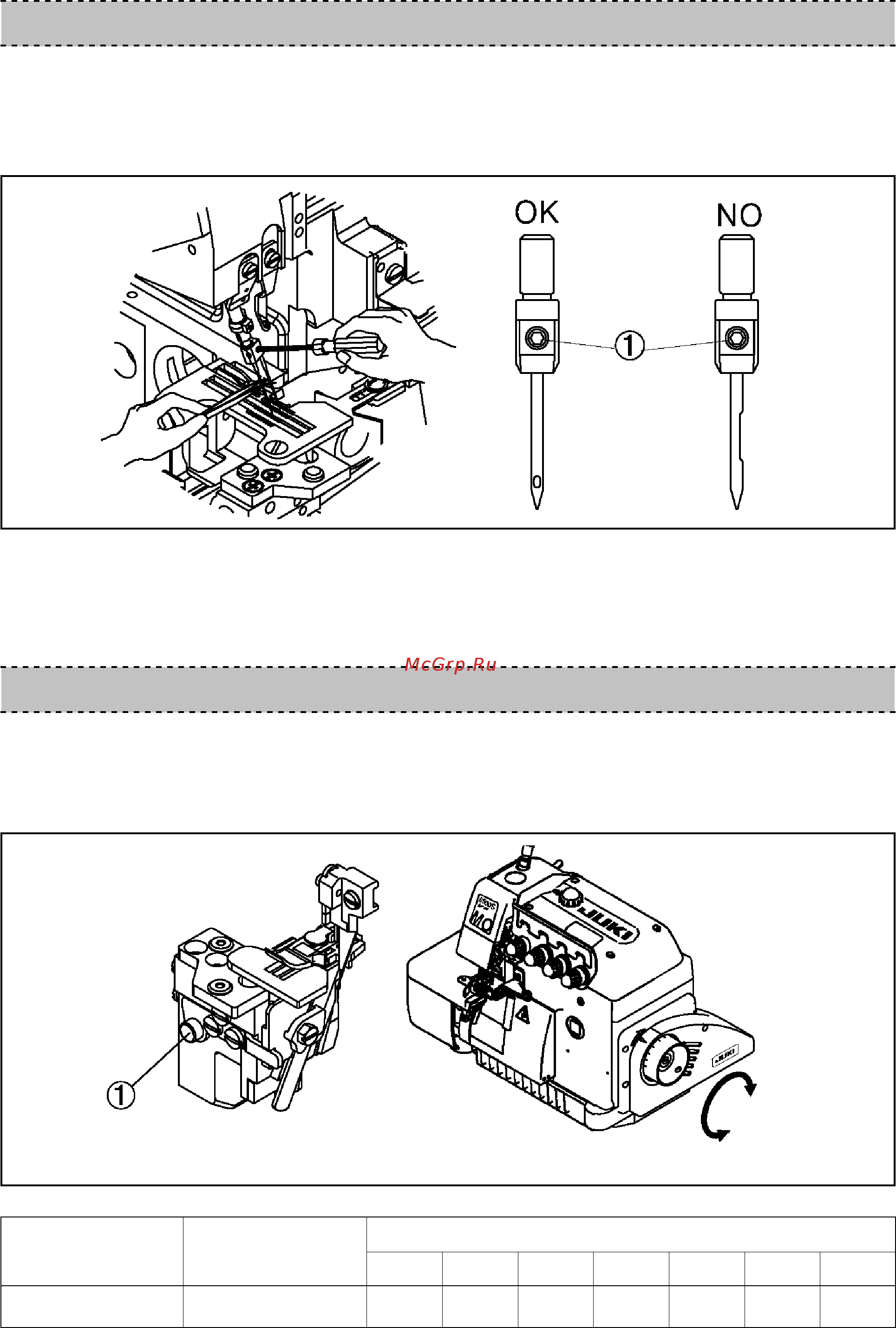

1. Используйте иглу DC x 27 или эквиваленты. (Рис. 28)
2. Ослабьте винт
1
и удалите старую иглу.
3.
Вставьте новую иглу длинным желобком иглы к себе в отверстие для иглы до упора и затяните винт
1
.
Д
лина стежка регулируется в соответствии с характеристиками материала, дифференциальной подачи ткани
или другими факторами. Удерживайте нажатой кнопку
1
и поворачивайте шкив до тех пор, пока кнопка не за-
блокируется. Затем отпустите кнопку после достижения нужной длины стежка. (Рис. 29, таблица 4)
