– 19 –

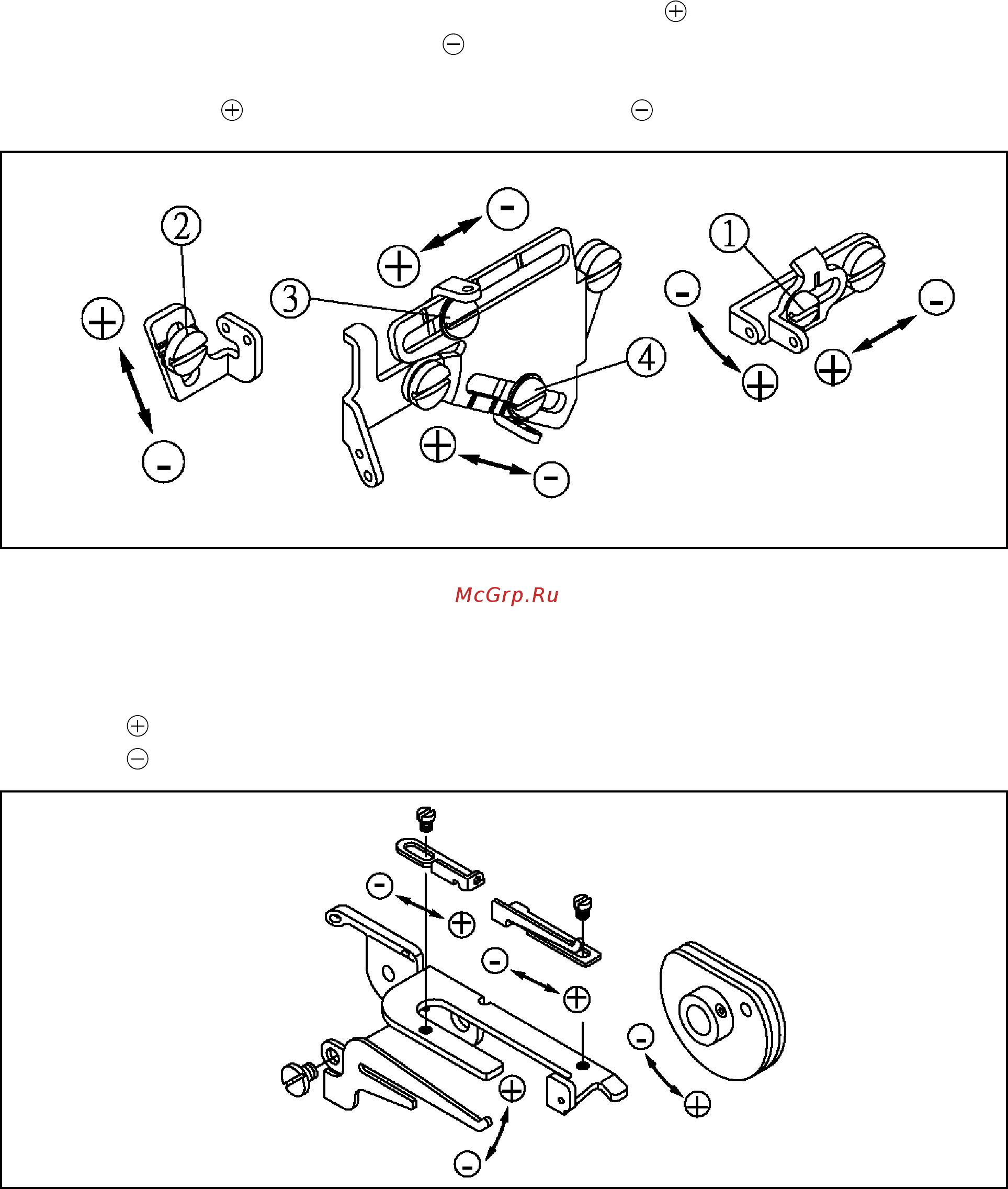

Рис. 26
Рис. 27
3. Регулировка нити петлителя (Рис. 26)
(1) При типе шитья 03, 04, 05, и когда верхний петлитель находится в самом
нижнем положении, отрегулируйте
1
и
2
в положении . При типе шитья 05 установите
нитепритягиватель
1
и
2
в положение .
(2) Отрегулируйте зафиксированную пластину нитенаправителя
3
и
4
следующим образом:
В направлении идет больше нити для шва, а в направлении меньше нити для шва.
4. Регулировка кулачка для выполнения однониточного цепного стежка (Рис. 27)
(1) Регулировка нижней нитки делает нитяное кольцо неустойчивым (слишком свободным, или вообще
нитяное кольцо не формируется).
(2) При
идет больше нити для шитья.
(3) При идет меньше нити для шитья.
