– 27 –

Рис. 40

Рис. 41

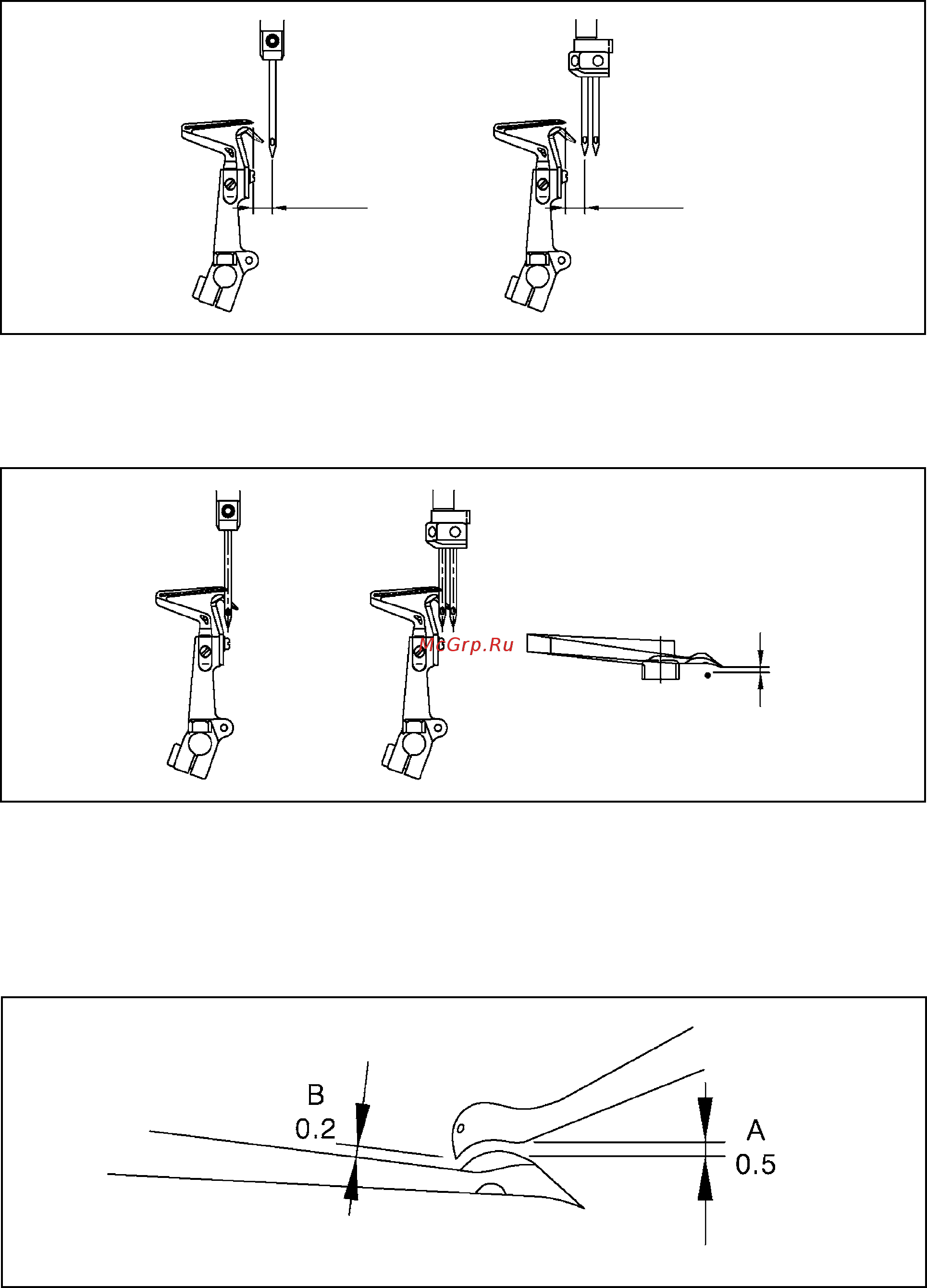

2. Взаимосвязь между иглой и нижним петлителем.

(1) Когда нижний петлитель двигается в крайнее левое положение, расстояние между концом петлителя и

средней линией иглы должно составить приблизительно 3,7-3,9 мм. Для двойных игл – это расстояние

между концом петлителя и средней линией левой иглы. (Рис. 40)

(2) Когда нижний петлитель двигается вправо к средней линии иглы (используйте левую иглу в качестве

стандарта в случае двойных игл), зазор между ними должно составить 0 - 0,5 мм. (Рис. 41)

3,7 - 3,9 мм

0 - 0,05

Рис. 42

3. Взаимосвязь между верхним петлителем и нижним петлителем. (Рис. 42)

Когда верхний и нижний петлители пересекаются, держите их настолько близко насколько возможно. Так или

иначе, петлители не должны касаться или сталкиваться друг с другом. Расстояние, определяющее зазор A со-

ставляет 0,5 мм, а расстояние, определяющее зазор B составляет 0,2 мм.
