– 28 –

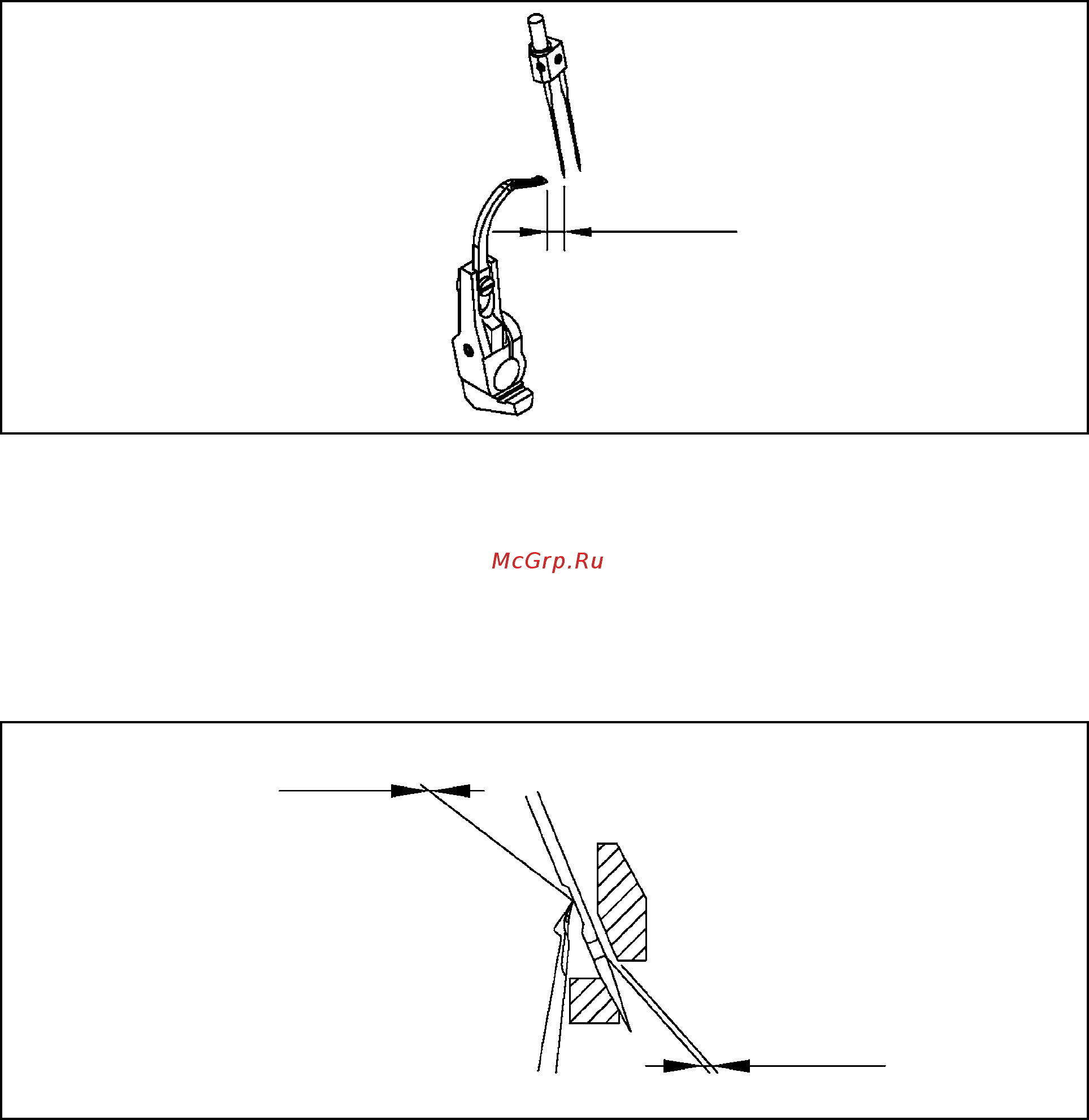

Рис. 43

Рис. 44

4. Взаимосвязь между иглой и петлителем однониточного цепного стежка (Рис. 43)

Когда петлитель однониточного цепного стежка двигается в крайнее левое положение, расстояние от конца

петлителя однониточного цепного стежка до средней линии иглы составляет 1,4 – 1,6 мм.

1,4 - 1,6 мм

5. Взаимосвязь между иглой и предохранителем иглы (Рис. 44)

(1) Когда нижний петлитель двигается слева направо к средней линии иглы (для двойных игл, это означает

левую иглу), зазор от иглы до заднего предохранителя иглы составляет 0 ~ 0,05 мм.

(2) Когда игла находится в нижней мертвой точке, зазор между иглой и передним предохранителем иглы

составляет 0,1 ~ 0,2 мм.

0 - 0,05 мм

0,1 - 0,2 мм
