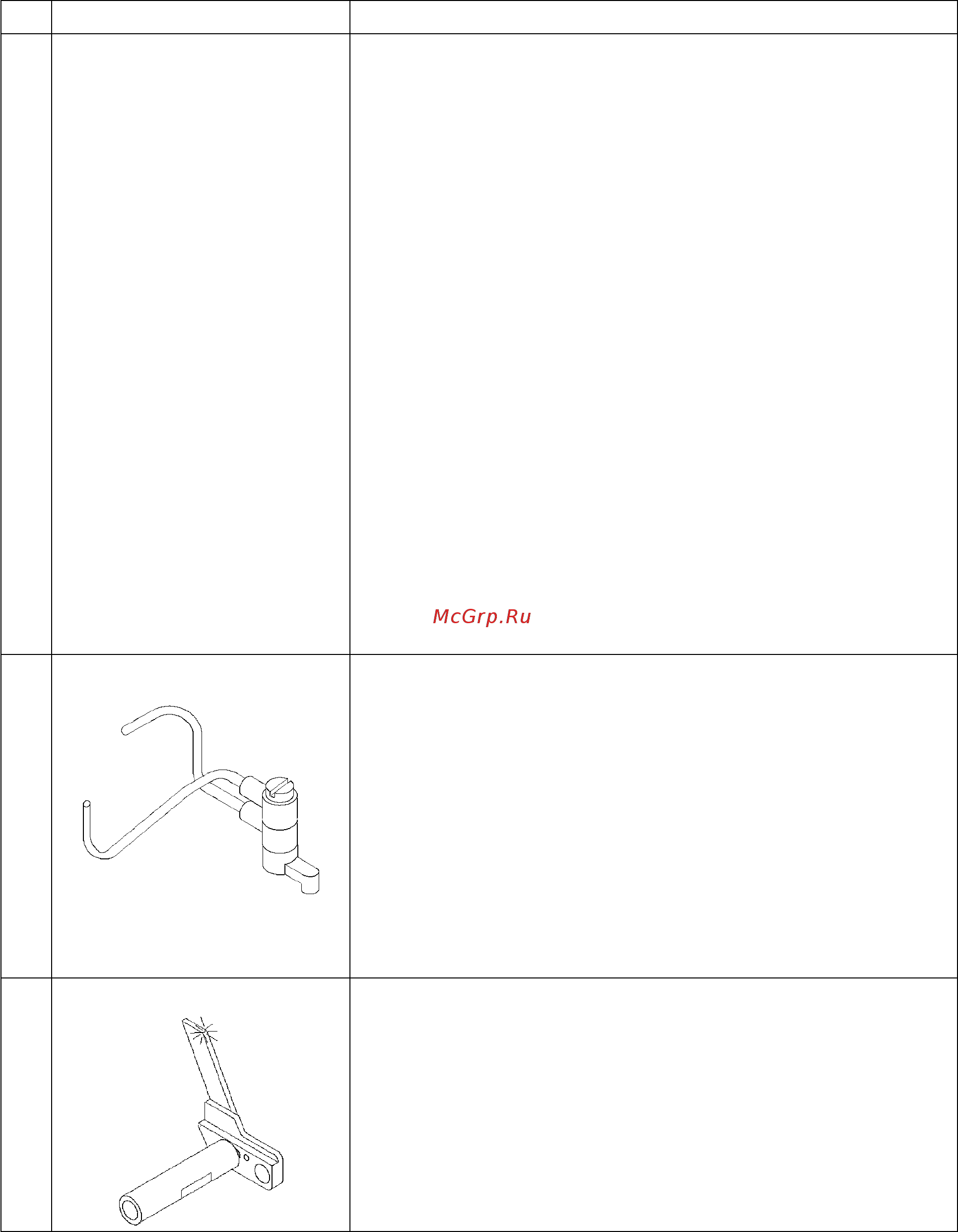

– 35 –
10 Громкий, странный звук
●
Звук тканевой пластины?
◎
Отрегулируйте винт так, чтобы он занял надлежащее положение.
●
Главная ось разболталась и создает шум?
◎
Удалите клей с медной крышки главной оси и заново отрегулируйте ее.
●
Звук насоса (скрипучий)?
◎
Используйте регулятор давления, чтобы увеличить давление в насосе,
и пусть насос поработает 3-5 мин.
●
Ослабла игольница?
◎
Замените на новую, или отшлифуйте соприкасающиеся поверхности
так, чтобы уменьшить зазор.
●
Неподвижный крюк шатуна, управляющего зазором, разболтался или
ударяется?
◎
(1) Добавьте клей на винт.
(2) Расширьте и отшлифуйте углубление или снимите фаску.
(3) Замените на новый.
●
Правильное ли положение верхнего и нижнего ножа?
◎
Отрегулируйте углы верхнего и нижнего ножа.
●
Звук ударов раздается со стороны боковой крышки тканевой пласти-
ны?
◎
Исправьте угол боковой крышки тканевой пластины, чтобы она не со-
прикасалась с нижним петлителем и верхним ножом.
11 Масло не подается
●
Масло не поступает из насоса?
◎
(1) Заново закрепите его в правильном положении.
(2
) Повторно соберите механизм насоса и отрегулируйте положение
главной оси.
●
В верхние механизмы не подается масло?
◎
(1) Удалите скопившиеся ворсинки и замените масло с помощью слив-
ного винта.
(2) Замените фильтр.
(3) Очистите грязесъемник или замените на новый.
(4) Используйте железную проволоку, чтобы прочистить проход для
масла.
12 Нож затупился
●
Нож затупился?
◎
(1) Наточите или замените на новый.
(2) Исправьте угол верхнего и нижнего ножей.
(3) Повторно
установите их правильно (чтобы установить и отрегули-
ровать их в соответствии со стандартом).
No. Неисправность Проверка и регулировка
Таблица 2
