УСТАНОВКА ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ
Для того чтобы функция управления температурой с учетом погодных условий работала правильно, очень
важно правильно выбрать положение датчика уличной температуры.
Датчик должен быть установлен с внешней стороны здания, на уровне приблизительно 2/3 высоты
СЕВЕРНОГО или СЕВЕРО-ЗАПАДНОГО фасада, вдалеке от дымоходов, дверей, окон и солнечных участков.

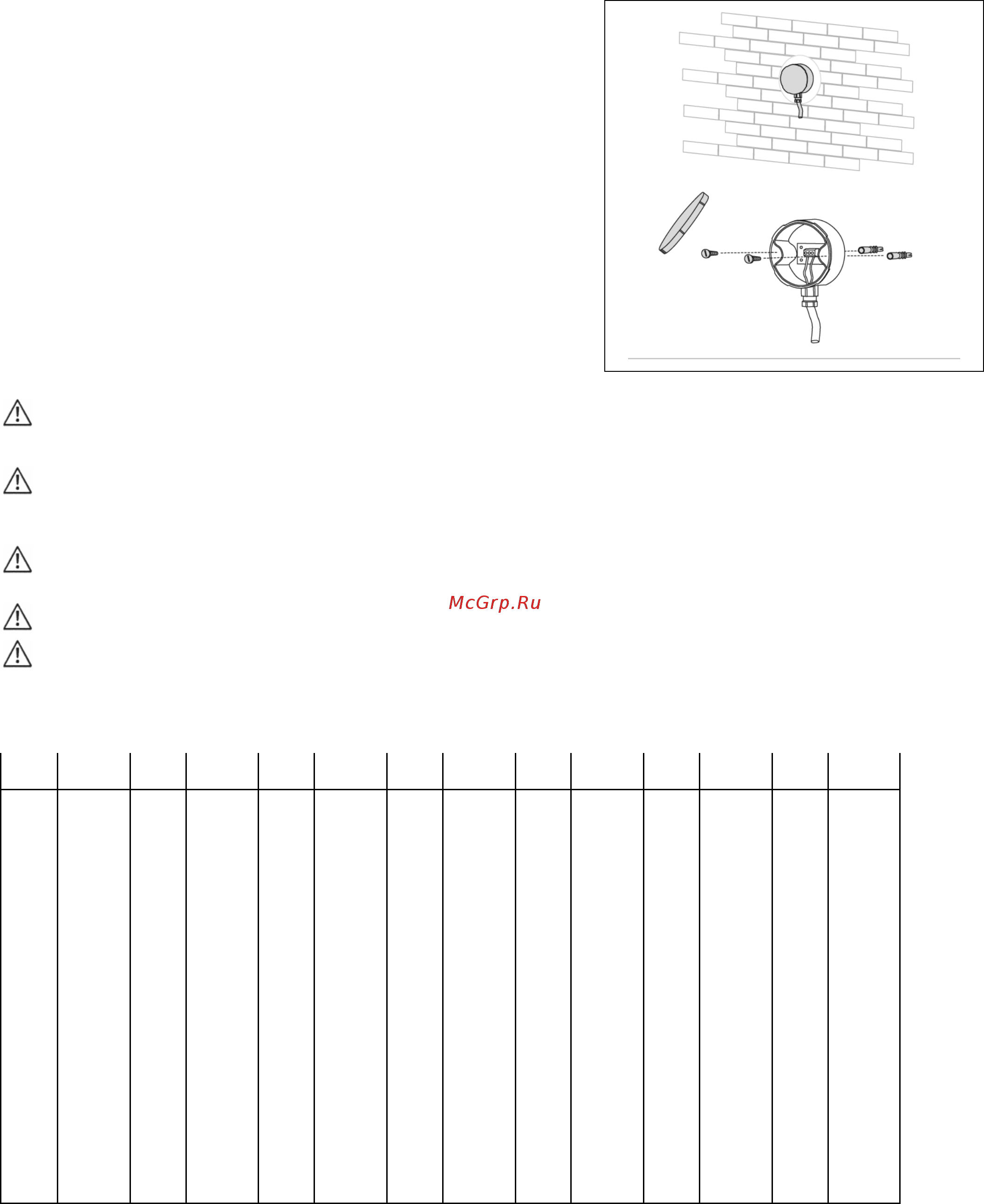

Крепление уличного датчика на стене
- Для того чтобы получить доступ к клеммам и крепежным
отверстиям, отвинтите пластиковую крышку уличного датчика,
поворачивая ее против часовой стрелки.
- Используя корпус датчика в качестве шаблона, отметьте на
стене точки, в которых будут просверлены крепежные отверстия.
- Уберите корпус и просверлите отверстия для дюбелей 5х25.
- Закрепите корпус на стене, используя два дюбеля, входящих в
комплект поставки.
- Вывинтите кабельный сальник, вставьте двужильный провод (с
сечением жил от 0,5 до 1 мм
2
), который не входит в комплект
поставки, чтобы подключить датчик к котлу, клеммы 7 и 8 (смотри
схему на странице 34).
- Присоедините два провода кабеля к клеммной колодке,
полярность не имеет значения.
- Затяните кабельный сальник и закройте крышку защитной
коробки.
Датчик должен быть установлен на гладкой и ровной поверхности стены. Если стенка кирпичная или
имеет неровную поверхность, необходимо подготовить для датчика ровный участок поверхности.
Максимальная длина соединительного провода между уличным датчиком и панелью управления
составляет 50 метров. Если длина соединительного кабеля превышает 50 метров, сверьте значение,
отображаемое на панели управления, с реальным значением температуры и выполните корректировку
показаний с помощью параметра 39.
Соединительный провод между датчиком и котлом должен быть цельным, без каких-либо соединений.
Если понадобится выполнить соединения, они должны быть герметичными для воды и соответствующим
образом защищены.
Все каналы, в которых идут соединительные провода датчика, должны быть отделены от прочих силовых
кабелей (230 Вольт переменный ток).
Если датчик уличной температуры не подключен, установите параметры 14 и 22 на «0».
Таблица пересчета для всех датчиков
Измеренная температура (˚С) – Сопротивление датчиков (Ω).
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
T (°C)
R (°Ω)
-20
67739
0
27279
20
12090
40
5828
60
3021
80
1669
100
973
-19
64571
1
26135
21
11634
41
5630
61
2928
81
1622
101
948
-18
61568
2
25044
22
11199
42
5440
62
2839
82
1577
102
925
-17
58719
3
24004
23
10781
43
5258
63
2753
83
1534
103
901
-16
56016
4
23014
24
10382
44
5082
64
2669
84
1491
104
879
-15
53452
5
22069
25
9999
45
4913
65
2589
85
1451
105
857
-14
51018
6
21168
26
9633
46
4751
66
2512
86
1411
106
836
-13
48707
7
20309
27
9281
47
4595
67
2437
87
1373
107
815
-12
46513
8
19489
28
8945
48
4444
68
2365
88
1336
108
796
-11
44429
9
18706
29
8622
49
4300
69
2296
89
1300
109
776
-10
42449
10
17959
30
8313
50
4161
70
2229
90
1266
110
757
-9
40568
11
17245
31
8016
51
4026
71
2164
91
1232
-8
38780
12
16563
32
7731
52
3897
72
2101
92
1199
-7
37079
13
15912
33
7458
53
3773
73
2040
93
1168
-6
35463
14
15289
34
7196
54
3653
74
1982
94
1137
-5
33925
15
14694
35
6944
55
3538
75
1925
95
1108
-4
32461
16
14126
36
6702
56
3426
76
1870
96
1079
-3
31069
17
13582
37
6470
57
3319
77
1817
97
1051
-2
29743
18
13062
38
6247
58
3216
78
1766
98
1024
-1
28481
19
12565
39
6033
59
3116
79
1717
99
998
34
