Настройка рабочих параметров
Можно настроить работу высокотемпературного контура отопления, низкотемпературного контура отопления
и контуров ГВС с учетом требований конкретной системы. Для этого существуют рабочие параметры.
Первые три параметры доступны на уровне пользователя, а для доступа к остальным параметрам
необходимо ввести пароль («22», смотри страницу 22).
Для того чтобы войти на уровень параметров пользователя, нажмите кнопку «©», после чего на дисплее
отобразятся следующие значения:
− Температура на выходе из котла для высокотемпературного контура
отопления Т1
− Температура в контуре ГВС, Т3
− Температура на выходе из котла для низкотемпературного контура
отопления Т6
Для того чтобы изменить соответствующие заданные значения, выполните следующую последовательность
действий:
− Нажмите «Set/esc»: отобразится соответствующее заданное значение, а две цифры справа будут мигать.
− Для того чтобы изменить это значение, используйте кнопки «+» и «-». Для подтверждения нажмите кнопку
«ОК». Отображаемое значение перестанет мигать и вступит в силу через 3 секунды
Подробное описание всех параметров и их заводские установки приведены на странице 58.
Настройка параметров системы отопления
Для системы отопления можно задать следующие функции:
1 Setpoint_T_CH_High
Заданное значение высокотемпературного контура отопления (параметр 1)
Если задан рабочий режим «фиксированное заданное значение» (параметр 14 = CH_type_high=0), то это и
будет заданная температура.
Если же задан рабочий режим «погодозависимое регулирование температуры» (параметр 14 = 1), то это
будет максимальная заданная температура при минимальной уличной температуре (T_out_min = параметр 37,
заводская настройка = 0˚С).
Параметр 18 (T_CH_high_foot, заводская настройка 50˚С) – это минимальное заданное значение при
максимальной уличной температуре (T_out_max, заводская настройка 18˚С).
Заводская настройка 70˚С, верхний предел ограничен параметром 17 (T_CH_high_limit, заводская
настройка 80˚С).

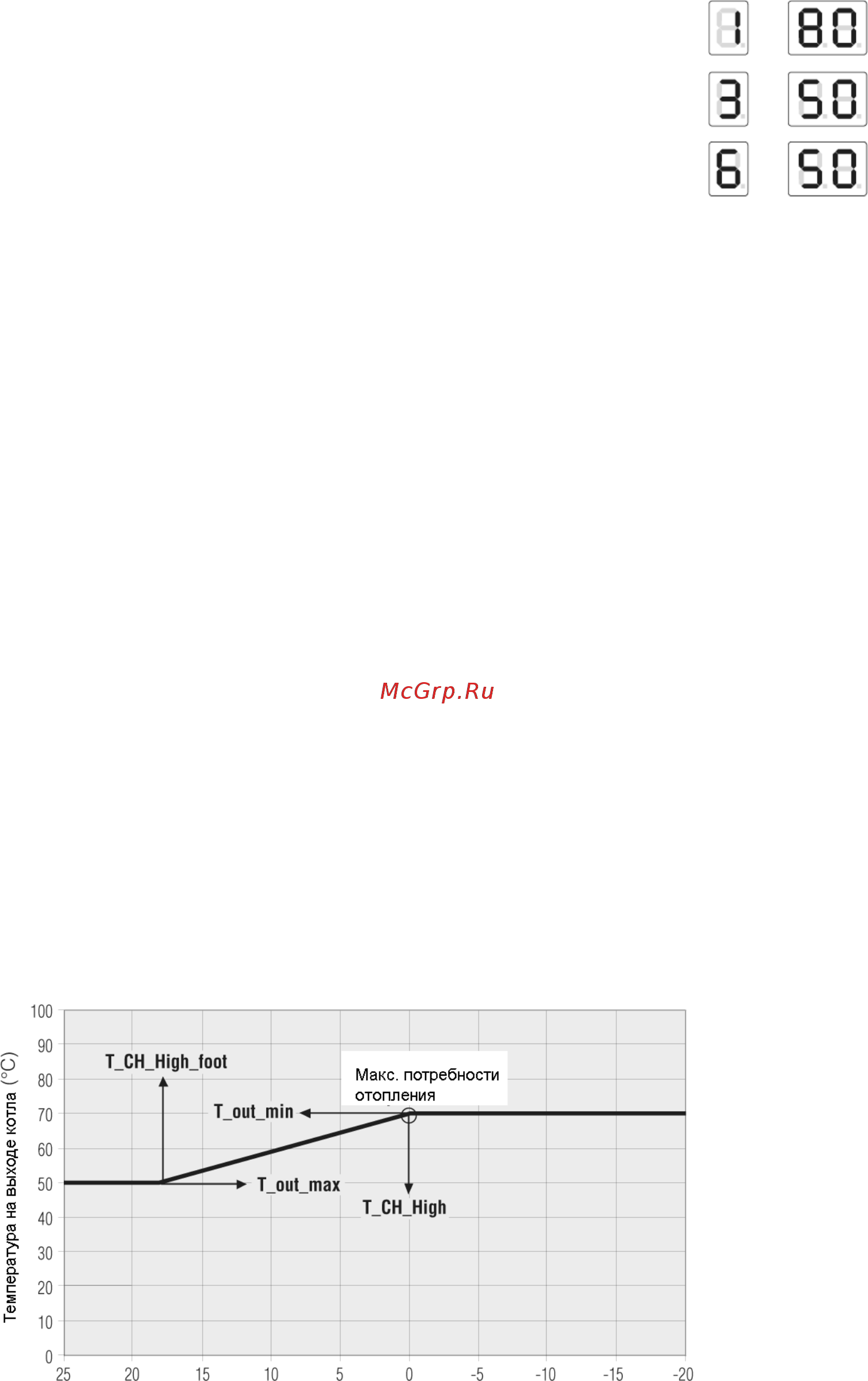

КРИВАЯ ДЛЯ ПОГОДОЗАВИСИМОГО РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ
ВЫСОКОТЕМПЕРАТУРНЫЙ КОНТУР ОТОПЛЕНИЯ
Уличная температура (˚С)
44
