Beretta Power plus 50 M [17/72] Панели управления
![Beretta POWER PLUS 100 M [17/72] Панели управления](/views2/1421730/page17/bg11.png)

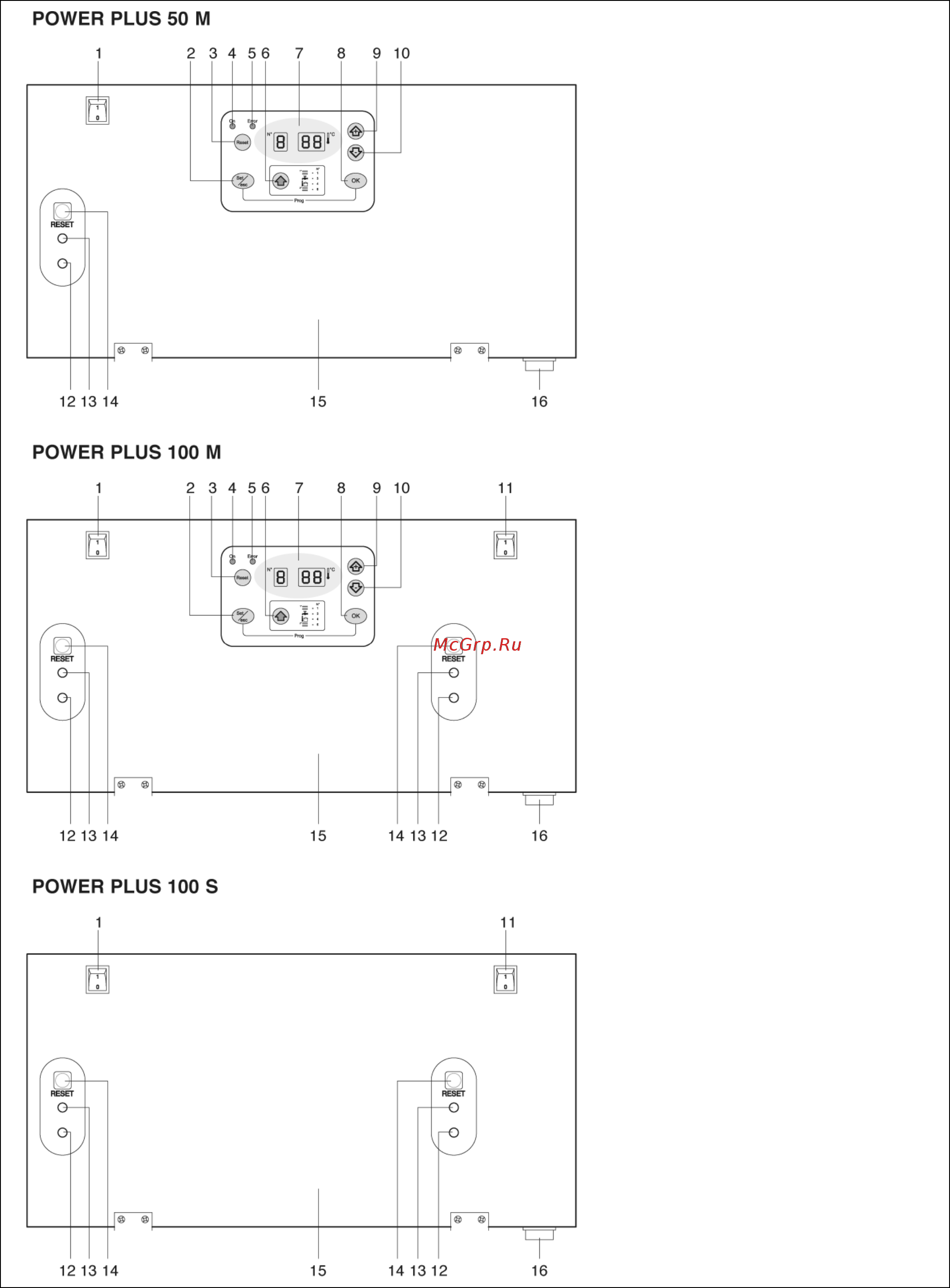

Панели управления
1 - Выключатель ПЕРВОГО
котлоагрегата
2 - Кнопка выбора режима работы
3 - Кнопка сброса (Master)
4 - Сигнал электропитания
5 - Сигнал блокировки котла
6 - Кнопка выбора параметров
7 - Дисплей
8 - Кнопка сохранения параметров
9 - Кнопка для увеличения значений
10 - Кнопка для уменьшения
значений
11 - Выключатель ВТОРОГО
котлоагрегата
12 - Сигнал питания подчиненного
модуля Slave
13 - Сигнал аварийной остановки
подчиненного модуля Slave
14 - Кнопка сброса (подчиненного
модуля Slave)
15 - Панель с приборами
16 - Главный выключатель котла
17
