Настройка адресов при установке нескольких котлов каскадом
Микропереключатели на подчиненных панелях (slave) настраиваются на заводе таким образом, чтобы
главный котел (master) (50 M или 100 М) мог обмениваться данными с подчиненным котлом slave (100 S).
Если необходимо подключить дополнительные подчиненные котлы (slave), необходимо будет установить
микропереключатели только на этих котлах.

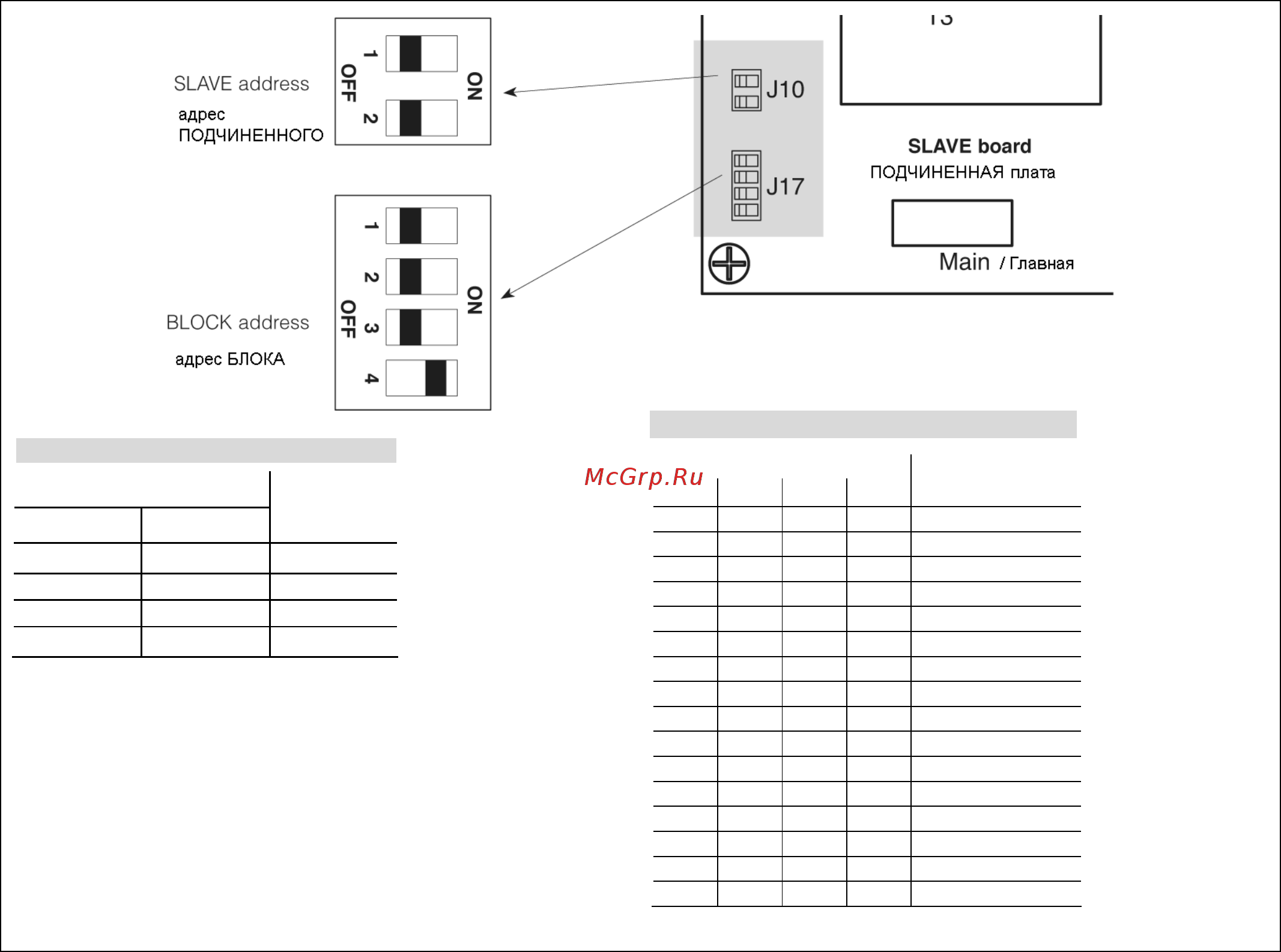

Доступ к подчиненным платам SLAVE
− Переведите главный выключатель системы в положение “off” (выключено)
− Откройте доступ к подчиненным платам (slave), которые находятся внутри панели управления (смотри
процедуру, описанную на странице 65).
− Выполните процедуру настройки адресов, описанную ниже, а затем свяжите котлы между собой с
помощью специального кабеля шины (смотри электрические схемы, начиная со страницы 13).
Настройка АДРЕСОВ
Все подчиненные платы (slave) (одна на каждом отопительном агрегате) необходимо сконфигурировать таким
образом, чтобы они были распознаны главной платой (master) в правильной последовательности.
Прежде всего, подчиненные котлы необходимо разделить на блоки; система может управлять максимум 15
блоками, по 4 подчиненных котла (salve) в каждом блоке.
Например, если к главному котлу (master) подключено 5 подчиненных (slave) генератора тепла, их
необходимо разделить на два блока: первый блок будет состоять из четырех подчиненных котлов, а во
втором блоке будет всего один котел.
Следовательно, адреса необходимо задать следующим образом:
− Определите, к какому блоку относится тот подчиненный генератор (slave), конфигурацию которого вы
задаете в данный момент (например, блок 1, 2, …………., всего до 15 блоков)
− Идентифицируйте позицию подчиненного котла (salve) в каждом блоке (то есть, позиция 1, 2, 3 или 4).
Таблица адресов SLAVE
Микропереключатели
1 2
SLAVE
адрес
OFF OFF 1
OFF ON 2
ON OFF 3
ON ON 4
Таблица адресов блоков
Микропереключатели БЛОК
1 2 3 4
OFF OFF OFF OFF Авария
OFF OFF OFF ON 1-й блок
OFF OFF ON OFF 2-й блок
OFF OFF ON ON 3-й блок
OFF ON OFF OFF 4-й блок
OFF ON OFF ON 5-й блок
OFF ON ON OFF 6-й блок
OFF ON ON ON 7-й блок
ON OFF OFF OFF 8-й блок
ON OFF OFF ON 9-й блок
ON OFF ON OFF 10-й блок
OFF OFF ON ON 11-й блок
ON ON OFF OFF 12-й блок
ON ON OFF ON 13-й блок
ON ON ON OFF 14-й блок
ON ON ON ON 15-й блок
53
